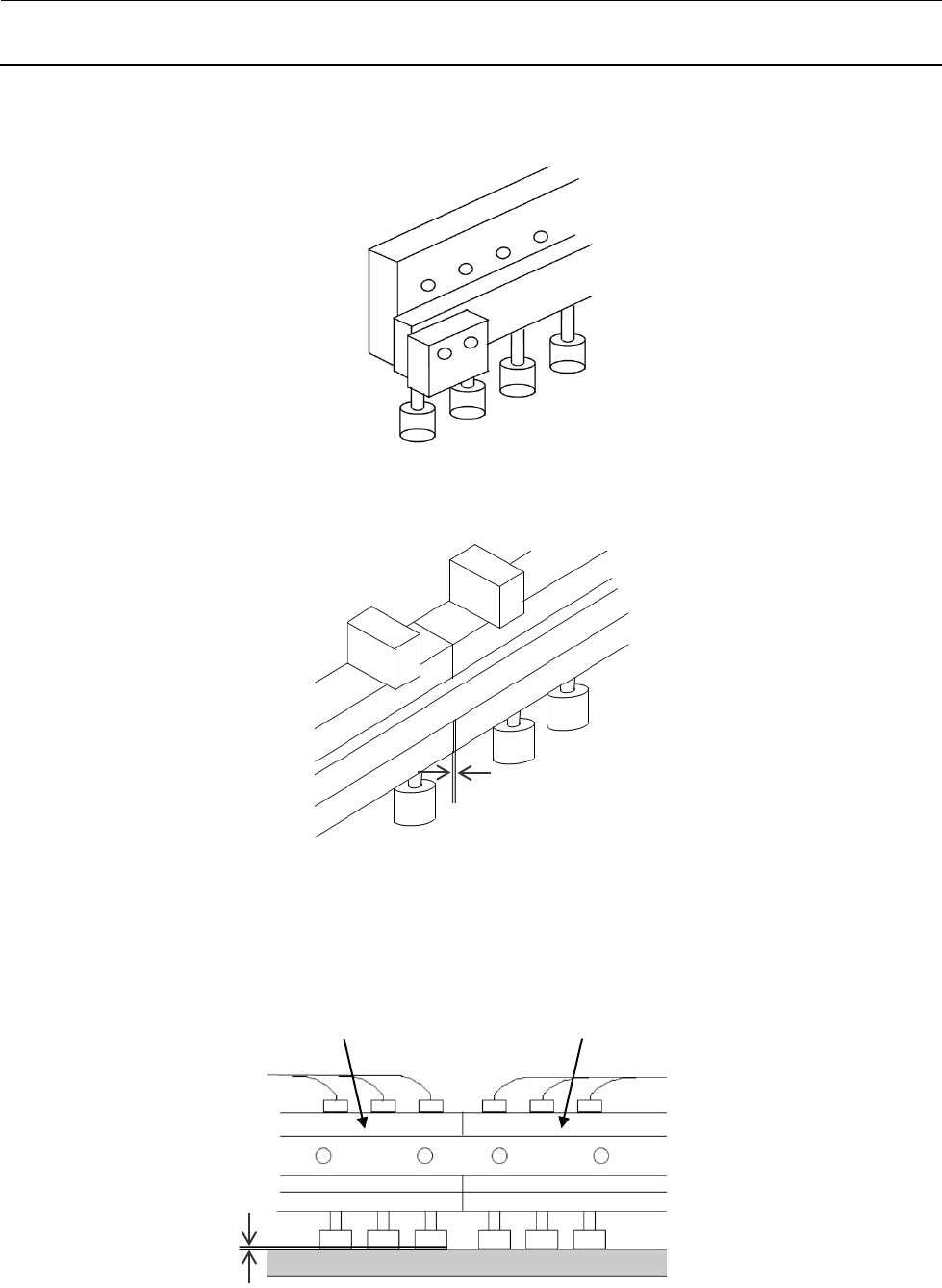

维修调整要领书
9-10
5） 更换新的驱动器气缸，与右图相反组装。
〈注意〉 请在有平面的机台货台架上面操作。
6） 驱动器气缸的左右方向，在驱动器气缸之间安装时不要有间隙。
7） 上下方向，把驱动器支架顶到主体的加固条，安装时供料器上面（作业台）和气缸之间不要有间
隙。
〈注意〉 驱动气缸，请更换左右两侧的。
8） 安装时，请按照相反的程序操作。
应没有间隙
更换的气缸 不更换的气缸
不要有间隙

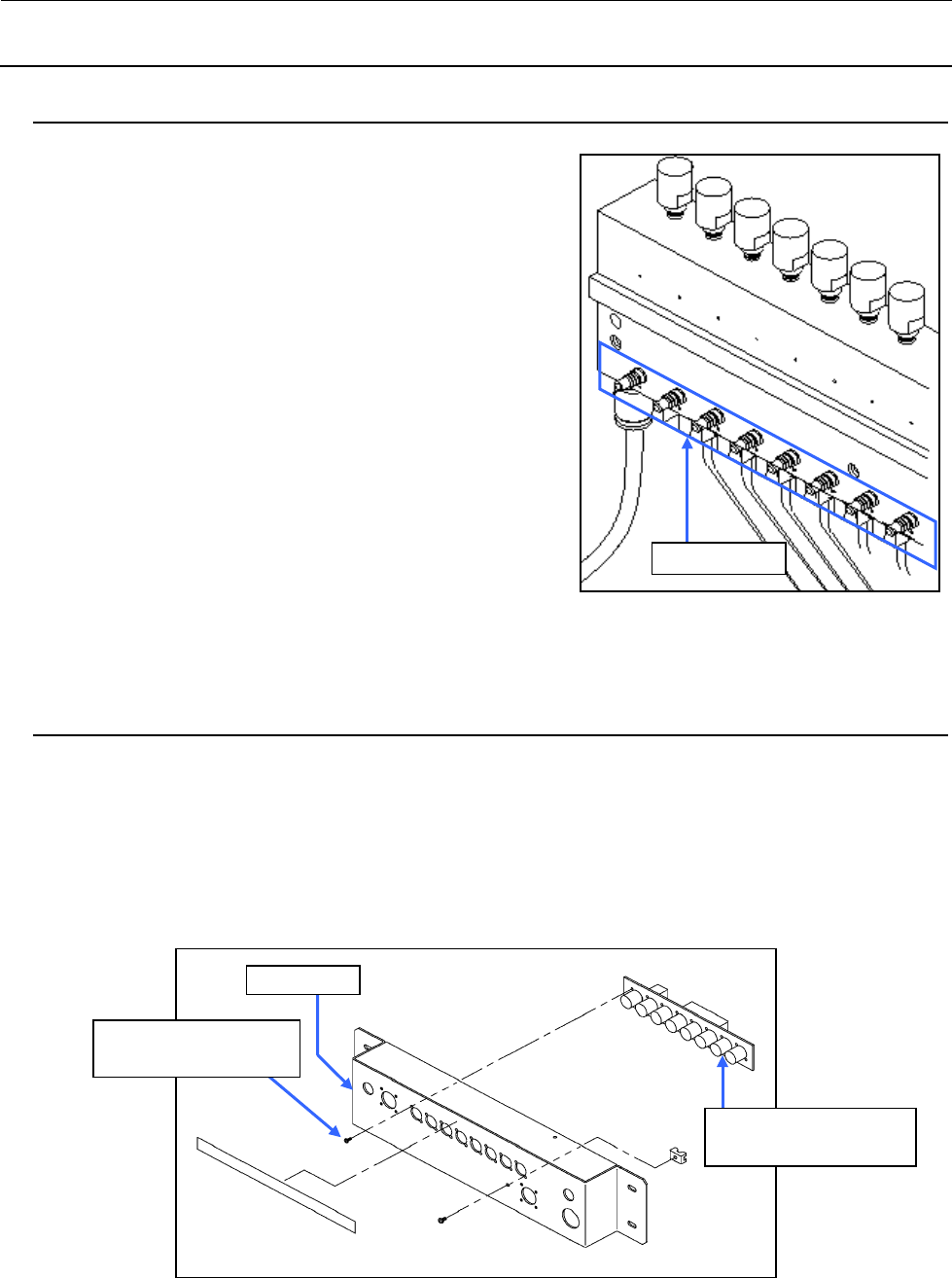

维修调整要领书
9-11
9-2-2．
驱动气缸的速度控制调整
驱动汽缸的上升速度的调整方法。
1） 从驱动器支架卸下需要调整的驱动气缸。
2） 连接空气软管和插头。
3） 打开主体总压缩空气和电源。
4） 用手动控制，连续驱动应调整的速度控制驱动器气
缸。
5） 调整应调整的气缸的速度控制，目视检查其它气缸的
动作。
6） 拧仅速度控制螺母，固定后再次确认。
7） 安装时，请按照相反的程序操作。
图 9-2-2 驱动气缸的速度控制器
9-2-3．
送料器台架基板的更换（选购品）
1） 请拆下插头支架 IF 电缆和插头支架 PWR 电缆。
2） 卸下安装螺丝，从主体下下插头架。
3） 卸下送料器台架基板连接的插头（线束）。
4） 卸下送料器基板的圆头小螺丝 8 个，更换成新的。
5） 安装时，请按照相反的程序操作。
图 9-2-3 与送料器台架基板相关联的各部分的名称
速度控制器
插头支架
E86157150A0
送料器台架基板组件
SM4860601SC
圆头小螺丝 M2.6×6
维修调整要领书
9-12

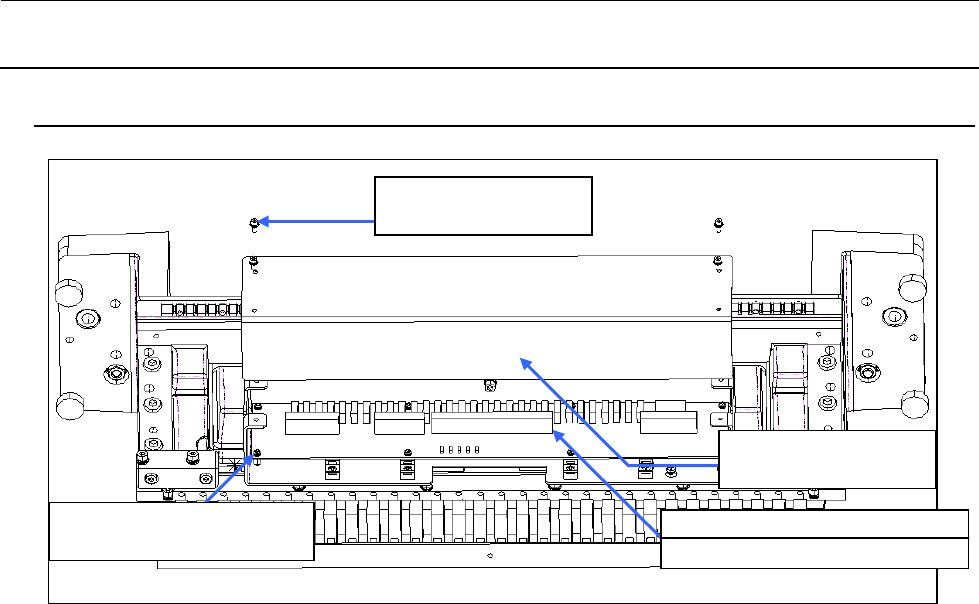

9-2-4．
台架 PCB 基板更换
SL6030692TN
内六角螺栓 M3×6
40047311
前面板
SL4030681SC
带垫片圆头小螺钉 M3×6
40082808
MECHANICAL BANK PCB ASM
