维修调整要领书 9- 16 9-3 -2 ． 更换连接器电缆 1 ） 请拆下连接器安装螺丝，从 FDC 托架上卸下连接器。 2 ） 请卸下前侧面板（参照 9-3-1 ）。 3 ） 请拆下连接在电动台架基板上的连接器，进行连接器电缆的更换。 4 ） 安装时请按相反的工序进行。 FDC 托架 连接器安装螺丝
维修调整要领书
9-15
9-3-1．
更换台架基板
1） 请拆下安装螺丝（带垫片的内六角螺栓 M3 L=8），卸下基板箱护罩。
2） 请拆下连接在电动台架基板上的连接器（线束）。
3） 请拆下基板安装螺丝（带垫片的盆头小螺钉 M3 L=8），进行基板的更换。
4） 安装时请按相反的工序进行。
基板安装螺丝（6 处）
40084841
ELEC BANK 10 PCB ASM
台架基板箱组件
基板箱护罩安装螺丝
（4 处）
维修调整要领书
9-16

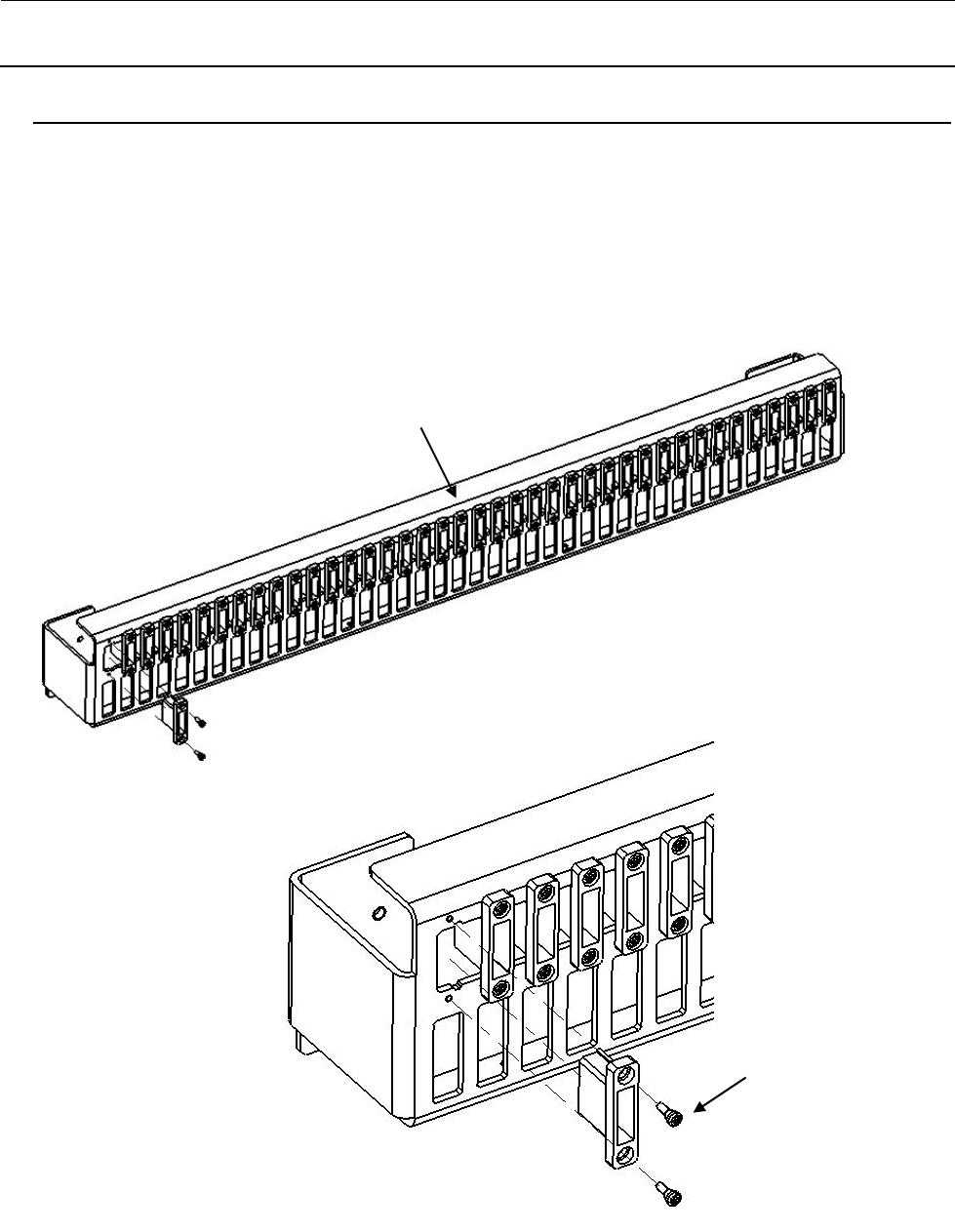

9-3-2．
更换连接器电缆
1） 请拆下连接器安装螺丝，从 FDC 托架上卸下连接器。
2） 请卸下前侧面板（参照 9-3-1）。
3） 请拆下连接在电动台架基板上的连接器，进行连接器电缆的更换。
4） 安装时请按相反的工序进行。
FDC 托架
连接器安装螺丝
维修调整要领书
9-17

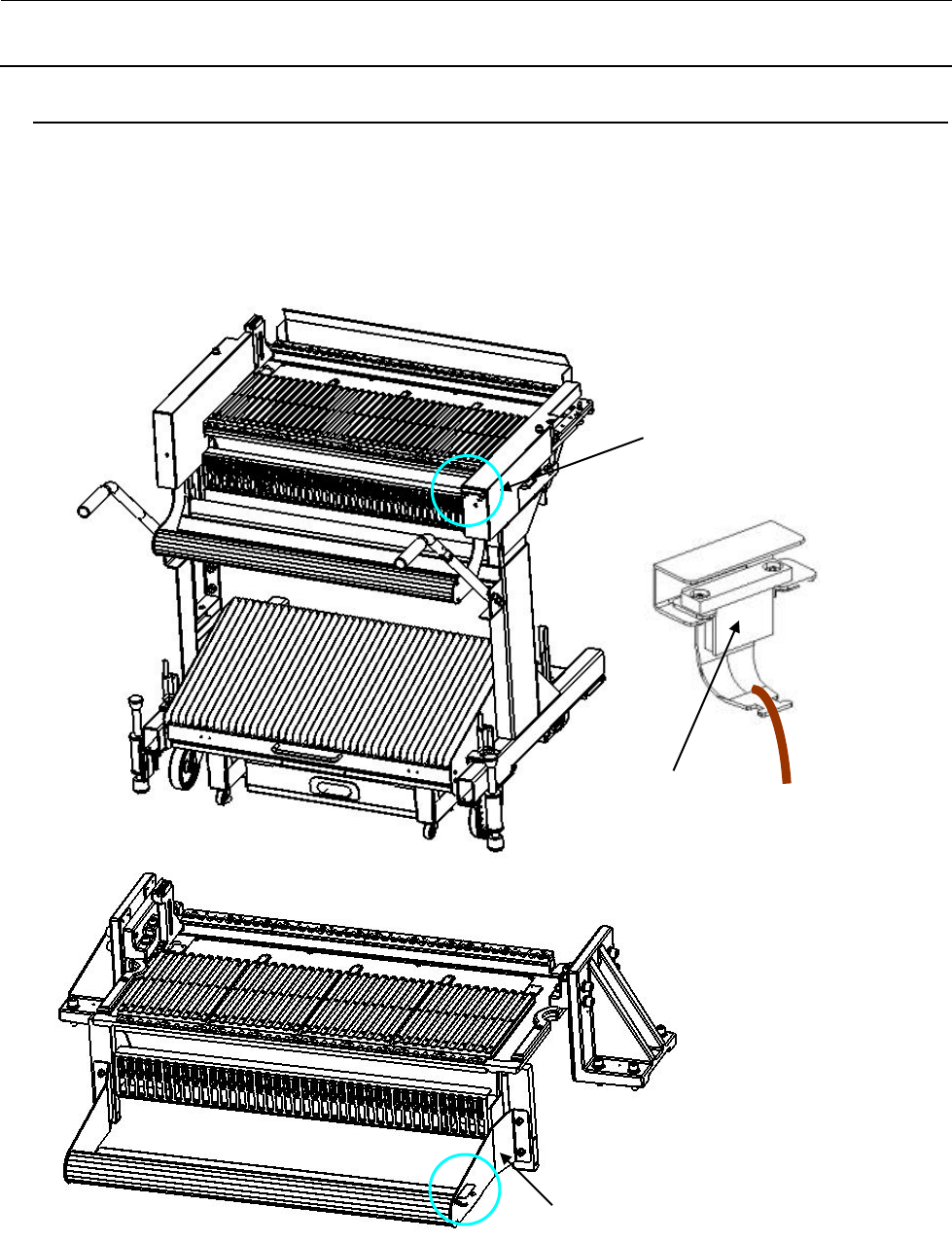

9-3-3．
更换用于不停机准备工序的连接器
1） 请卸下装在 E 台车护罩 R 上的不停机准备工序用的连接器。
2） 请拆下不停机准备工序用连接器的电缆与通往电动台架基板的中继电缆的连接器，进行不停机准
备工序取用连接器的更换。
3） 安装时请按相反的工序进行。
图 9-3-3-1 更换用于不停机准备工序的连接器
台车护罩 R
料带导向机构托架 R
40084841
EF ARRANGE CBL 1
BRACKET ASM
