维修调整要领书
10-1
10
空气机器
10-1．
滤清器的更换
1） 请使主机左下方的主手控阀成为关闭状态。
2） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
3） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
4） 更换微喷雾器侧的滤清器时，把滤清器向左转动就可以卸下来。
5） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到 0.1MPa (1kgf/cm
2
) 后。

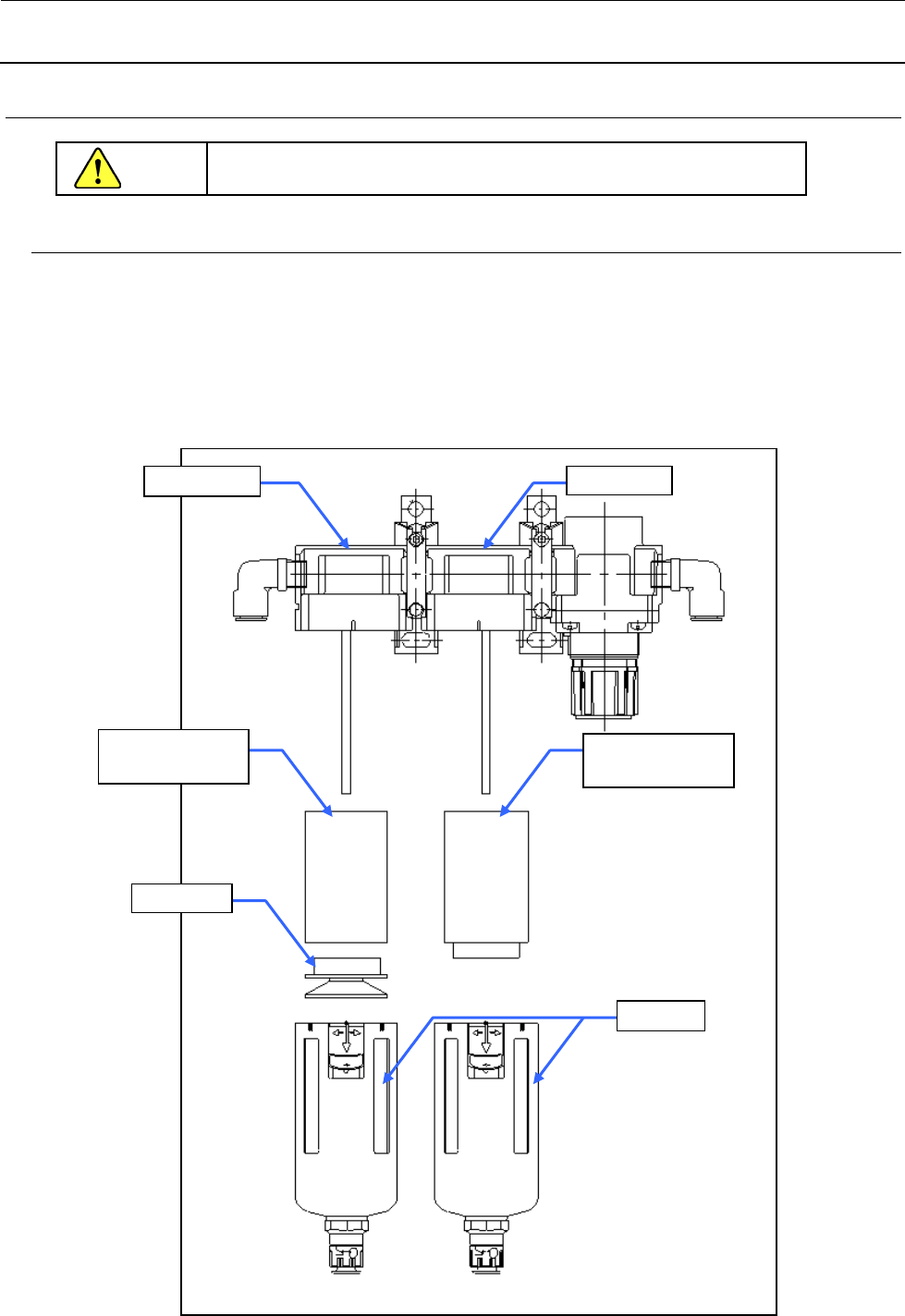

图 9-2-1 滤清器
图 10-1-1 滤清器
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
空气滤清器 微喷雾器
PF901006000
滤清器B
PF901010000
滤清器
树脂零件
滑动部
危险
维修调整要领书
10-2
10-2．
真空泵零件的更换
考虑以下部件的损耗造成压力降低。
<损耗部件一览>
更换配件套装品号：40138045
检查位置
使用数量
检查内容
检查方法
碗型垫圈 2 有无异常磨损、硬化、龟裂等 目视
气缸垫圈 2 有无变形、硬化、龟裂等 目视
吸排气阀 2 有无变形、硬化、缺损 目视
O 环 S-67 2 有无变形、磨损、硬化、龟裂等 目视
Head 垫圈 2 有无变形、硬化、龟裂等 目视
＜更换准备＞
1） 请断开电源，确认真空泵处于未开动状态。（刚停止运转后会很热，请停止后放置 30 分钟左右，
确认泵冷却之后再开始作业。）
2） 请拆下机器本体前侧右下部的盖子。

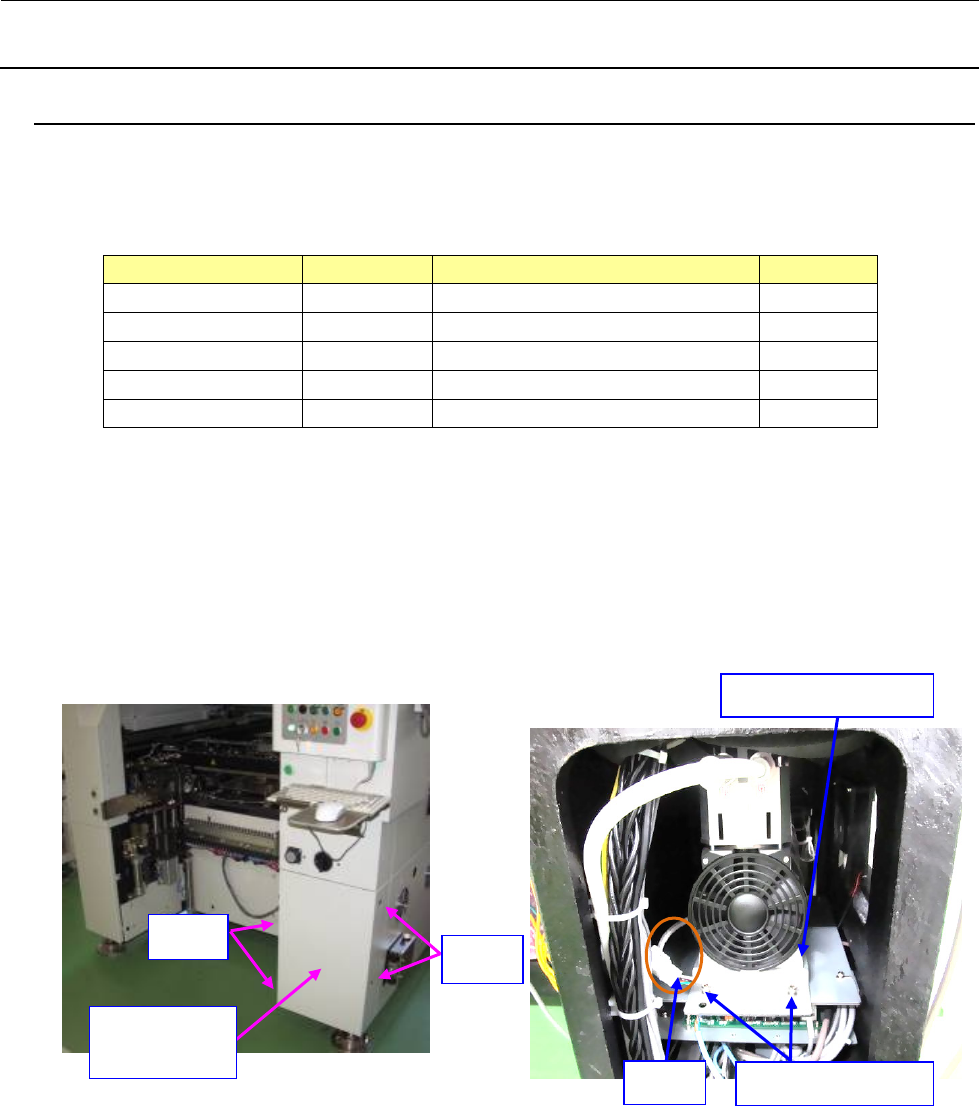

3） 从真空泵取下气管、捆束线（电源），卸下固定 VAC_PUMP_PLATE 的内六角螺栓（M6×12)。
螺钉
螺钉
盖子
（螺钉×4）
电源
VAC_PUMP_PLATE
内六角螺栓×2
维修调整要领书
10-3
4） 将真空泵从本体上取下。（取下时注意捆束带）
※ 取下真空泵时，真空泵托架与橡胶薄片有时会粘连。
剥开粘连的橡胶片时，请在操作中不要把手碰到周围的部件。

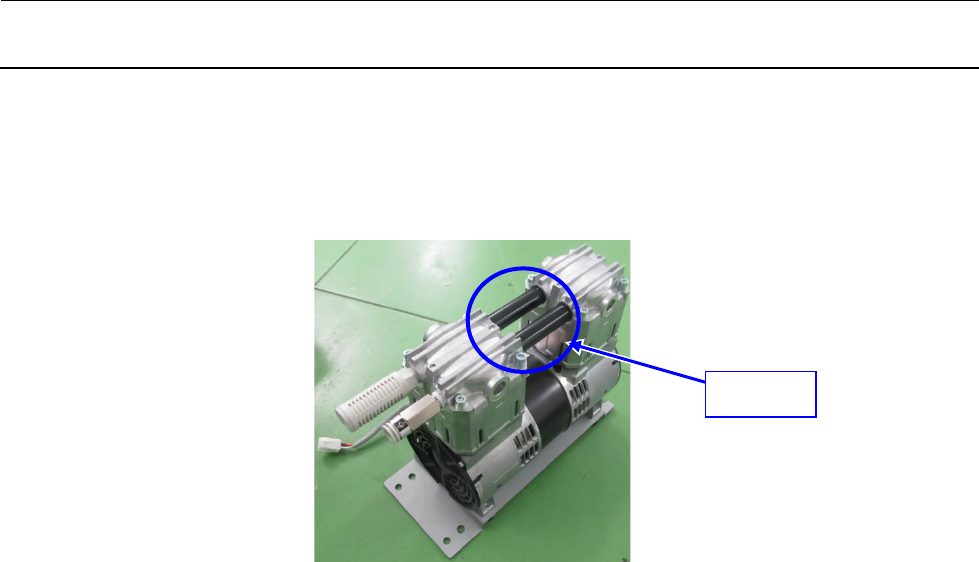

※ 取下真空泵时请不要手持連接管。
连接管
