维修调整要领书
10-5

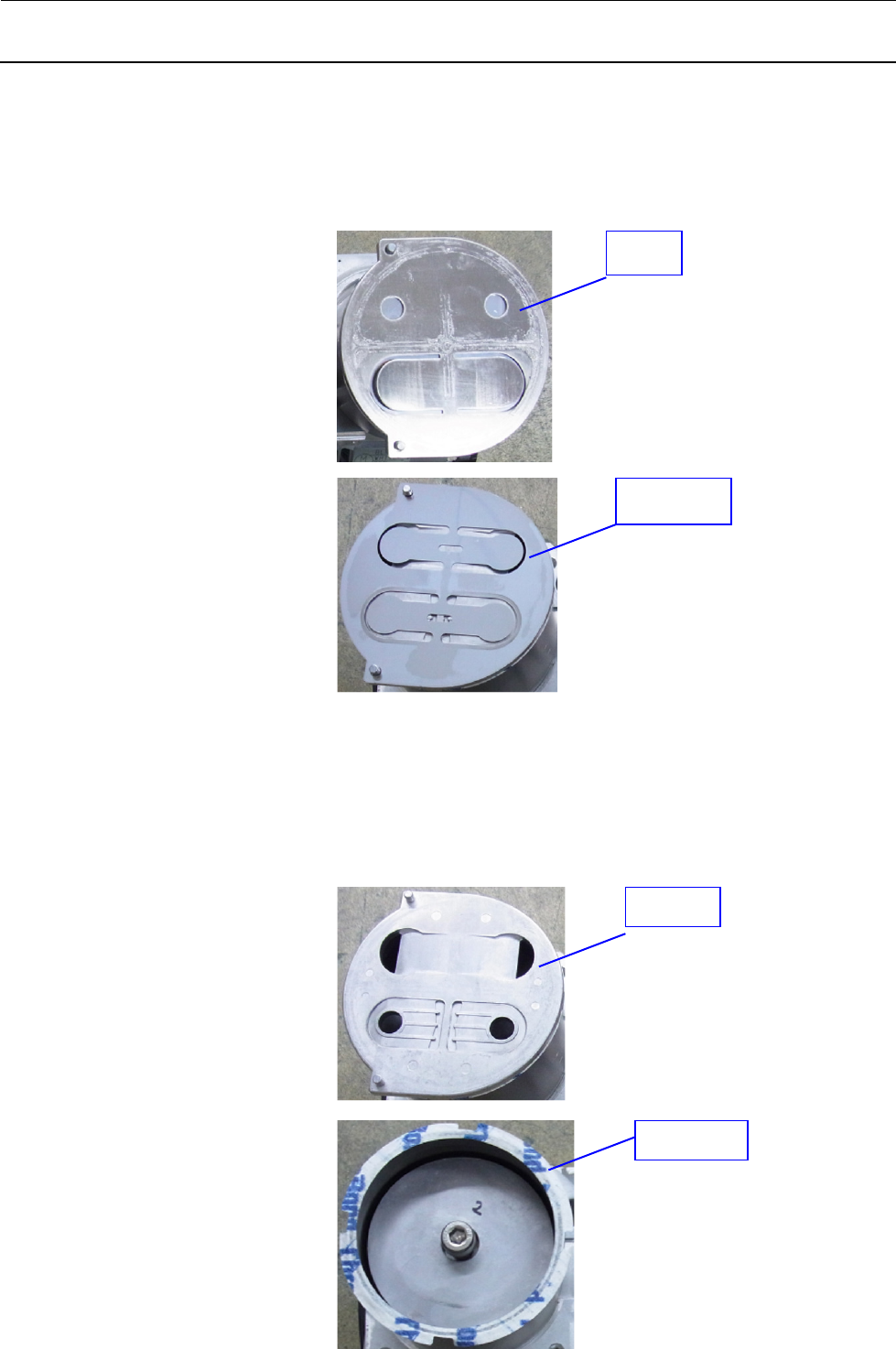

● 更换吸排气阀
1） 拆下阀挡。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
● 更换气缸垫圈
1） 拆下气缸板。
2） 拆下气缸垫圈，更换新气缸垫圈。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
气缸板
气缸垫圈
阀挡
吸排气阀
维修调整要领书
10-6

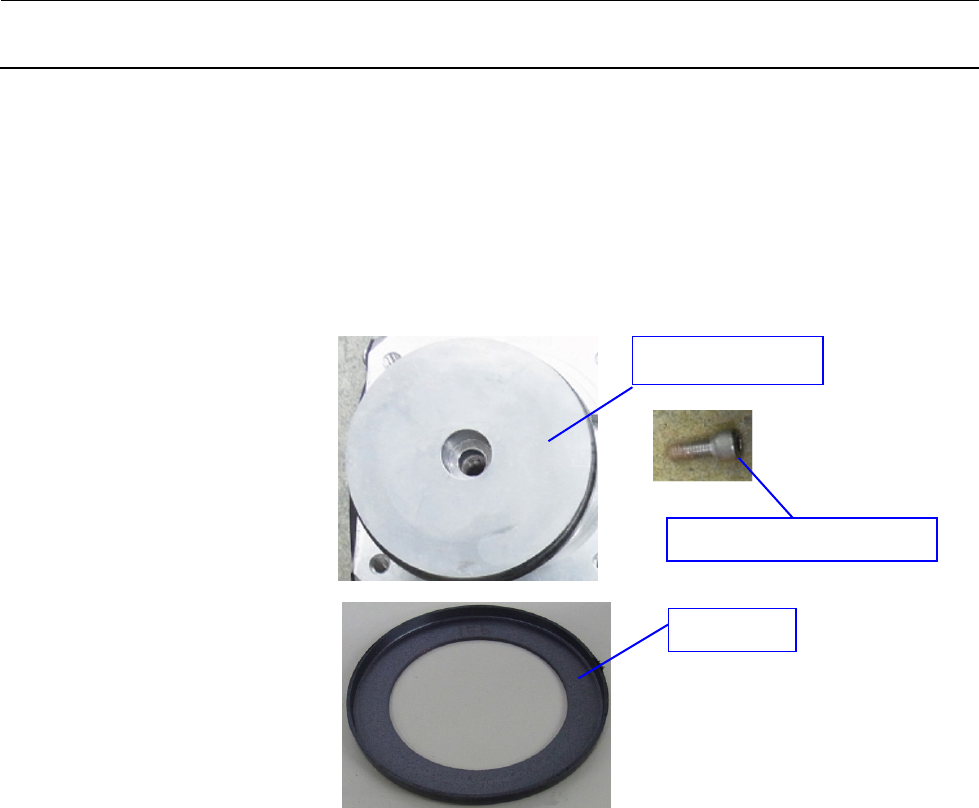

● 更换碗型垫圈
1） 拆下气缸。
2） 拆下六角凹头螺栓 (M8×20)。
3） 拆下碗型垫圈密封盖，更换新的碗型垫圈。
请注意碗型垫圈的方向。要嵌入连杆内。
4） 更换后，请以 12.0N・m 的力量拧紧六角凹头螺栓 (M8×20)。
※ 盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各
部位的更换工程项目。
碗型垫圈密封盖
六角凹头螺栓(M8×20)
碗型垫圈
维修调整要领书
10-7

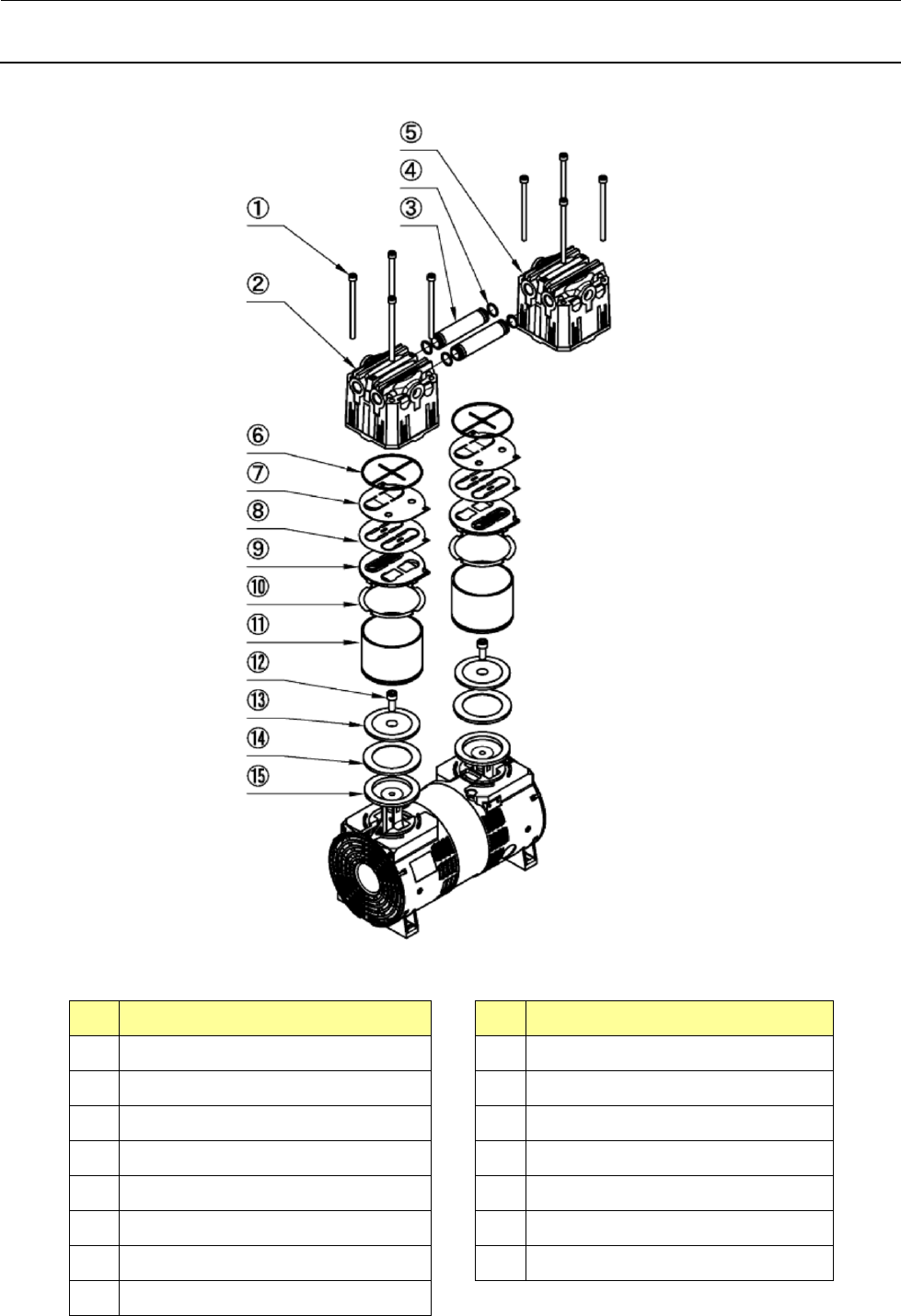

● 真空泵分解图
No.
名称
No.
名称
1 六角凹头螺栓（M6×95）8 根 9 气缸板
2 泵头盖 1 1O 气缸垫圈
3 连接管 11 气缸
4 Ｏ环 P-10 12 六角凹头螺栓（M8×20）
5 泵头盖 2 13 碗型垫圈挡
6 垫圈 14 碗型垫圈
7 阀挡 15 连杆
8 吸排气阀
