维修调整要领书
12-8
① 机械式，机器内侧送料器浮动传感器调整程序
1） 把 NF12 设置到台架的左、中、右，开关前护罩，确认传感器是否 OFF。

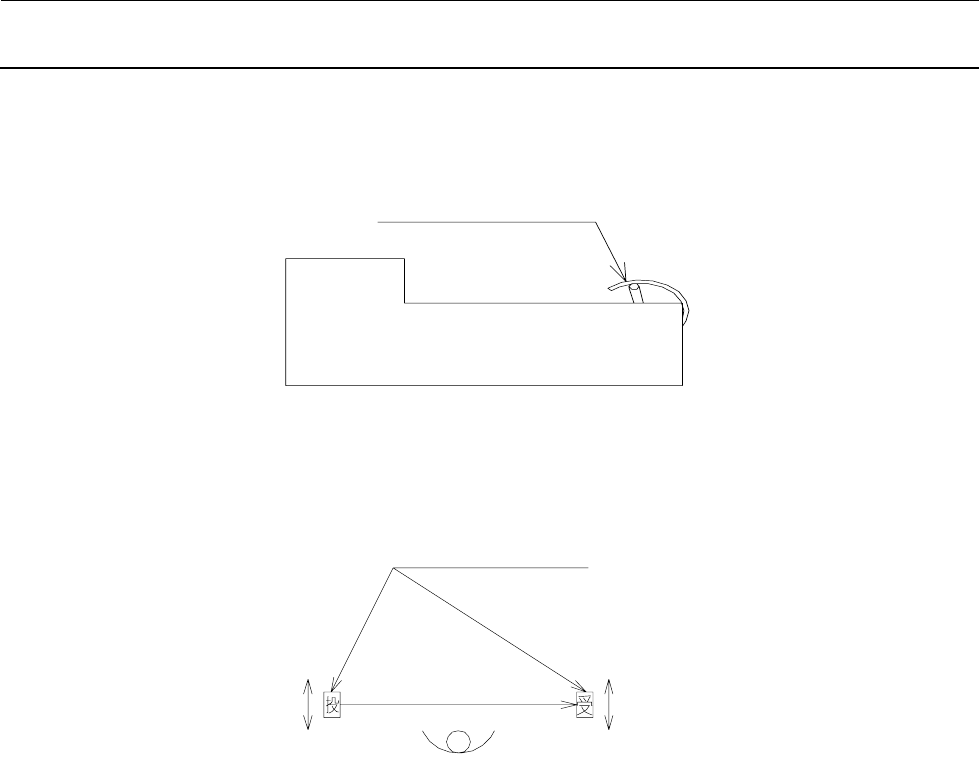

图 12-2-1 调整送料器浮动传感器
图 12-2-2 调整送料器浮动传感器
※ 打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
2） 与 1）同样调整 NF16N，确认传感器 OFF。
※ 打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。（大多数是移动到传送路侧）
前护罩
NF12送料器
NF16N送料器
使传感器前后移动
（传送路侧）
维修调整要领书
12-9
② 机械式，机器外侧送料器浮动传感器的调整程序
1） 把散件送料器设置到台架的左、中、右，确认传感器是否 OFF。
※ 传感器 ON（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
2） 把 NF32 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。

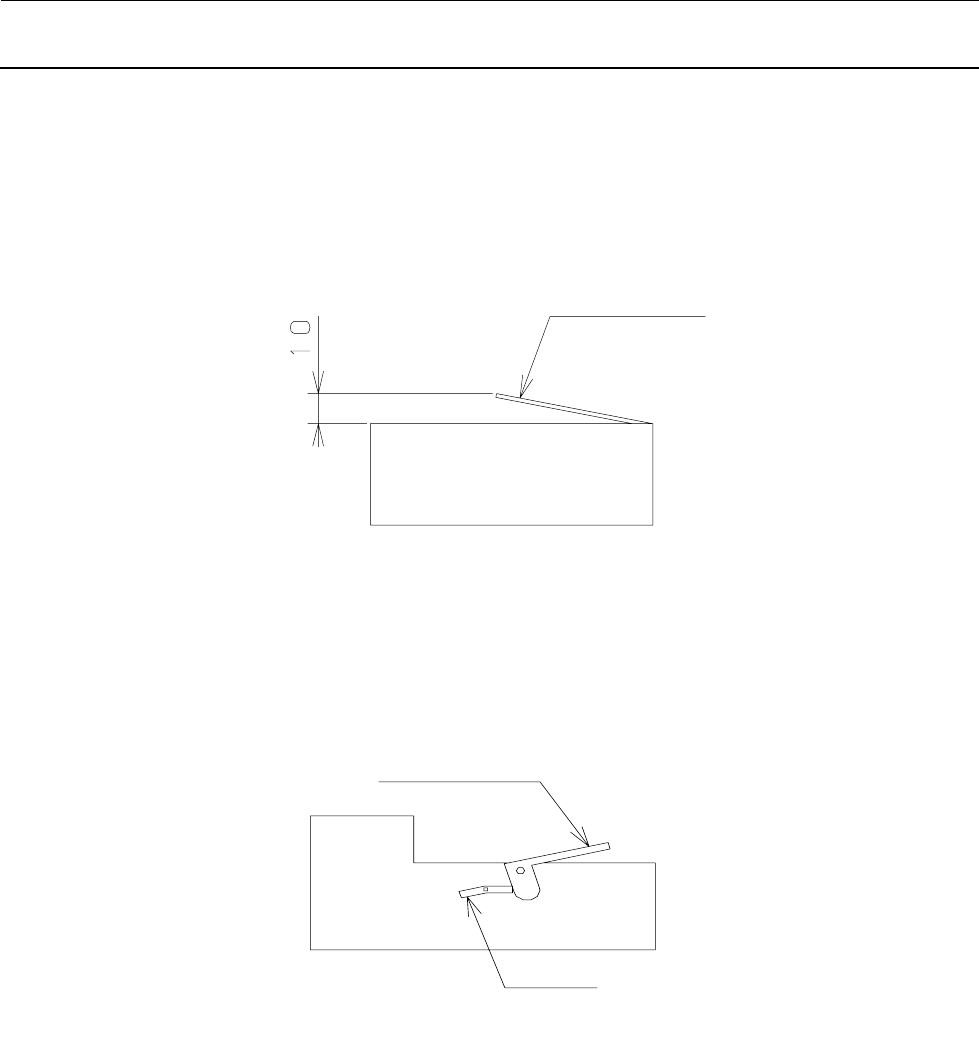

图 12-2-3 调整送料器浮动传感器
3） 把 NF16 送料器设置到与 1）同样的位置，用杆打开顶盖，确认传感器应 OFF。
图 12-2-4 调整送料器浮动传感器
用手向上抬
NF32送料器
顶盖
杆
NF16N送料器
维修调整要领书
12-10
③ ETF 送料器浮动传感器的调整程序
1） 把散件送料器设置到台架的左、中、右，确认传感器是否 OFF。
2） 在电动台架的左・中・右插拔 ETF，在轨道的松动范围内移动 ETF 确认传感器是否 OFF。
3） 把 ETF8S 送料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。

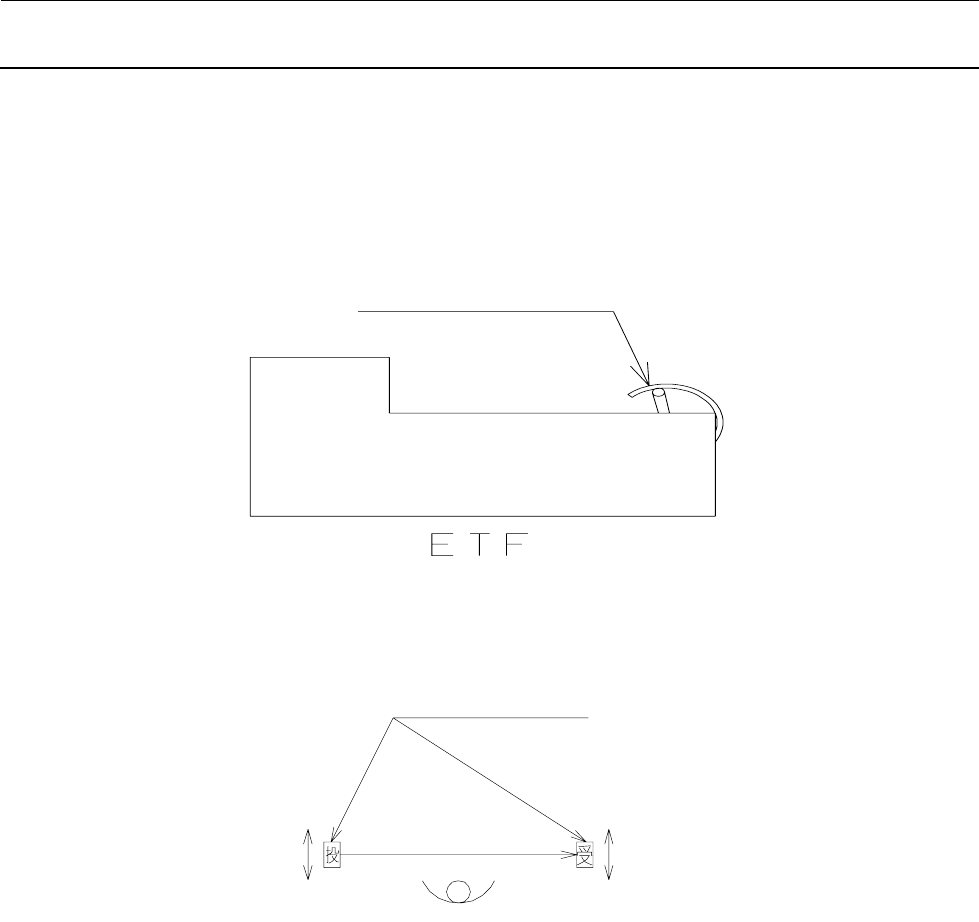

图 12-2-5 调整送料器浮动传感器
图 12-2-6 调整送料器浮动传感器
※ 打开前护罩，传感器也不为 OFF 时，说明传感器安装位置的 Y 方向偏斜。
拧松传感器安装螺丝，前后移动进行调整。
前护罩
（传送路侧）
使传感器前后移动
