维修调整要领书 13 -2 13 -1- 2 ． 接触式面板的设置 更换 LCD 监视器后，必须进行接触式面板的设置。 1 ） 按照 ① 、 ② 、 ③ 的順序点触下图所示的 LC D 监视器的 3 个位置，使显示 OS D 。 2 ） 操作 OS D 的 “ ＋ ” ， “ － ” ，使光标移动至 “Touch Panel” 。 ① ② ③
维修调整要领书
13-1
13
其它机器
13-1．
LCD
监视器
13-1-1．
LCD
监视器的更换方法

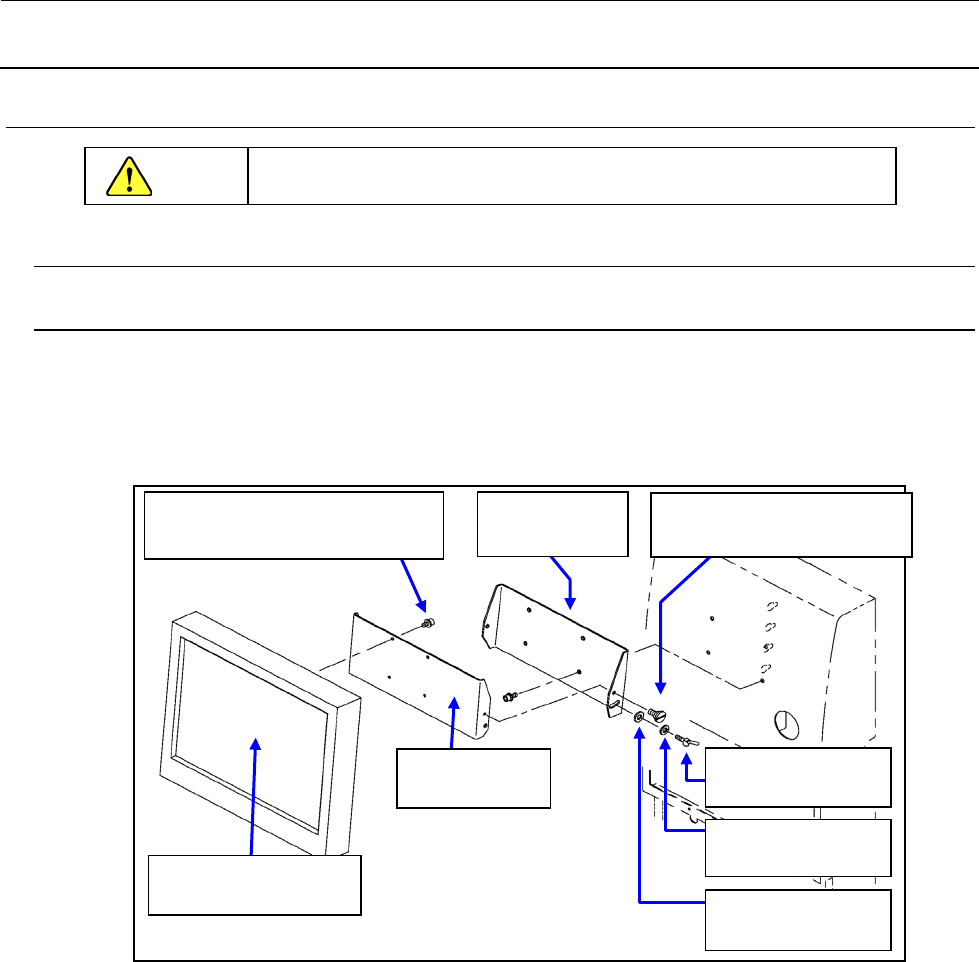

1） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③LCD 支架Ｒ卸下②LCD 支架 F。
2） 卸下⑧螺丝 Cap，从①LCD 监视器卸下②LCD 支架Ｆ。
3） 安装时，请按照相反的程序进行安装。
图
13-1-1-1 LCD
监视器
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
①
LCD
监视器
40048083 TOPRE制
②
40047170
LCD支架Ｆ
④
SD0640246SP
平头螺丝 D=6.35 H=2.4
⑧SL6041092TN
带垫片内六角螺栓 M4×10
⑤
WP0641601SC
平垫片 M6
⑥
WS0610002KN
弹簧垫
M6
⑦
16187007
蝶形螺丝
③40047171
LCD支架Ｒ
维修调整要领书
13-2
13-1-2．
接触式面板的设置
更换 LCD 监视器后，必须进行接触式面板的设置。

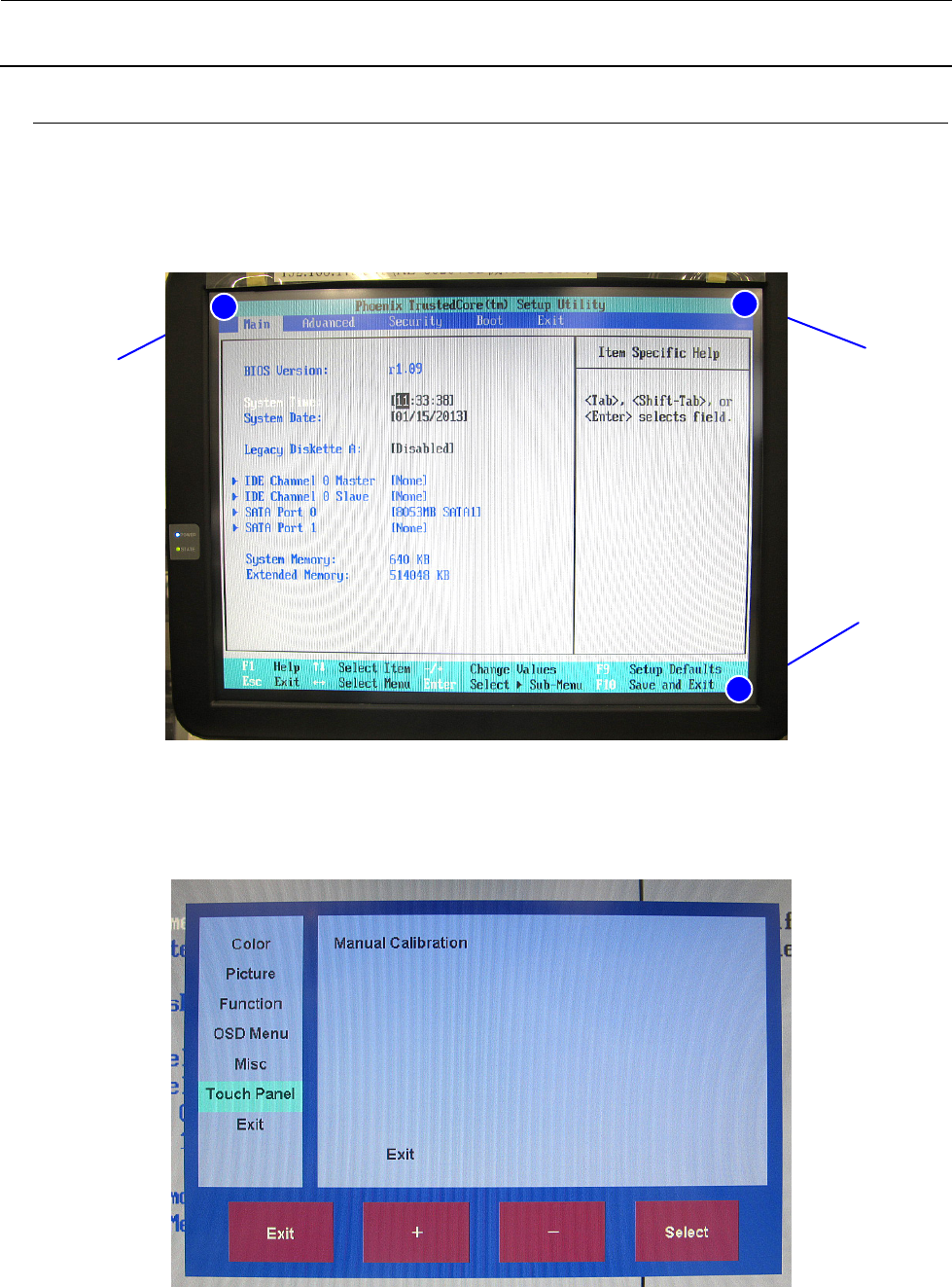

1） 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2） 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
①
②
③
维修调整要领书
13-3

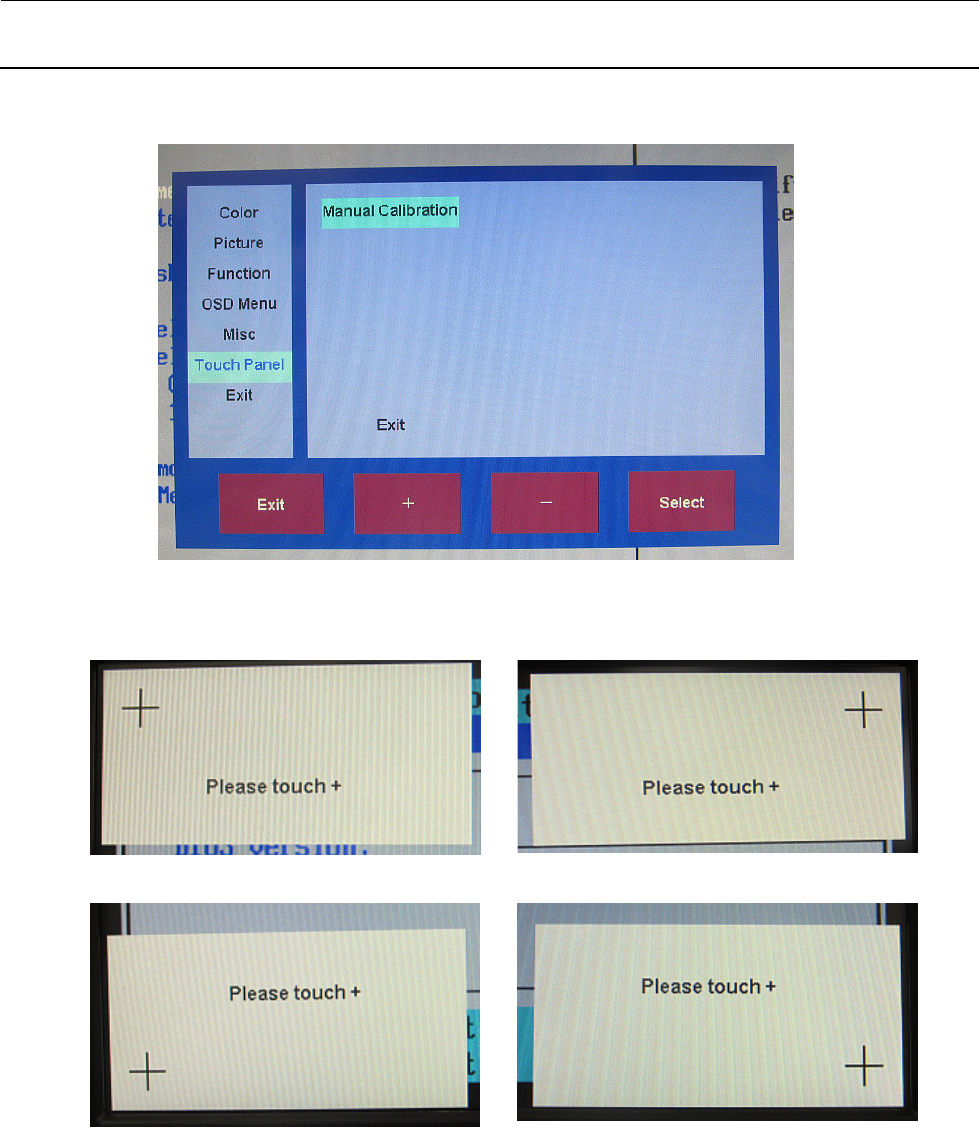

3） 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。
4） 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上方显示“＋”，只要逐次点触中心部分，即会按照右上方→左下方→右下方的順序显示
“＋”，故每次都请点触“＋”中心部分。
