维修调整要领书
13-20

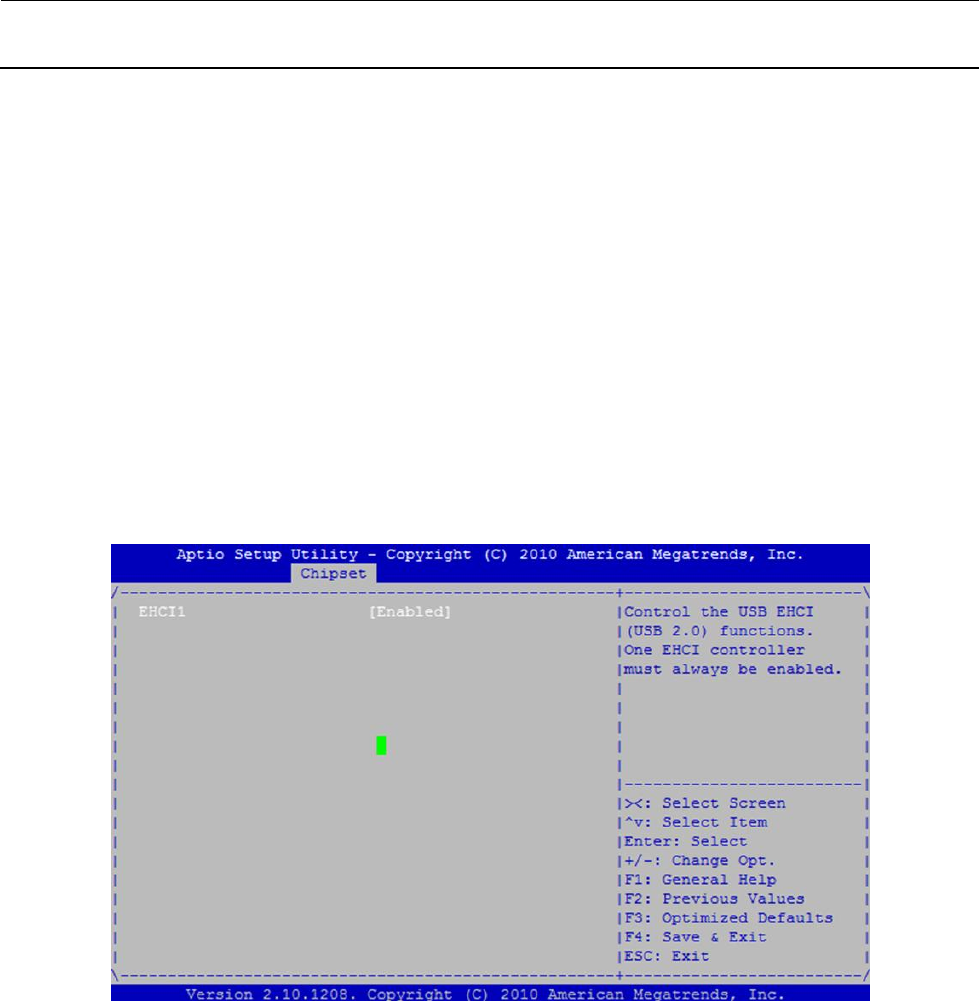

15） “USB Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“USB Configuration”，按 “Return”键以移动到“USB
Configuration”画面。
此处请确认以下项目。
“EHCT1”为<Enabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“PCH IO Configuration”画面。
（返回到图 13-2-2-1-14. BIOS 画面（Chipset：PCH IO Configuration）的画面。）
图
13-2-2-1-15 BIOS
画面（
Chipset
：
USB Configuration
）
维修调整要领书
13-21
16） “PCI Express Configuration”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Express Configuration”，按“Return”键以移
动到“PCI Express Configuration”画面。
图
13-2-2-1-16 BIOS
画面（
Chipset
：
PCI Express Configuration
）
维修调整要领书
13-22
17） “PCI Express Root Port 1”画面
接上一页，继续操作“↑”、“↓”键，将选择行对准“PCI Express Root Port 1”，按“Return”键以移动
到“PCI Express Root Port 1”画面。
此处请确认以下项目。
“PCI Express Root Port 1”为<Enabled>。
“ASPM Support”为<Disabled>。
如果设置不是如此，用“↑”、“↓”键移动选择行，按“Return”键，从显示的列表中选择合适的项目，
按“Return”键。
按“ESC” 键，返回到“PCI Express Configuration”画面。
（返回到图 13-2-2-1-16. BIOS 画面（Chipset：PCI Express Configuration）的画面。）
接着，请对“PCI Express Root Port 2～4”进行同样的确认。
设置值与“PCI Express Root Port 1”相同。
按“ESC” 键，返回到“PCI Express Configuration”画面。
（返回到图 13-2-2-1-16. BIOS 画面（Chipset：PCI Express Configuration）的画面。）
图
13-2-2-1-17 BIOS
画面（
Chipset
：
PCI Express Root Port 1
）
