维修调整要领书 13 - 56 13 -2- 6- 4. M ES 的卸载方法 MES 的卸载方法如下。 1. 停止 ME S 的动作 2. 重新启动贴片机主机。 3. 从添加或删除程序卸载 ME S 。 以下进行逐项说明。 13 -2- 6- 4-1 停止 MES 的动作 要停止 MES 的动作时，从 “Solidcore Command Line” 输入停止命令。 选择 W indows 的 “ 开始 ”→“ 程序 ”→“S3con…
维修调整要领书
13-55
13-2-6-3.
安装
MES
后向贴片机安装软件的方法
如依靠 MES 来防御计算机病毒，因为是利用白名单方式进行保护，故不能执行以下事项。
･ 不能变更 EXE 文件或 DLL 文件､RTSS 文件的名称
･ 不能对 EXE 文件或 DLL 文件､RTSS 文件进行覆盖复制
･ 不能把新的 EXE 文件或 DLL 文件､RTSS 文件复制到贴片机上执行
･ 不能对已有的 EXE 文件或 DLL 文件､RTSS 文件进行复制来执行
･ 不能删除已有的 EXE 文件或 DLL 文件､RTSS 文件
･ 不能使用带有病毒防护功能的 USB 存储设备
･ 不能新安装软件
因此，当进行贴片机软件版本升级及软件打补丁､向贴片机从新安装软件并执行时，须要进行以下所
列的操作来更新白名单。
并且，由于不能使用带有病毒防护功能的 USB 存储设备，请使用通常的 USB 存储设备。
1. 白名单更新一开始，MES 即不保护贴片机防御计算机病毒，为此当连接有 LAN 电缆时要拆下 LAN
电缆
2. 选择 MES 更新白名单的模式（升级模式）。选择 Windows 的 “ 开始”→“ 程
序”→“S3control”→“Solidfier”→“SolidcoreCommandLine”，显示专用的命令提示。然后输入命令
“sadmin bu”。
3. 进行贴片机软件版本升级及软件打补丁､新安装软件
4. 进行 EWF 的提交。从这一命令提示行中输入“ewfmgr C： -commit”
5. 选择要结束白名单更新的模式（升级模式结束）。请从命令提示行中输入“sadmin eu”。
6. 从新接通贴片机主机的电源

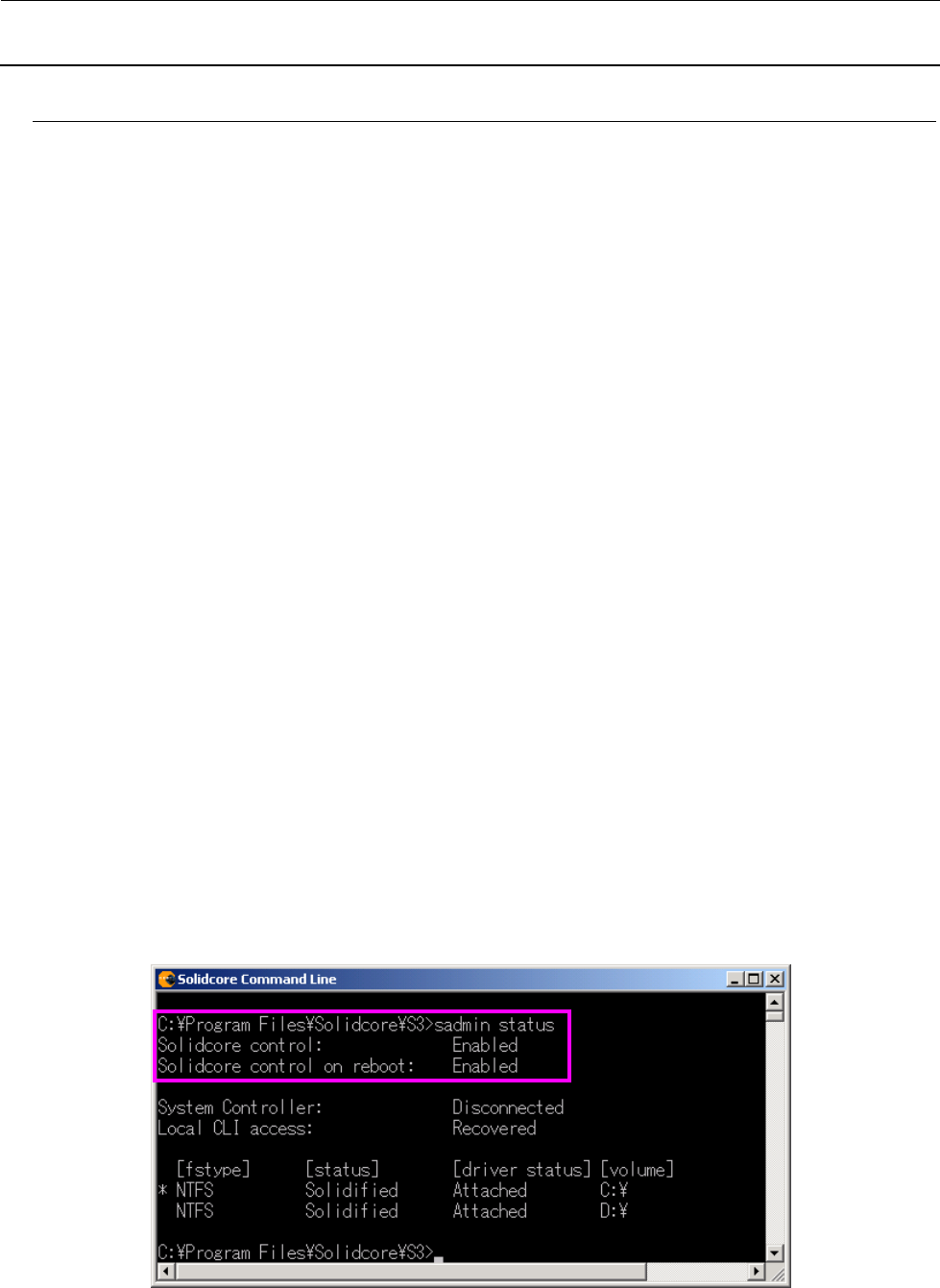

7. 电源从新接通后，再次显示“SolidcoreCommandLine”，输 入 “sadmin status”。输入后确认 Solidcore
control 和 Solidcore control on reboot
为 Enable（下图）
如果不是 Enable，再输入“ewfmgr c： -commit”和“sadmin eu”的命令，从新接通贴片机主机的电源。
从新接通后再次显示“SolidcoreCommandLine”，输入“sadmin status”进行再确认。
维修调整要领书
13-56
13-2-6-4.
MES
的卸载方法
MES 的卸载方法如下。
1. 停止 MES 的动作
2. 重新启动贴片机主机。
3. 从添加或删除程序卸载 MES。
以下进行逐项说明。
13-2-6-4-1
停止
MES
的动作
要停止 MES 的动作时，从“Solidcore Command Line”输入停止命令。
选择 Windows 的“开始”→“程序”→“S3control”→“Solidfier”→“SolidcoreCommandLine”，显示专用的
命令提示符。之后，输入“sadmin disable”命令，按下 Enter 键。
13-2-6-4-2
重新启动贴片机主机
为将刚才的变更写入 EWF，要执行 commit。
请从命令提示符输入“ewfmgr C: -commit”。输入后关闭贴片机主机的电源，再接通电源。
13-2-6-4-3
从添加或删除程序卸载
MES

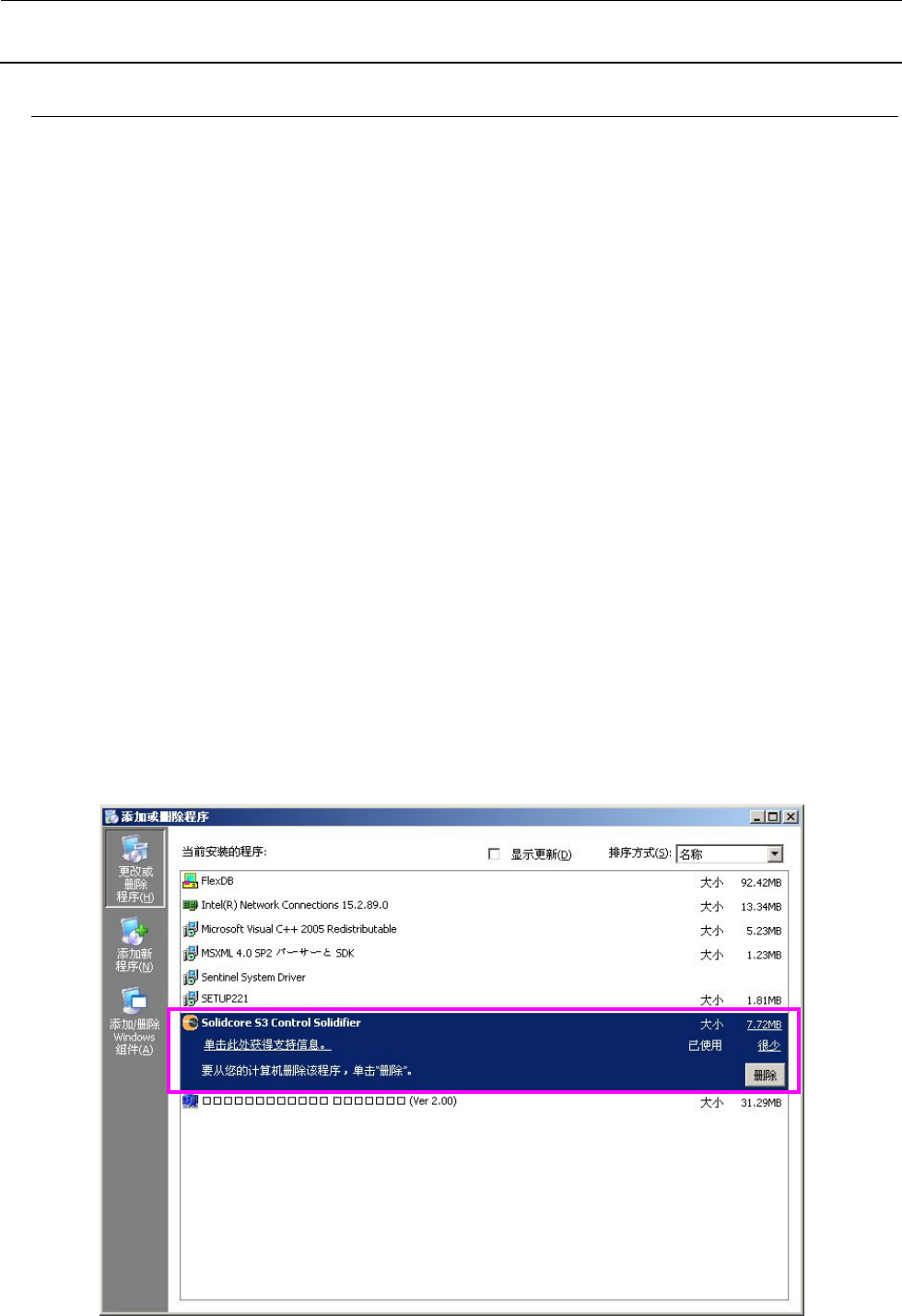

从 Windows 上的添加或删除程序卸载 MES。
从 Windows 的“开始”→“设置”→“控制面板”，选择“添加或删除程序”。
选择后列表中有“Solidcore S3 Control Solidfier”，请选择予以删除。
删除后再执行 EWF 的 commit，再接通贴片机主机的电源。
维修调整要领书
14-1
图 14-1-1-1 主体正面图
14
电气部
14-1．
电气部的布局
14-1-1．
电气部的布局
(M
、
L
基板规格
)
1. 信号塔 2. LCD 监视器 3. HOD（选项）
4. 操作面板〔前侧：操作基板 F〕〔后：操作基板 R〕
5. 贴装头装置〔S 贴装头主基板组件，Z/θ 轴伺服放大器，HMS 点传感器，坏板标记阅读机（选项）〕
6. OCC 照相机，垂直照明基板组件（右左），角度照明基板（右左）
7. 带轨迹球的键盘 8. ATX 电源 9. ATX 用电池 10. CD 驱动器（USB 选项）
11. 控制装置〔CPU 板，ETHER MAIN 基板，POSITION 板，IEEE 1394 板，IP-X7 基板，COPLA CPU
基板
（选项），CPCI BACK 板〕 12. X 轴 AC 伺服放大器 13. Y 轴 AC 伺服放大器 14. 真空泵
15. 5 相步进驱动器〔支撑台电动机用（右侧），自动传送通道宽度调整电动机用（左侧，选项）〕
16. VCS〔BOTTOM LIGHT，BACK LIGHT，SIDE LIGHT，COAXIAL LIGHT〕
17. CVS 基板（选项） 18. BANK 基板（KE-3010AC 仅有前面）
19. IN.CENT.OUT 电动机用驱动器 20. 电源装置 21. 电源开关
22. AC 电源用变压器 23. 断流器 24. 噪声过滤器 25. 测力传感器放大器（选项）
26. S-LIGHT CTRL 基板（KE-3010A 为选购项） 27. FEEDER 基板
28. S-XY
继电器基板 29. BASE IO 基板
30. SCM 基板（仅 KE-3020VRA），SUPERIMPOSE 基板，MONITOR SELECTOR BOARD（选
项）
31. 安全装置〔仅适用于 EN 规格〕 32. ETF 电源装置（选项）
33. USB SELECT 基板（选项） 34. 共面电源装置（选项）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
