维修调整要领书 14 -2 图 14 -1 -1- 2 主体背面图 图 14 -1- 1-3 主体右面图
维修调整要领书
14-1

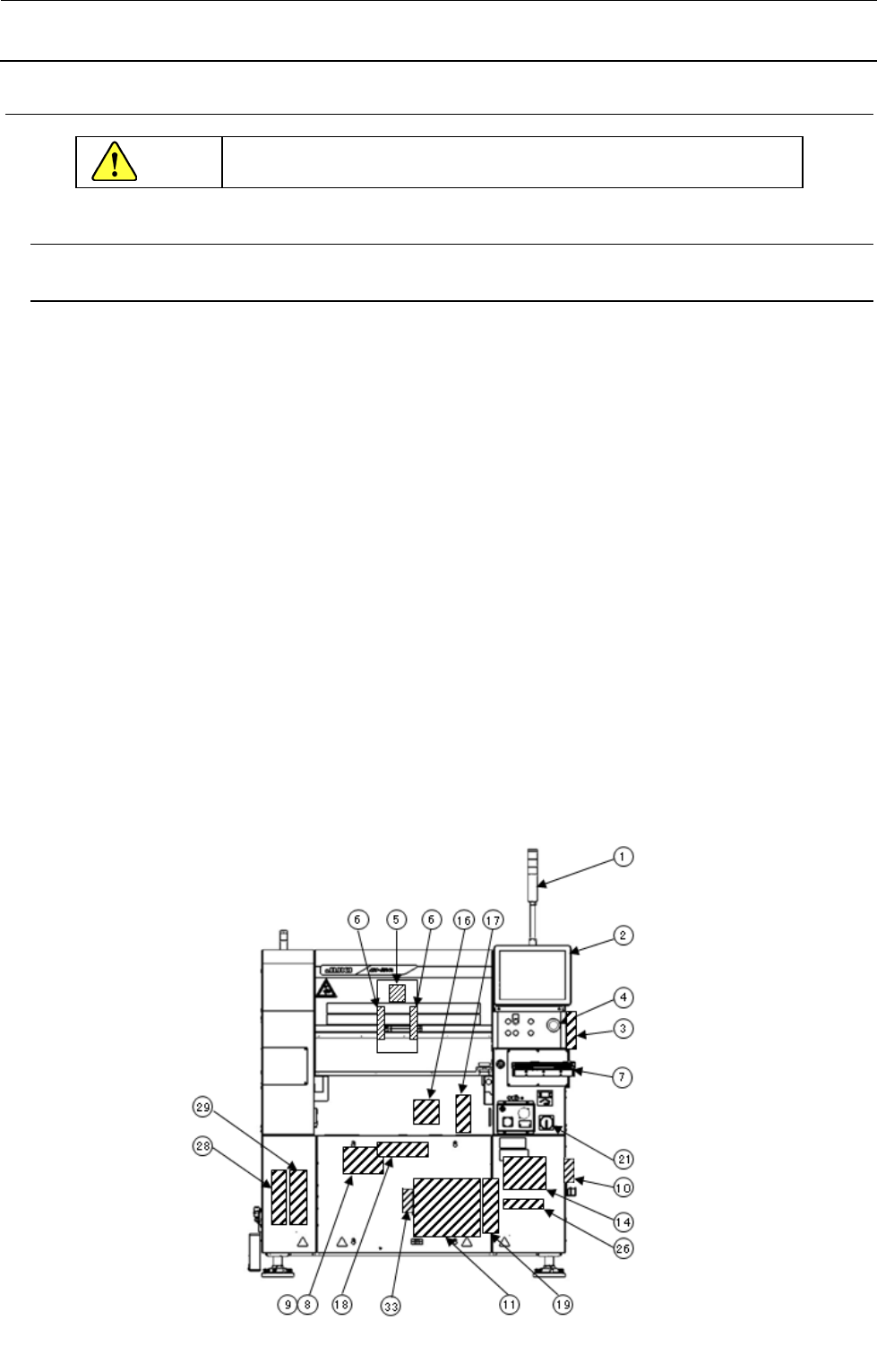

图 14-1-1-1 主体正面图
14
电气部
14-1．
电气部的布局
14-1-1．
电气部的布局
(M
、
L
基板规格
)
1. 信号塔 2. LCD 监视器 3. HOD（选项）
4. 操作面板〔前侧：操作基板 F〕〔后：操作基板 R〕
5. 贴装头装置〔S 贴装头主基板组件，Z/θ 轴伺服放大器，HMS 点传感器，坏板标记阅读机（选项）〕
6. OCC 照相机，垂直照明基板组件（右左），角度照明基板（右左）
7. 带轨迹球的键盘 8. ATX 电源 9. ATX 用电池 10. CD 驱动器（USB 选项）
11. 控制装置〔CPU 板，ETHER MAIN 基板，POSITION 板，IEEE 1394 板，IP-X7 基板，COPLA CPU
基板
（选项），CPCI BACK 板〕 12. X 轴 AC 伺服放大器 13. Y 轴 AC 伺服放大器 14. 真空泵
15. 5 相步进驱动器〔支撑台电动机用（右侧），自动传送通道宽度调整电动机用（左侧，选项）〕
16. VCS〔BOTTOM LIGHT，BACK LIGHT，SIDE LIGHT，COAXIAL LIGHT〕
17. CVS 基板（选项） 18. BANK 基板（KE-3010AC 仅有前面）
19. IN.CENT.OUT 电动机用驱动器 20. 电源装置 21. 电源开关
22. AC 电源用变压器 23. 断流器 24. 噪声过滤器 25. 测力传感器放大器（选项）
26. S-LIGHT CTRL 基板（KE-3010A 为选购项） 27. FEEDER 基板
28. S-XY
继电器基板 29. BASE IO 基板
30. SCM 基板（仅 KE-3020VRA），SUPERIMPOSE 基板，MONITOR SELECTOR BOARD（选
项）
31. 安全装置〔仅适用于 EN 规格〕 32. ETF 电源装置（选项）
33. USB SELECT 基板（选项） 34. 共面电源装置（选项）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
维修调整要领书
14-2

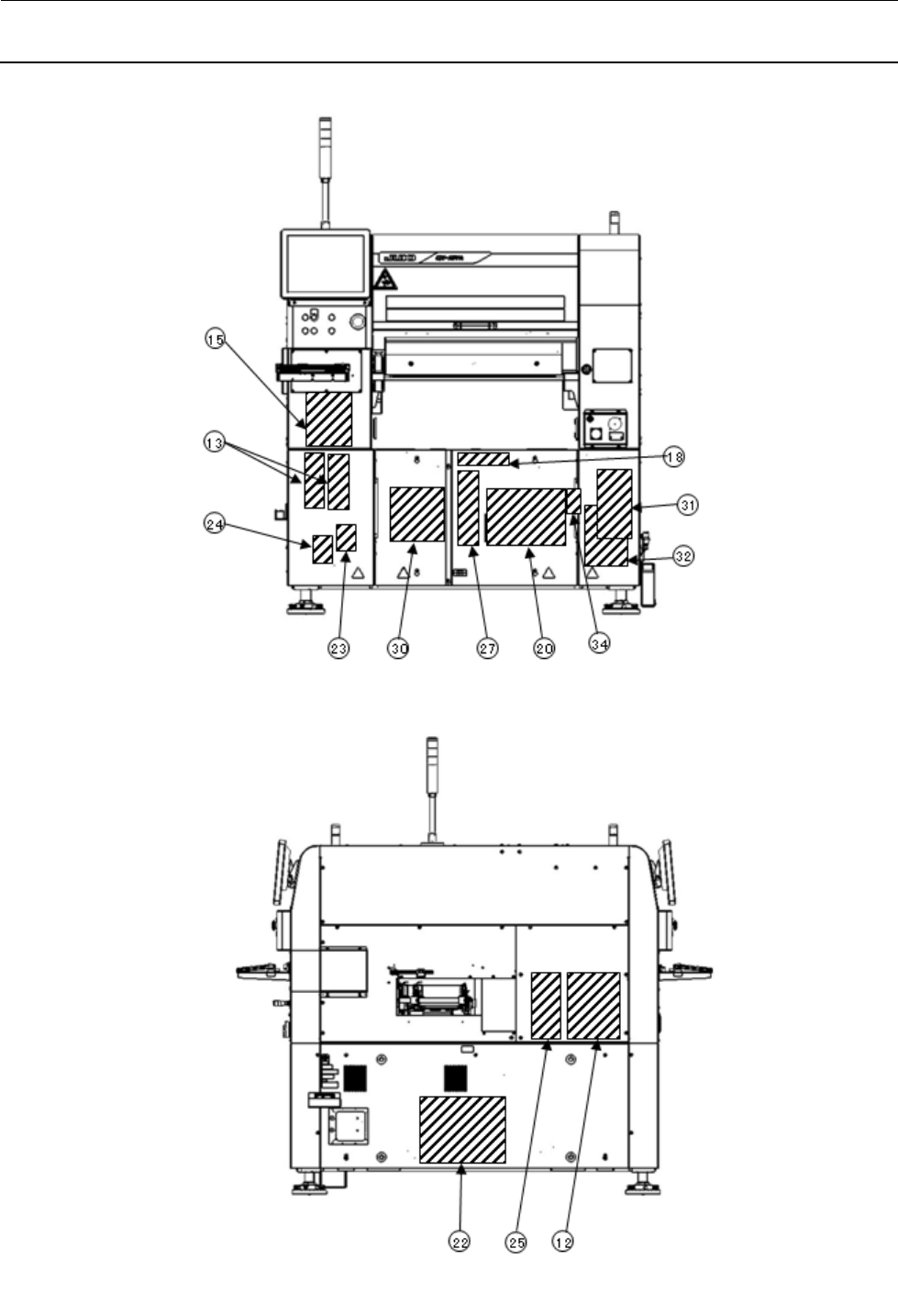

图 14-1-1-2 主体背面图
图 14-1-1-3 主体右面图
维修调整要领书
14-3
14-2．
电源装置
14-2-1．
電源装置的构成
(M
、
L
基板规格
)
电源装置实装在机器前面。图 14-2-1-2 表示构成。
电源装置由 DC 电源、控制用继电器、电路保护器等构成，向各装置（控制器，ＸＹ驱动装置，Zθ
装置，传送装置，贴装头装置等）供给 AC、DC 电源。
各 DC 电源的用途如下∶
• +6V (+6.4V±0.1V、PS1) 机械式送料器（多层、32mm 纸带）控制用
• +24VA (+24V±0.1V、PS2) 通用（控制器外面基板、步进驱动器等用）
• +24VB (+24V±0.1V、PS3) Zθ 伺服放大器控制用
• +12VC (+12±0.1V、PS4) S-VCS LED 用
14-2-1-1.
DC
电源电压等级的调整方法
表
14-2-1-1-1 DC
电源电压等级的设定
NO.
电源规格
电源代号
电源装置测定端子
电压调整值
1
（※
）
+48V
－
CN 039 1
脚（
+48V
）
和
7
脚
（
+48VRTN）
－
2
+6V
PS 1
CN 039 3
脚（
+6V
）
和
9
脚
（
+6VRTN
）
+6.4V±0.1V
3
+24V
PS 2
CN 039 4
脚（
+24VA
）和
10
脚（
+24VARTN）
+24V±0.1V
4
+24V
PS 3
CN 039 5
脚（
+24VB
）和
11
脚（
+24VBRTN）
+24V±0.1V
5
+12V
PS 4
CN 060 1
脚（
+12V
）
和
3
脚
（
+12VRTN
）
+12V±0.1V

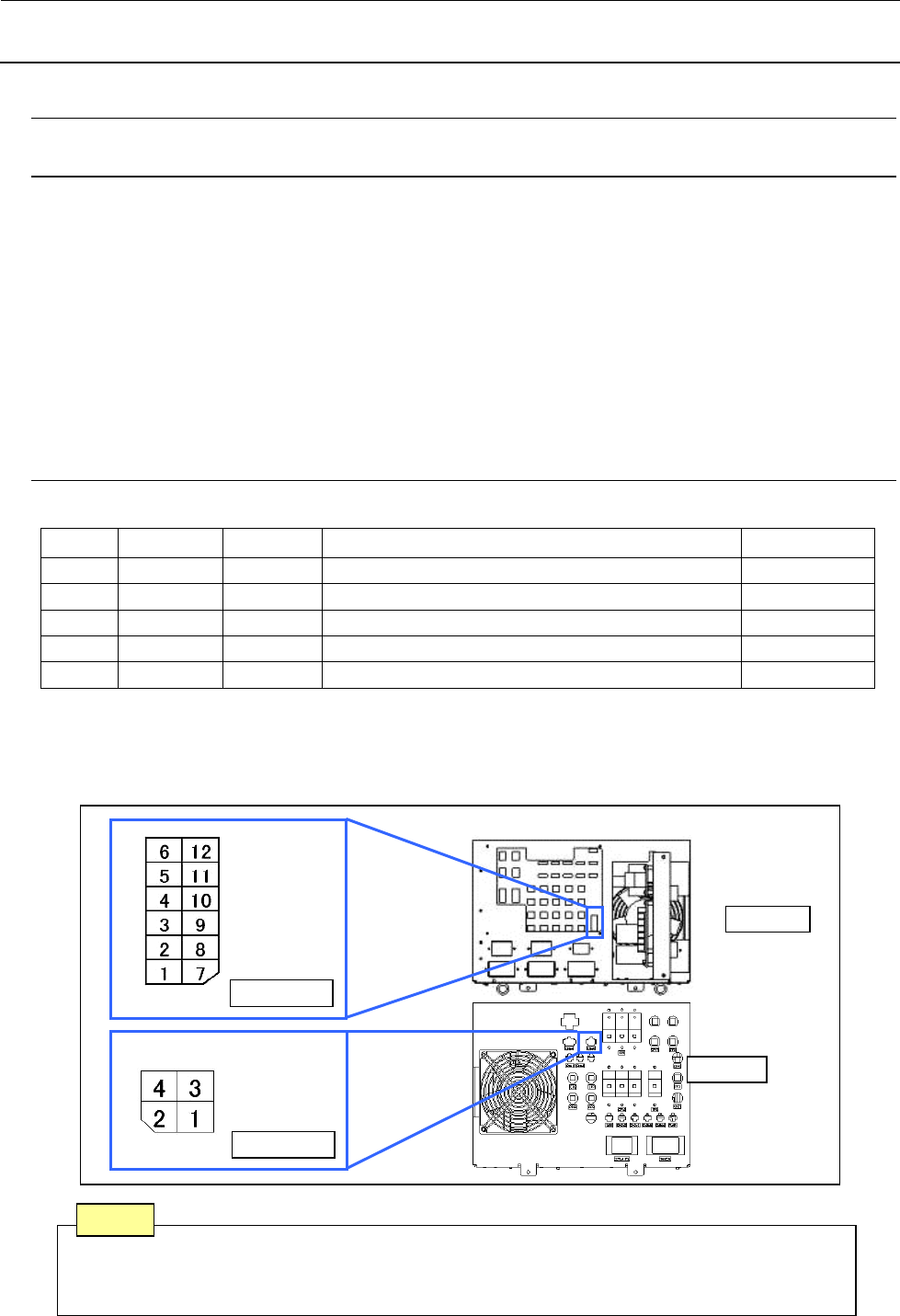

• DC 电源输出电压调整用电源装置的 CN039 及 CN060 来进行。（参照图 14-2-1-1）
• ※的 No.1 是不需要调整的电源。
• 从电源托架引出线，以保证 No.2～7 的 DC 电源的输出电压是规格调整值，各 DC 电源的输出电压
用可变电阻器调整。
图
14-2-1-1-1
注 1.
调整电位器时，要调整到电压值不超出规格调整值
注 2.
除了有调整指对要他电源的 GND 共用。（不要连接）
注意
CN039
CN060
电源装置
正面
背面
