维修调整要领书
14-11
14-3-2．
CPU
基板（
40123242
）
【功能】
这是控制整个装置的基板。
其它基板经由 Compact PCI（以下简称 cPCI）
母线连接。并且，该基板上装有 SOLID STATE
DRIVE 8GB（以下称 SSD），该 SSD 是写入了
操作系统的启动盘。
因此，仅仅更换该基板时，请从现用的 CPU
BOARD 中拆下 SSD，装到新的 CPU BOARD
上。
制造制造商
制造商型号
ADLINK cPCI-HR6/ULV
注意： CPU 电路板 （40123242）的货号中，并不包含 SSD。
（各种规格的更换方法参照 13-2-1-2 更换方法）
【双列开关类的设定】
双列开关以出货状态使用。
【LED 的意义】
PWR：电源供给后亮灯。
HDD：如对 SSD 进行访问，则闪烁。
RESET：复位开关。请勿按此开关。
【电池的更换】
CPU 基板上装有用于保存 BIOS 设置的支持电池。
电池请以 5 年左右为标准进行更换。
更换后需要设置 BIOS。
【更换后的调整项目】
更换后需要设置 BIOS。
请参照“13-2-2 BIOS 的设置”进行设置。
照片是 M、L 基板规格
维修调整要领书
14-12
14-3-3．
定位板（
40044540
）

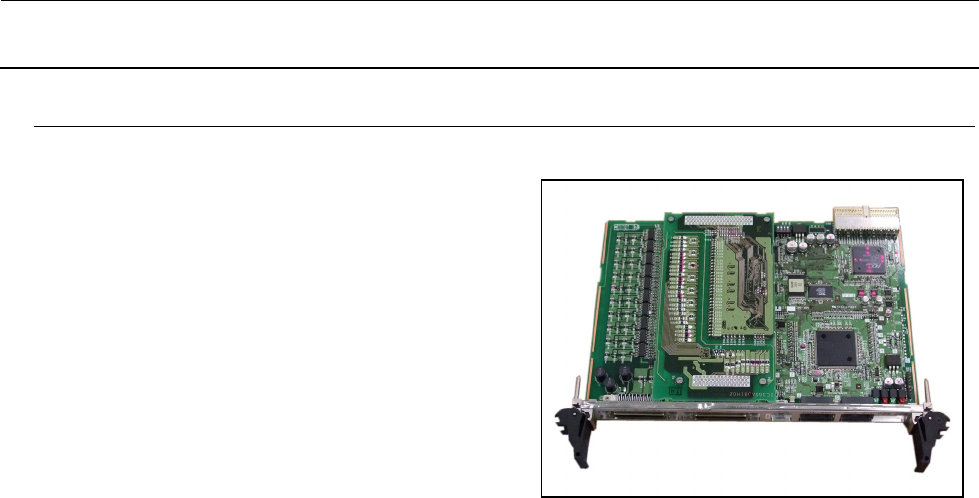

【功能】
POSITION BOARD 是经由 SSCNETⅢ（三菱电
机制造的高速同步通信网络）与控制伺服马达的
CPCI 总线对应的基板。可控制最多 32 轴每 1 张
的马达。
POSITION BOARD 和各轴伺服放大器之间以光
纤电缆进行数据链连接。
① 接受来自 CPU BOARD 软件的指令，控制
XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器的检
测。
③ 进行伺服驱动器的报警检测、磁尺的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【开关类的设定】
跨接／开关请保持出厂状态下使用。
【LED 的意义】
动作显示 LED（绿）：接通电源时=亮灯、系统启动时=闪烁、电源断开时=熄灯
出错显示 LED（红）：通常时=熄灯、错误发生时=亮灯
【更换后的调整项目】
没有特别的。
维修调整要领书
14-13
14-3-4．
IEEE1394
基板（
40044519
）
【功能】
IEEE1394 BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE 1394a-2000 规格（也被称为 FireWire400）的通信，LNC60 与 CPU BOARD 之间进行
通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC+12V）。
制造制造商
制造商型号
ADLINK cPCI-8273JK/6U
【双列开关的设定】
交货时已经设置好，在安装基板时请进行确认作业。
部がスイッチの設定位置
Ｏ Ｎ
１
２
３
４
Ｓ１
Ｏ Ｎ
１
２
３
４
Ｓ３
Ｏ Ｎ
１
２
３
４
Ｓ５
Ｏ Ｎ
１
２
３
４
Ｓ２
Ｏ Ｎ
１
２
３
４
Ｓ４
Ｏ Ｎ
１
２
３
４
Ｓ６
【LED 的意义】
IEEE1394 基板上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目。
部表示开关的设置位置
