维修调整要领书
14-17
14-3-9．
SCM3
基板（
40114496
）
FMLA
用激光控制基板（仅适用于
KE-3020VRA
）
本基板用于对元件定心用的传感器（FMLA）进行控制及演算。与主机 CPU 的 I/F 是通过 RS232C 进
行。与传感器的连接，则通过包括电源供应在内的同轴电缆，进行专用的串行通信。
而且，用于测量元件位置的 θ 电动机的编码器信号是从 Zθ 驱动器输入。
14-3-10．
S-LIGHT CTRL
基板
(40108607)
本基板用于控制设置在座架上的 VCS 装置的各种照明的亮灯、熄灯以及进行光量调节。
并且，选择高解像度照相机选项时，进行照明位置切換气缸的驱动及位置检测传感器的读入。
14-3-11．
FEEDER
基板
(40047560)
① 驱动 ATC 的开闭电磁阀。并进行确认传感器的读入。
② 进行送料器浮起传感器、送料器检测传感器的读入。（与机械及电动式送料器对应）
③ 进行台架上升传感器及驱动气缸上升传感器的读入。
④ 控制校准台的 LED 的亮灯及真空 ON/OFF。
⑤ 进行真空校准传感器的读入。
⑥ 能够驱动 80pin 的机械式送料器。并进行 READY 信号、BUSY 信号及阻塞信号的 READ/WRITE。
⑦ 利用 CAN 通信进行与 80pin 电动式送料器的 I/F。
14-3-12．
S-XY RELAY
基板
(40106795)
① 对紧急停止开关、限制传感器进行检测，切断伺服电源。
② 对紧急停止开关、限制传感器、近距离传感器进行检测，POSITION 基板。
③ 把输入操作基板的信号读入，把从操作基板中输出的信号发出。
④ 把正压检知传感器、负压检知传感器读入。
⑤ 实装有保存 M/S 参数的 Flash ROM。
14-3-13．
BASE IO
基板
(40071680)
① 进行支承台、自动宽度调整的动作控制。
② 对步进驱动传送电动机用的驱动器进行控制。
③ 进行右传感器、左传感器、WAIT 传感器、STOP 传感器、COUT 传感器的读入。
14-3-14．
8-PORT COM BOARD
（
40135433
）
【功能】
有 RS232C×8 端口，与 CVS、条形码阅读机等进行通信。
【开关的设定】
请确认旋转开关的设置是否如右面所示。
【更换后的调整项目】
没有特别需要调整的项目。
0
F
E
D
C
B
A
9
8
7
6
5
4
3
2
1
RSW1:0
维修调整要领书
14-18

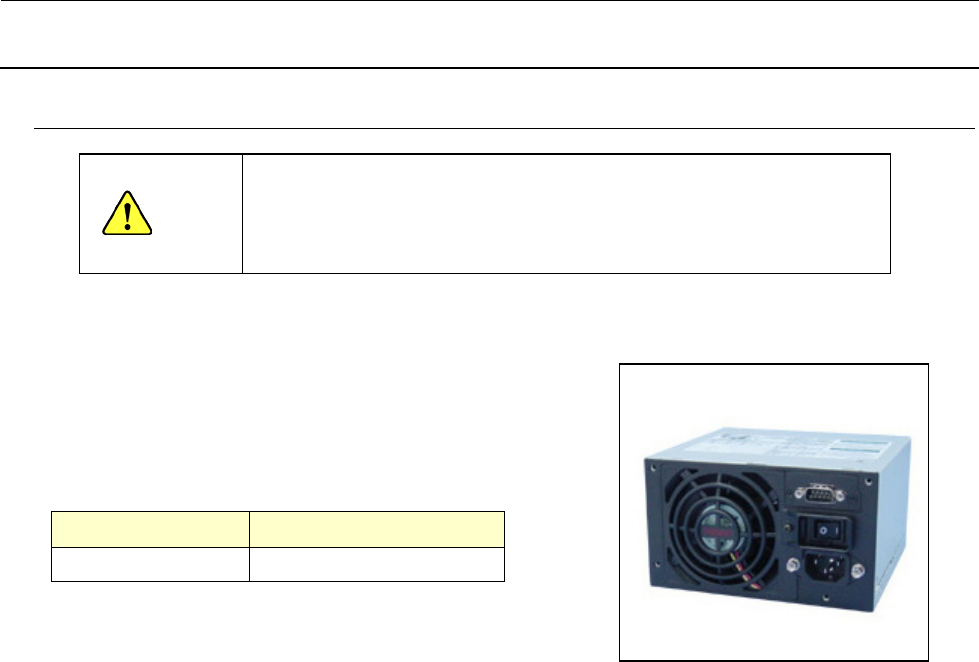

14-4．
ATX
电源（
40146346
）
警告
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
【功能】
在控制箱中，供给 DC+3.3V、DC+5V、DC+12V、DC-12V、
DC+5VSB｡
停电时，从连接的电池装置（40146347）中进行电池后援
｡
制造制造商
制造商型号
NIPRON eNSP3-450P-S2A-H1V
【双列开关类的设定】
在 ATX 电源中没有双列开关类｡
【LED 的意义】
在 ATX 电源中没有 LED｡
【更换后的调整项目】
没有特别需要调整的项目｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② ATX 电源配置在基座框架之前侧，故要拆下连接在 ATX 电源上的 AC 输入电缆、RS232C 电
缆等各个电缆。
③ 从正面拆下 2 个螺丝 SL4040891SC 后，与 ATX BRAKET（40063463）一起卸下。
④ 从 ATX BRACKET 拆下 2 个 SL4030691SC、4 个 INCH SCREW（40048047）。
⑤ 从 ATX BRACKET 拆下连接器类后，可以卸下 ATX 电源。
⑥ 把拆下的 ATX 电源换成新的，然后按照与拆卸相反的顺序进行组装｡
维修调整要领书
14-19

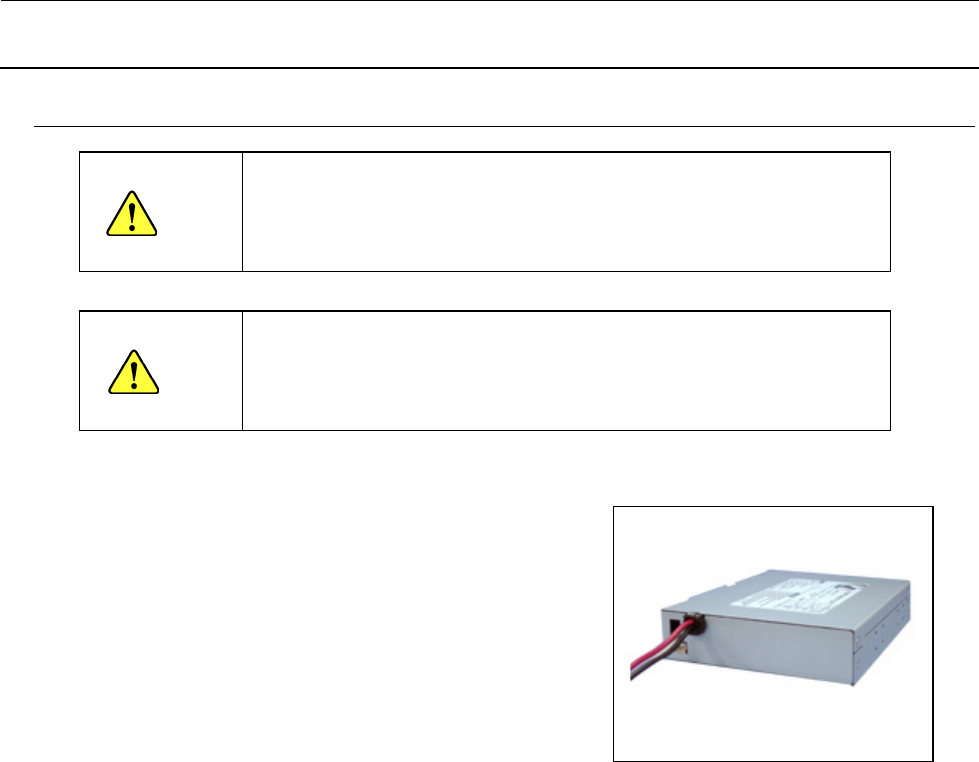

14-4-1．
电池装置（
40146347
）
警告
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
警告
1) 请摘下手表、戒指、项链或其他金属物后再进行操作｡
2) 请使用带绝缘把手的工具｡
3) 请不要在电池上放置工具或金属零件｡
【功能】
停电时，通过连接的 ATX 电池（40146346），往控制箱
中进行电池后援｡
【双列开关类的设定】
在电池装置中没有双列开关类｡
【LED 的意义】
电池装置上没有 LED。
【更换后的调整项目】
没有特别需要调整的项目｡
【更换时期】
电池更换请以 3 年为基准｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 电池装置配置在基座框架前侧，ATX 电 源（ 40146346）的右侧，只要松开 2 个 SL6041092TN，
即可与 ATX_BATTERY BR（40146347）一起卸下。
另外，拆下与 ATX 电源相连接的电缆｡
③ 若从 ATX BATTERY BR 中拆下 4 个 INCH SCREW (40048047)，就能拆卸下来｡
④ 把电池装置池换成新的，按照与拆卸时相反的顺序进行安装｡
