维修调整要领书 14 - 27 图 14 -7-1- 2 传感器块位置 表 14 -7-1-4 和传感器块的连接 对象电缆 B AS E 基板 连接部位 备 考 货 号 品 名 插头号码 40146364 LEFT SENS CABLE ASM SBL1 -1 SBL1 -1 CONV. L SEN S －－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1 -2 未使用 40110054 W AIT SEN S CABL…
维修调整要领书
14-26
其它传感器的连接部位见表 14-7-1-3 BASE I/O 基板的连接束线和表 14-7-1-4 传感器块的连接束线｡请
确认连接部位的基板之后进行连接｡
表
14-7-1-3 BASE I/O
基板的连接束线
对象电缆
BASE
基板
连接部位
备
考
货
号
品
名
插头号码
40110049 MTC MTS I/F CABLE ASM BASE01 CN1 MTS I/F
40110049 MTC MTS I/F CABLE ASM BASE02 CN2 MTC I/F
40110048
(40110047)
SMEMA OUT CABLE ASM
(SMEMA IN CABLE ASM)
BASE LR3/RL4
(BASE LR4/RL3)
CN3 READY IN
40110047
(40110048)
SMEMA IN CABLE ASM
(SMEMA OUT CABLE ASM)
BASE LR4/RL3
(BASE LR3/RL4)
CN4
READY OUT
40113658 LOAD CELL ANAROG CABLE ASM
BASE05 CN5 LOAD CELL (OP)
－－－－ －－－－－－－－－－－－－－－ －－－－ CN6 未使用
－－－－ －－－－－－－－－－－－－－－ －－－－ CN7 未使用
40113660 FLUXER RELAY CABLE ASM BASE08 CN8 FLUXER (OP)
40146360 SB CABLE ASM BASE09 CN9 SENS POWER
40146360 SB CABLE ASM BASE10 CN10 SENS SIGNAL
－－－－ －－－－－－－－－－－－－－－ －－－－ CN11 未使用
40110018 BASE-IO PWR CABLE ASM BC PWR CN12 PCB PWR
40110044 SV CABLE ASM BASE13 CN13 SOLENOID VALVE
40110037
(40110038)
AWC DRIVE CABLE ASM
(AWC DRIVE CABLE ASM (EN))
BASE14 CN14 AWC (OP)
40110030
(40110031)
BU DRIVE CABLE ASM
(BU DRIVE CABLE ASM (EN))
BASE15 CN15 BU PULSE
40146443 MT1-3 PULSE CABLE ASM BASE16 CN16
IN, CNT, OUT
DRIVER
40110043 AWC ENC CABLE ASM BASE17 CN17 AWC (OP)
40110036 BU ENC CABLE ASM BASE18 CN18 BU ENC
－－－－
－－－－－－－－－－－－－－－
－－－－ CN19 未使用
维修调整要领书
14-27

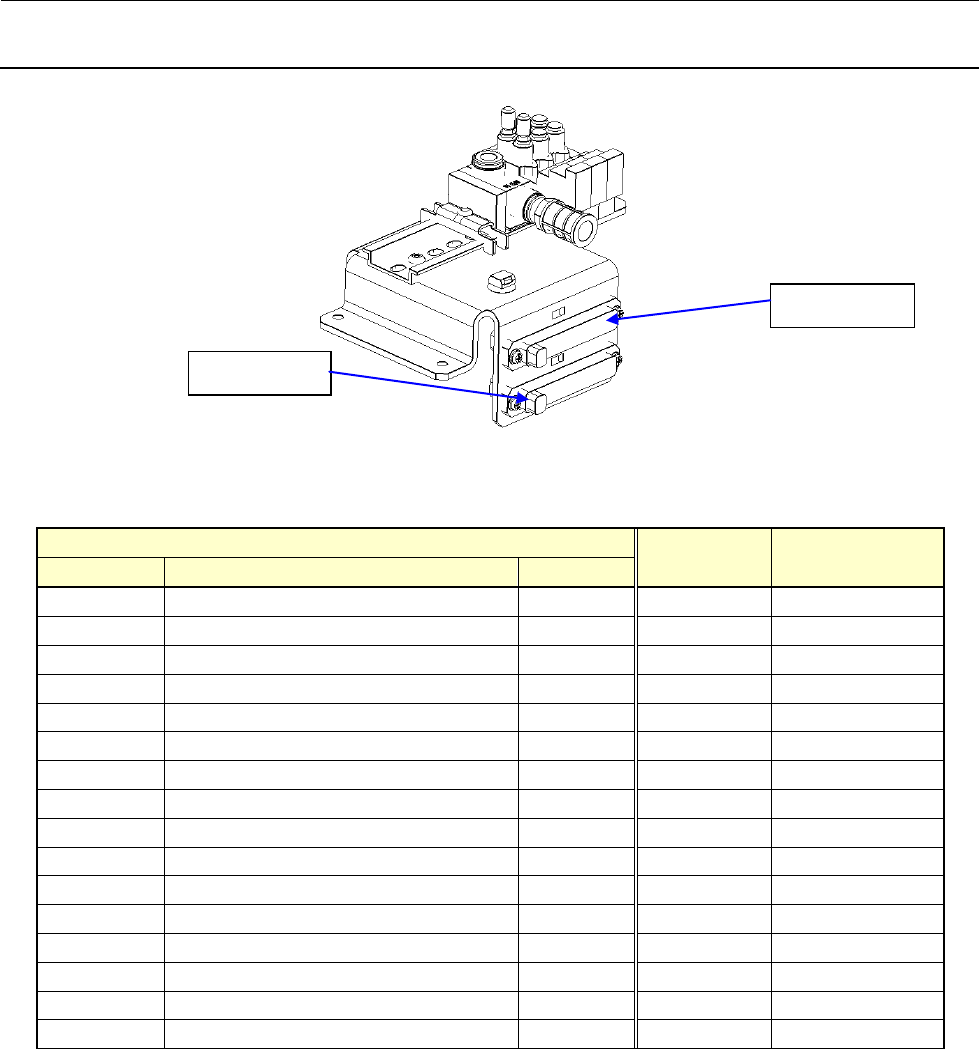

图
14-7-1-2
传感器块位置
表
14-7-1-4
和传感器块的连接
对象电缆
BASE
基板
连接部位
备
考
货 号
品 名
插头号码
40146364
LEFT SENS CABLE ASM
SBL1-1
SBL1-1
CONV. L SENS
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL1-2
未使用
40110054
WAIT SENS CABLE ASM
SBL1-3
SBL1-3
WAIT SENS SIG
40146362
BU ORG SENS CABLE ASM
SBL1-4
SBL1-4
BU ORG SENS
40146432
STOP SENS CABLE ASM
SBL1-5
SBL1-5
STOP SENS SIG
40146363
RIGHT SENS CABLE ASM
SBL1-6
SBL1-6
CONV. R SENS
40146432
C.OUT SENS CABLE ASM
SBL1-7
SBL1-7
C.OUT SENS SIG
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL1-8
未使用
40146361
BU PIN (EMISSION) CABLE ASM
SBL2-1
SBL2-1
AWC (OP)
40110058
BU LOCK SENS CABLE ASM
SBL2-2
SBL2-2
EN
40146365
BU PIN (RECEVING) CABLE ASM
SBL2-3
SBL2-3
AWC (OP)
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL2-4
未使用
40146365
AWC ORG SENS CABLE ASM
SBL2-5
SBL2-5
AWC (OP)
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL2-6
未使用
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL2-7
未使用
－－－－－
－－－－－－－－－－－－－－－－－
－－－－－
SBL2-8
未使用
传感器块1
传感器块2
维修调整要领书
14-28
14-7-2．
BASE I/O
基板（
40071680
）的调整
传送装置使用的 BASE I/O 基板跨接 DIP-SW 交货时已经设定，安装基板组件时请进行确认。
各跨接开关 DIP－SW 的设定如下。
SW2 SW3 SW4（基板改版
）
W1 W2 W3
W4
部表示开关的设置位置及插座的安装位置。
Ｏ Ｎ
1
2
3
4
5
6
7
8
Ｏ Ｎ
1
2
3
4
5
6
7
8
Ｏ Ｎ
1
2
3
4
5
6
7
8
2
6
1
5
3
1
2
6
1
5
5
1
6
2

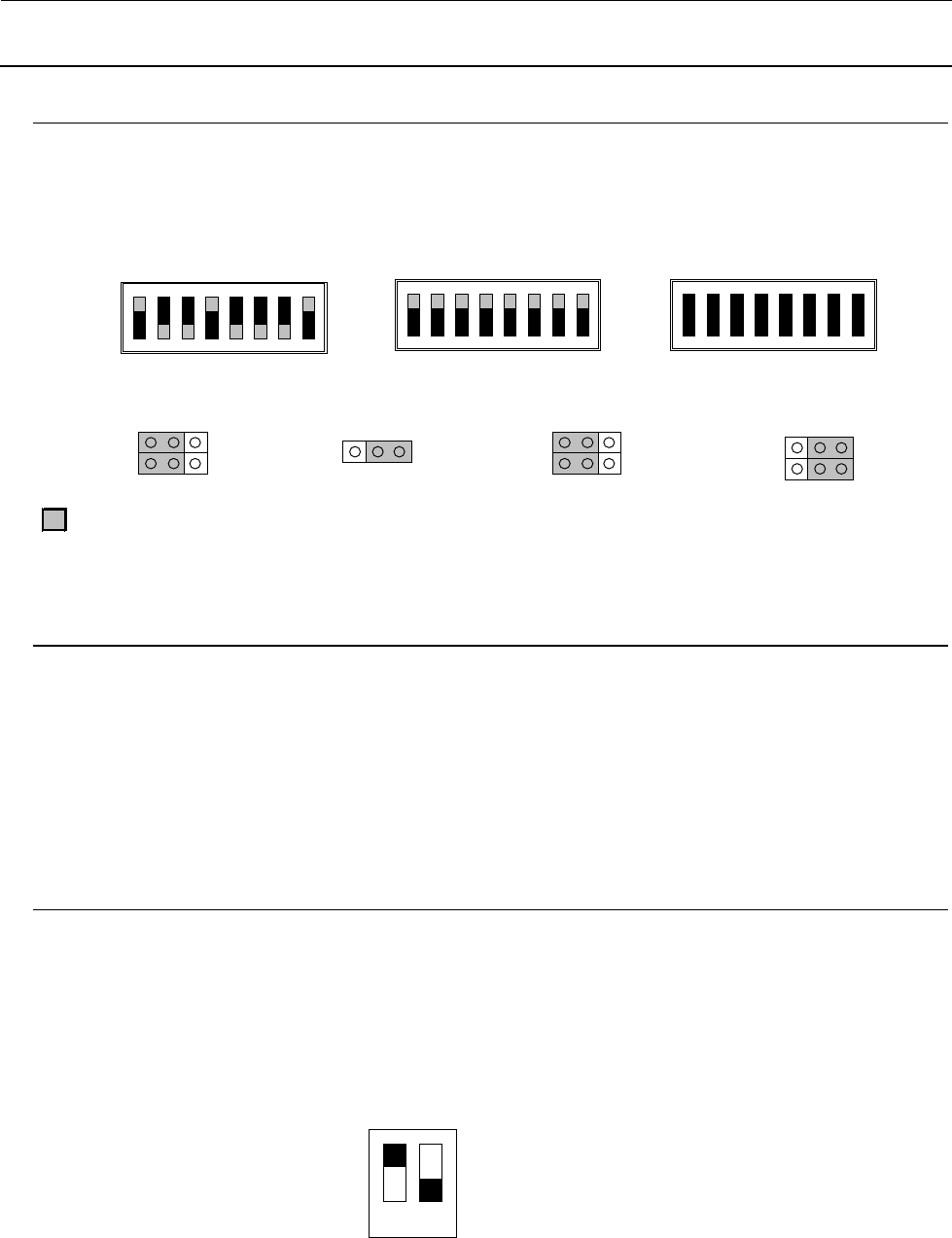

图
14-7-2-1 BASE I/O
基板组的
DIP-SW
14-7-3．
步进驱动器的调整
传送装置的传送马达和支撑台/自动基板宽度调马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
• IN、中心、OUT 传送马达(传送步进马达) HM001320000 5 相步进驱动器
• 支撑台/宽度调马达(非 EN 规格时) HX004200000 5 相步进驱动器
• 支撑台/宽度调马达(EN 规格时) HX006890000 5 相步进驱动器
14-7-3-1.
传送步进马达驱动电流的调整
＜调整步骤＞
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定 5 相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V｡
④ 请把步进驱动器上的直插式 SW 设定如下图所示。
图
14-7-3-1-1
直插式
SW
的设置
・规格值
驱动电流：1.4A±0.005A/相
（ CP1-CP2 之间的电压为 2.8V±0.01V）
ON
1 2
1.ON
2.OFF
