维修调整要领书
14-34
14-9-3．
操作
SW
电路基板开关的安装
操作 SW 电路基板上的插座，请按照下列规格安装起动开关、停止开关等按键开关。
1
）
组成

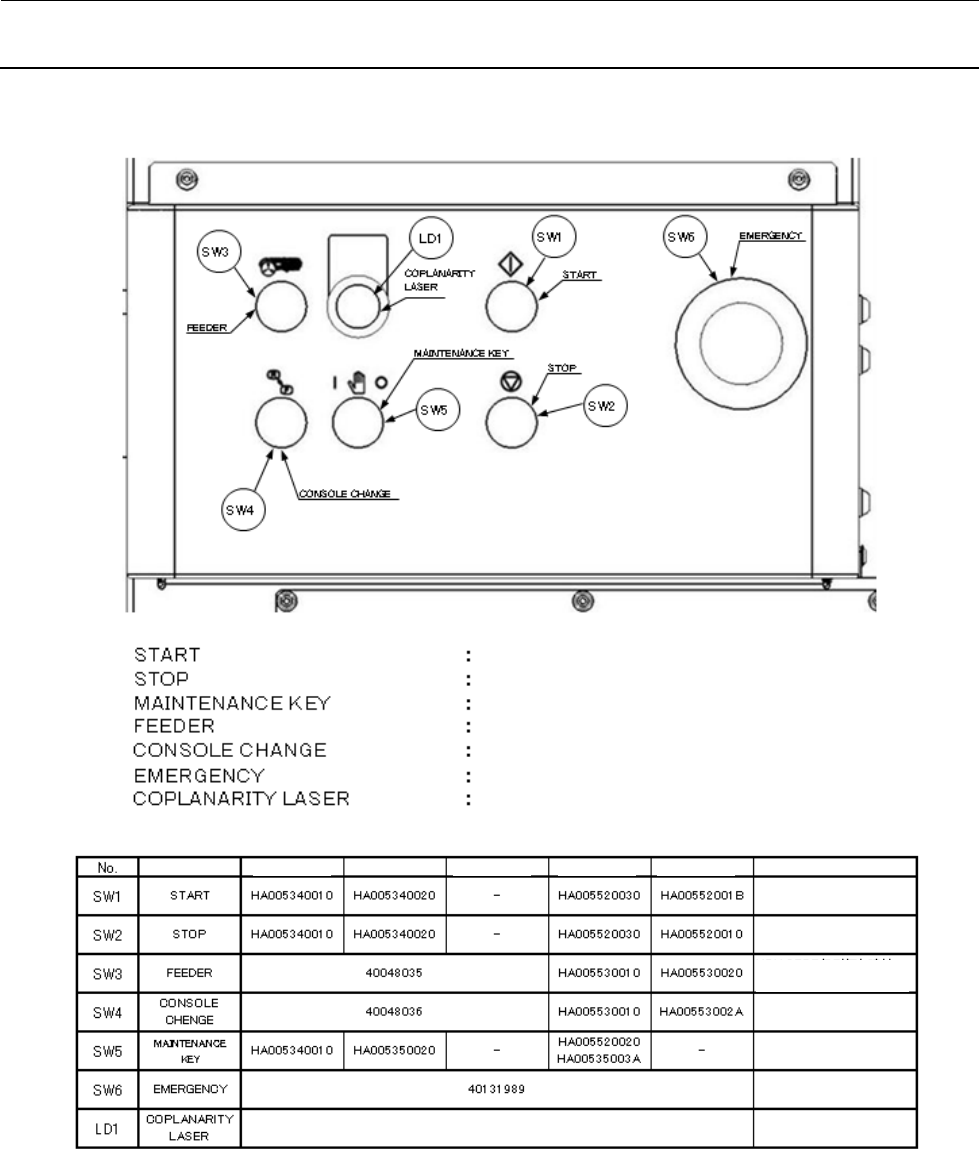

（1）ST 正面
透镜绿，无LED
透镜红，无LED
钥匙开关，仅正面
透镜绿，LED绿（仅限不间断选项）
透镜白，LED黄（仅限背面监视器选项）
按钮开关
指示灯（仅限共面性检测选项）
开关名称 元件 作动器 监视窗 透镜 发光二极管 备 注
未安装NON STOP（OP）时
安装“HX00326000A”
未安装REAR MONI（OP）时
安装“HX00326000A”
未安装COPLANARITY（OP）
时安装“HX00326000A”
40099903（指示灯）及40099490（板）
维修调整要领书
14-35

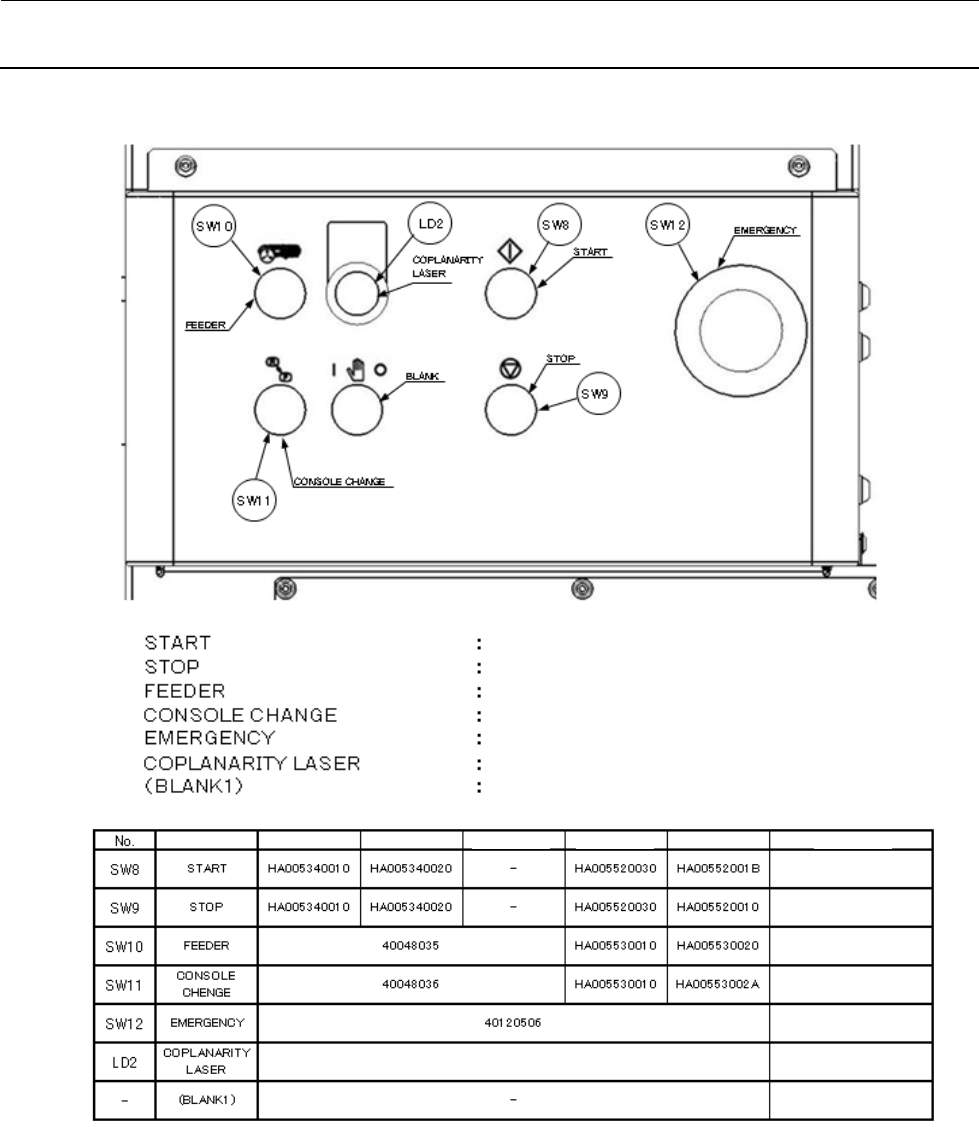

（2）ST 后面
透镜绿，无LED
透镜红，无LED
透镜绿，LED绿（仅限不间断选项）
透镜白，LED黄（仅限背面监视器选项）
按钮开关
指示灯（仅限共面性检测选项）
安装“HX00326000A”
未安装NON STOP（OP）时
安装“HX00326000A”
未安装REAR MONI（OP）时
安装“HX00326000A”
未安装COPLANARITY（OP）
时安装“HX00326000A”
安装“HX00326000A”
40099903（指示灯）及40099490（板）
开关名称 元件
作动器 监视窗
透镜
发光二极管
备 注
维修调整要领书
14-36
（3）EN 正面
透镜绿，无LED
透镜红，无LED
钥匙开关，仅正面
透镜绿，LED绿（仅限不间断选项）
透镜白，LED黄（仅限背面监视器选项）
按钮开关
指示灯（仅限共面性检测选项）
开关名称 元件 作动器 监视窗 透镜 发光二极管 备 注
未安装NON STOP（OP）时
安装“HX00326000A”
未安装REAR MONI（OP）时
安装“HX00326000A”
未安装COPLANARITY（OP）
时安装“HX00326000A”
40099903（指示灯）及40099490（板）
