维修调整要领书
14-39

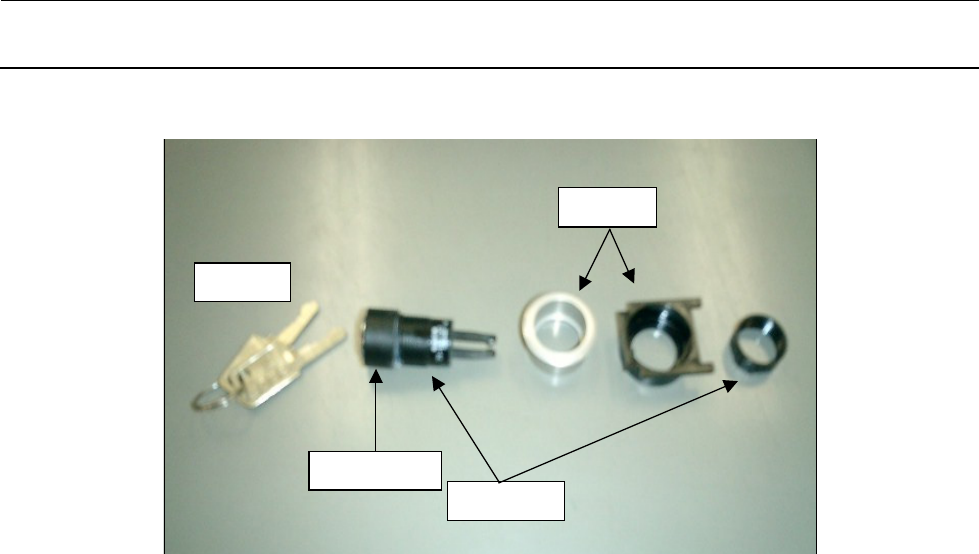

（2）维修保养开关
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
• 部件
钥匙护罩（HA00535003A）、钥匙开关调节器（HA005350020）、监 视 窗（ HA005520020）
＜组装步骤＞
① 把监视窗(黑)镶嵌护罩的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用
固定螺丝固定。
（3）LEFT FEEDER、RIGHT FEEDER、CONSOLE CHANGE
• 部件
使用 L_FEEDER SW ASM (40048035)、R_FEEDER SW ASM (40048034)、CONSOLE
SW ASM (40048036)
附带透镜的监视窗（绿）： 监视窗（HA005530010）、透镜（HA005530020）、
『用于 LEFT FEEDER、RIGHT FEEDER』
附带透镜的监视窗（白）： 监视窗（HA005530010）、透镜（HA00553002A）、
『用于 CONSOLE CHANGE』
＜组装步骤＞
① 拆下监视窗的固定螺母，嵌到开关面板里，旋紧固定螺母。
② 最后，从后方嵌入带电线的开关转换元件。这时与嵌入方向无关。从任何方向都可装配。
维修调整要领书
14-40
14-10．
ETF
电源部（
M
、
L
基板规格
为选购项）
14-10-1．
ETF
电源装置的更换方法
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的状态。请
确认主机的主断路器及主开关为 OFF。总开关是指安装在建筑物上的电
源开关，不是主机开关。
ETF 电源装置需要更换时，请按照下述操作顺序将 ETF 电源装置从机器上卸下。
14-10-1-1.
机器主体电源装置的拆卸
（操作顺序）
1） 拆下护罩。
【固定台架规格】
【更换台车规格】
※ 已安装了作为选配件的切带机时，请卸下切带装置。
关于卸下的操作顺序，请按照保养调整要领书 18-2“切带机主体的更换”之（1）～（7）的顺
序。
作业结束后请按相反的操作顺序进行安装。
警告
前侧
40147215
BANK_COVER_C_F
40147085
BANK_COVER_C
后侧
40147089
T_BANK_COVER_CR
40147217
T_BANK_COVER_CL_F
40147088
T_BANK_COVER_CL
40147089
T_BANK_COVER_CR
前侧 后侧
维修调整要领书
14-41
2） 拆下后侧台架基板。
3） 将机器主体电源装置的连接器束线全部拆下。
※ 已安装了作为选配件的共面装置时，也要卸
下安装在机器主体电源装置旁边的共面电源
装置。
4） 拆下用于固定装置的圆头螺丝，把机器主体
电源装置向后侧取出，取出时要同时注意装
置前导管内的束线。
台架基板组件
前侧
后侧
