维修调整要领书 16 -1 16 送 料器部位标尺（选购品） 16 -1 ． FPI （前）的拆卸（ M 基板规格 ・ L 基板规格） 如下图所示，是用 M6×12 的带垫片螺丝固定在 FPI 托架上，而 FP I 托架则是固定在供料器浮起传感 器托架上。 卸下 2 个螺丝，向上滑动即可拆卸。 图 16 -1 -1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 带垫片螺丝 带垫片螺丝 FPI 装置 F 危险
维修调整要领书
15-9
15-8．
BU-PIN
销探测头的安装

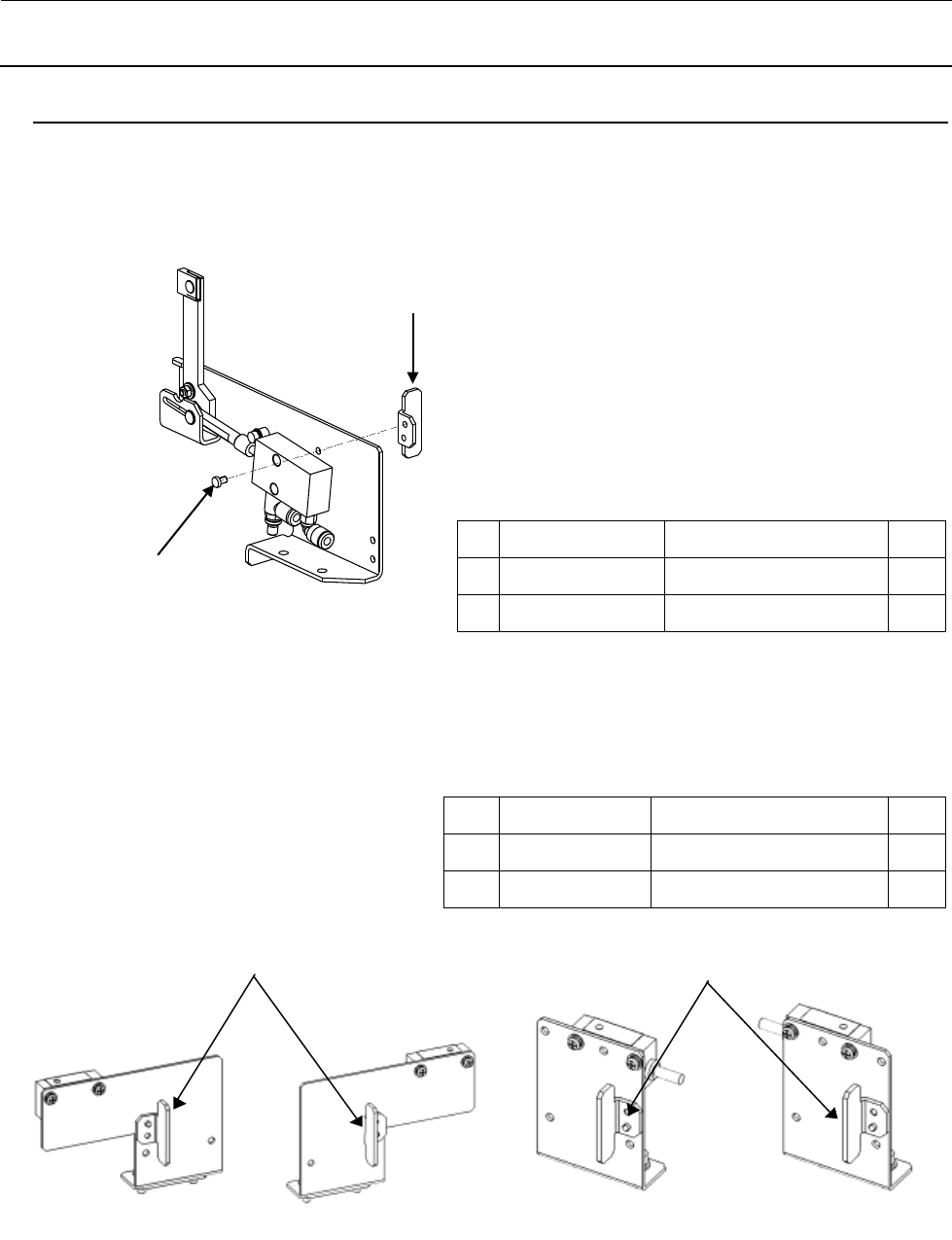

按照下图将部品安装到制动器组。
（图示为 XL 规格的部件。M、L 规格也是同样装配。）
图
15-8-1
按照下图将部品安装到 WAIT 传感器组。
※ 将碰块组装到 WAIT 传感器组，仅适用于 M 规格、L 规格，XL 规格则不需要。
图
15-8-2
货号 品名 个数
①
40065488
BU PIN SENSOR DOG
1
②
SM4030691SC
SCREW M3 L=6
1
货号 品名 个数
①
40065488
BU PIN SENSOR DOG
1
②
SM4030691SC
SCREW M3 L=6
1
②
①
M仕様
①、②
M规格
L仕様
①、②
L规格
维修调整要领书
16-1
16
送料器部位标尺（选购品）
16-1．

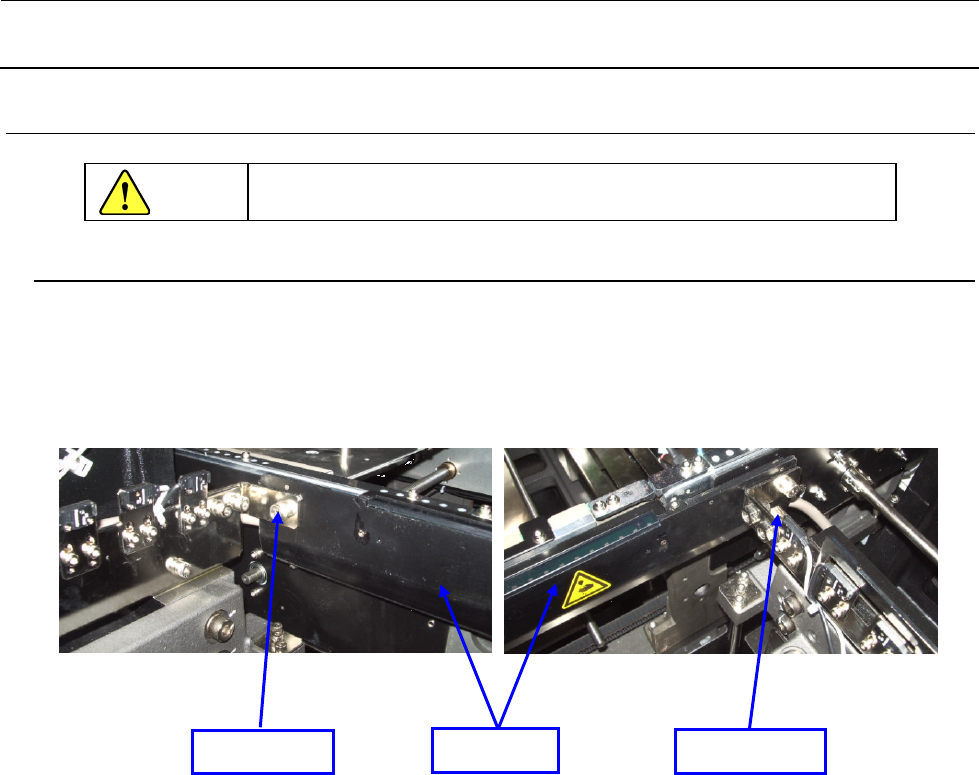

FPI（前）的拆卸（M 基板规格・L 基板规格）
如下图所示，是用 M6×12 的带垫片螺丝固定在 FPI 托架上，而 FPI 托架则是固定在供料器浮起传感
器托架上。
卸下 2 个螺丝，向上滑动即可拆卸。
图 16-1-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
带垫片螺丝
带垫片螺丝
FPI装置F
危险
维修调整要领书
16-2
16-2．

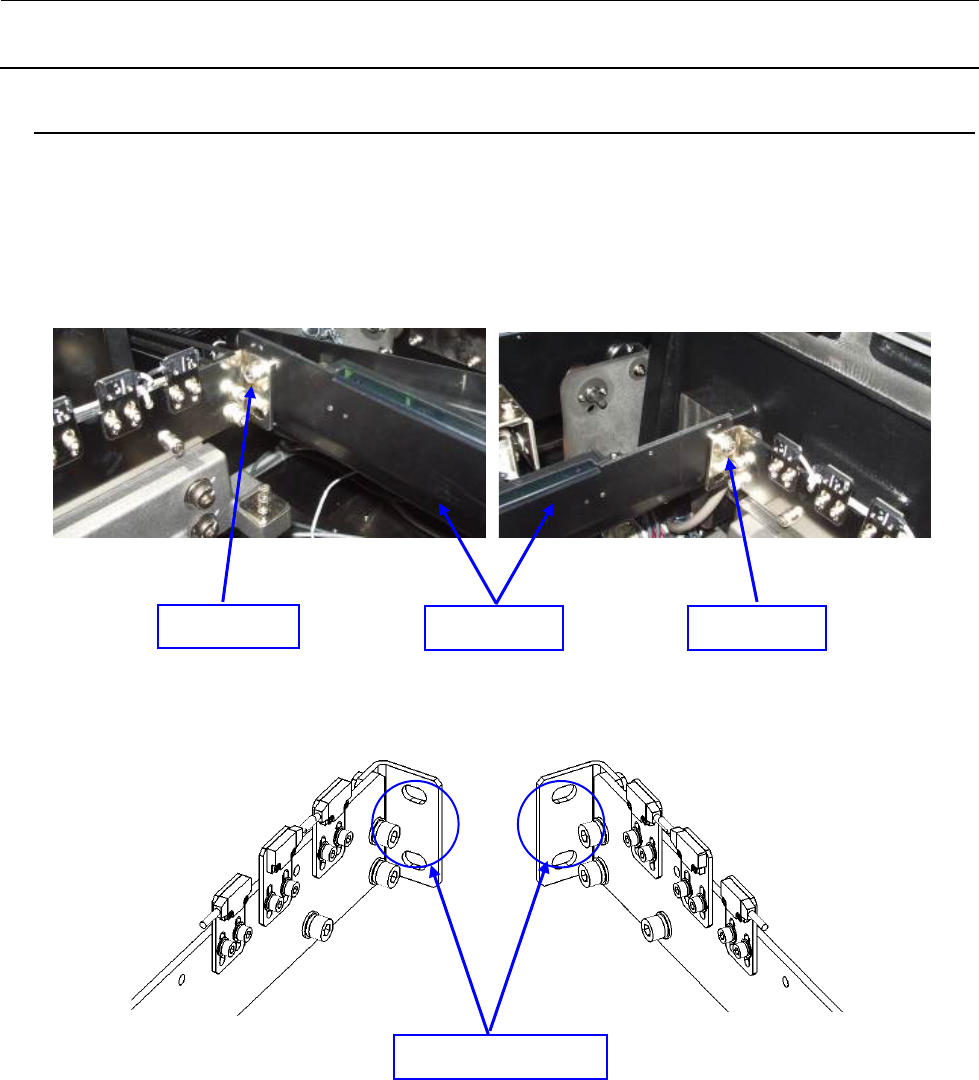

FPI（后）的拆卸（M 基板规格・L 基板规格）
从机器后侧来看时，就如下图所示，是用 M6×12 的带垫片螺丝固定在 FPI 托架上，而 FPI 托架则是
固定在供料器浮起传感器托架上。
卸下 2 个螺丝，向上滑动即可拆卸。
再次组装时，请注意不要搞错组装的孔。（请参看下图。）
图 16-2-1
带垫片螺丝
带垫片螺丝 FPI装置R
FPI装置R 组装孔
