维修调整要领书
18-1
18
切带机（选购品）
18-1．
整体图
切带机组合件由切带机主体和排出导板（上部排出导板／下部排出导板）构成。
属于固定式台架规格时，上部排出导板与切带机组合件是連接的，但属于更换式台车规格时，上部排
出导板安装在更换台车一方。切带机主体和下部排出导板在固定式台架规格和更换式台车规格中都是
相同的部件，但切带机部导向装置和上部排出导板则并不相同。
图 18-1-1. 切带机外观图
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
警告
涉及切带机装置之活动刀刃及固定刀刃的更换，得到认证的维修人员
才能进行。
下部排出导板
上部排出导板
切带机部导向装置
固定式台架规格
切带机主体
更换式台车规格
切带机主体
下部排出导板
上部排出导板
（组装在更换台车上）
切带机部导向装置
维修调整要领书
18-2
18-2．
切带机主体的更换
切带机主体的更换作业如下。
1） 断开装置主体的电源。
2） 属于固定式台架规格时，请卸下上部排出导轨。
3） 请打开切带机组合件的上导轨，以目视确认切带机的刀刃已关闭
（如断开装置主体的电源，切带机刀刃即变成关闭状态）。
（注意）切带机刀刃有切断手的危险，故而绝对不要把手放入导轨内。
4） 确认刀刃已关闭后，请关闭单槽阀，切断对机器主体的空气供给。
5） 请拔出切带机组合件中气缸速度控制器（供给压缩空气：OPEN）侧的空气管子，插入塞子（Φ6）。
6） 请拆下电磁阀上连接的空气管子。并且，请拆下连接切带机组合件和主机的电缆连接器。
7） 请拆下 4 个 M5 螺丝，这 4 个螺丝是把切带机主体固定在切带机底座上的，从装置上卸下切带机
组合件。
空气管子
速度控制器（供给压
缩空气：OPEN）
速度控制器（供给压缩
空气：CLOSE）
A 口 B 口
电缆连接器
塞子（Φ6）
电磁阀
切带机底座
（注意）
如把固定切带机底座的 M6 螺丝拆下，切带机
主体便会落下，故请勿拆下。
维修调整要领书
18-3

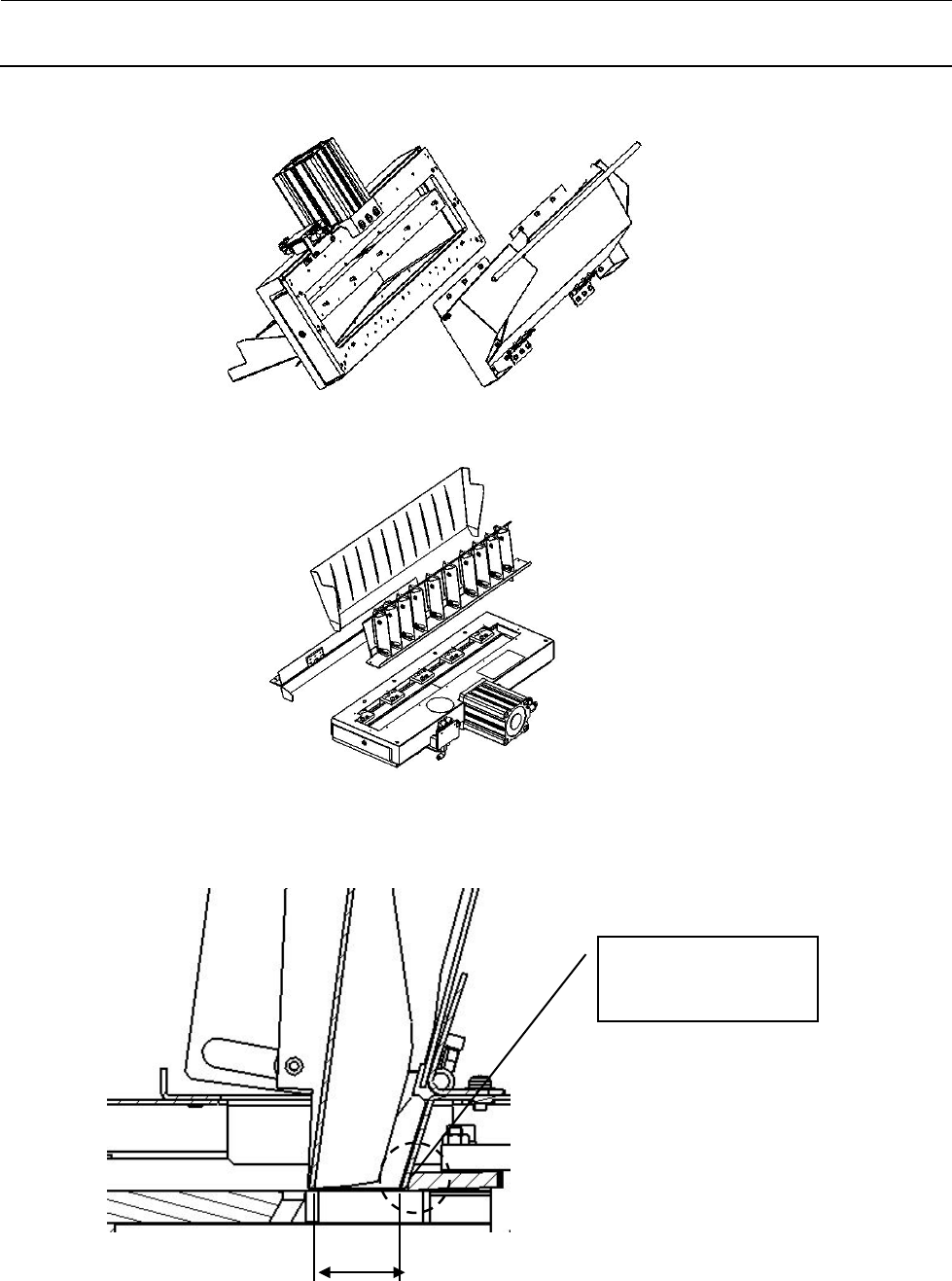

8） 请从切带机主体上拆掉下部排出导板。
9） 请从切带机主体上卸下切带机部导向装置。
10） 请把切带机部导向装置组装到更换用的切带机组合件上。
27±0.5
固定刀刃与导向装置
间应无空隙
