维修调整要领书 20 -2 20 -2 ． 托盘的更换 1 ） 确认主体电源已为 OFF 。 取下 ① ，卸下 ② 。 2 ） 取下 ③ ，卸下 ④ 3 ） 换上新的 ④ 后，按相反的操作顺序将 ④ 装到旋转式焊锡转写装置上。 ① 4017116 KNURLED_KNOB _SCREW ② SQUEEGEE UNIT ③ SM6030802TN SCREW ④ 40107101 SAUCER
维修调整要领书
20-1
20
旋转式焊锡转写装置（选购品）
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。

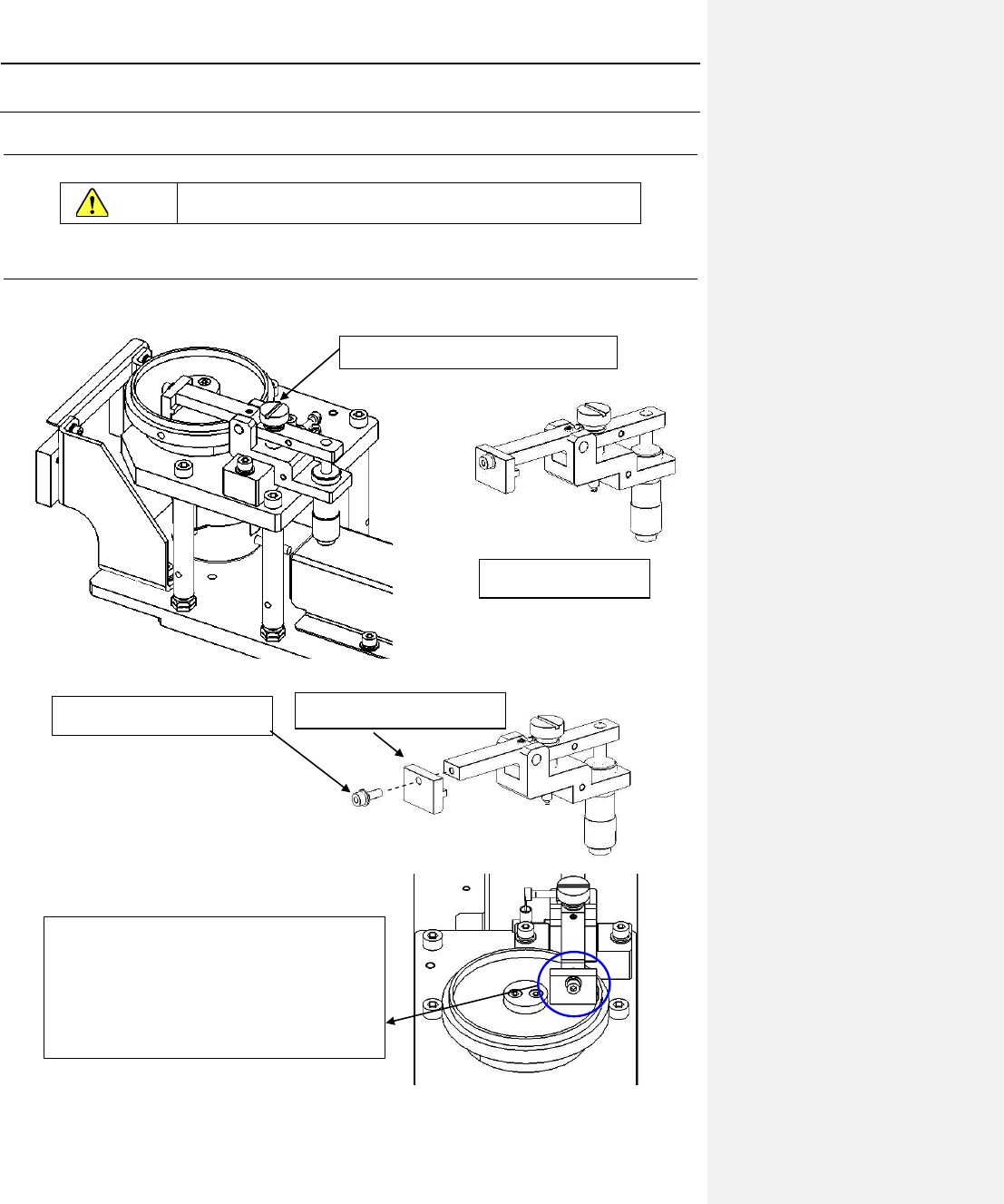

20-1．
刮刀的更换
1） 确认主体电源已为 OFF。
取下①，卸下②。
取下①，卸下②。
2） 取下③，卸下④。
3） 与新的④调换。
4） 更换结束后，按相反的操作顺序把②安装到旋转式焊锡转写装置上。
① 4017116 KNURLED_KNOB_SCREW
② SQUEEGEE UNIT
③ SL6031092TN SCREW
④ 40107102 SQUEEGEE
使刮刀部接触托盘的面进行组装。
组装时在刮刀部与托盘之间夹一张纸，确认拉纸
时有拉住的感觉。
※接触时请不要让刮刀部受到过度的负载，因为
会造成刮刀部损坏。
维修调整要领书
20-2

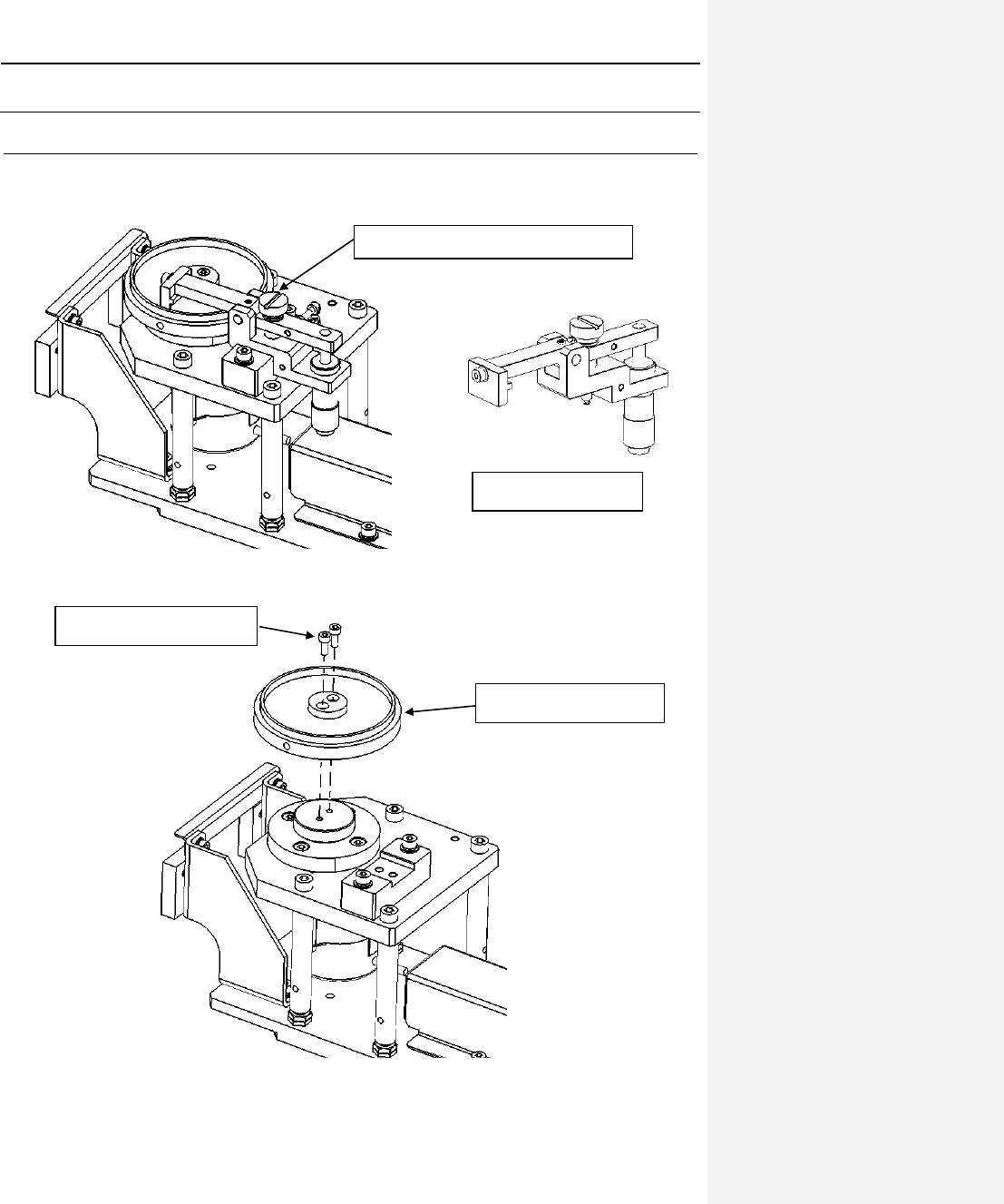

20-2．
托盘的更换
1） 确认主体电源已为 OFF。
取下①，卸下②。
2） 取下③，卸下④
3） 换上新的④后，按相反的操作顺序将④装到旋转式焊锡转写装置上。
① 4017116 KNURLED_KNOB_SCREW
② SQUEEGEE UNIT
③ SM6030802TN SCREW
④ 40107101 SAUCER
维修调整要领书
20-3

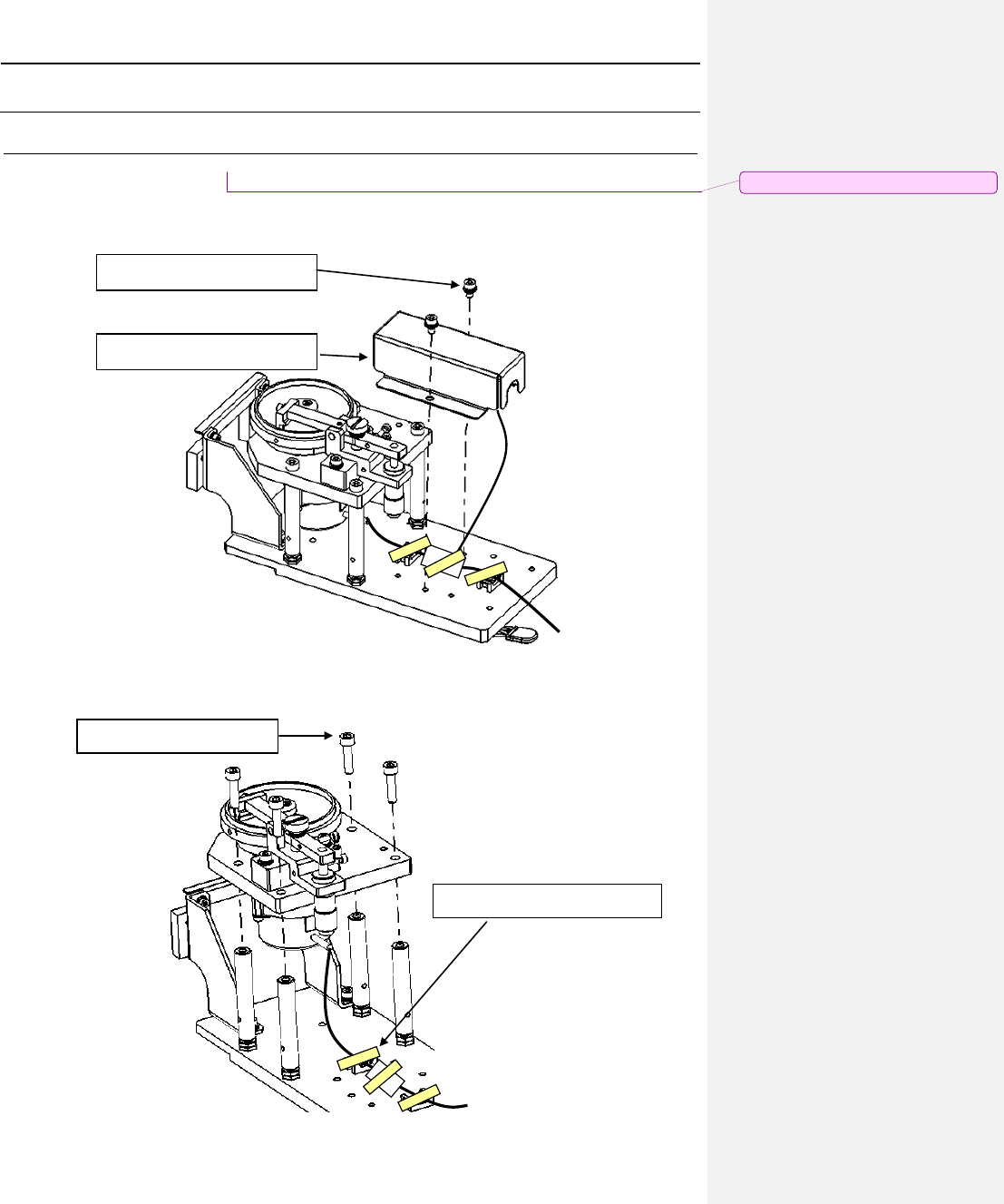

20-3．
电动机的更换
1） 确认主体电源已为 OFF。
取下①×2，卸下②。
※请勿硬拉与②连接的电线，否则可能将电线拉断。
2） 剪断电动机侧和连接器部的③×2，拆下连接器，拆下④×4。
※请勿硬拉电动机的电线，否则可能拉断电线。
④ SL6052092TN SCREW
③ EA9500B0100 CABLE BAND
① SL6040892TN SCREW
② 40122733 COVER_V
