22 吸取 / 贴片监视器（ Placement Mo nitor , 选购品 ） 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 22 -1 ． LNC61 /62 的更换 LNC61 在装有 KE -3010A 的吸取 / 贴片监视器选配件时使用， LNC62 在装有 KE -3020VA/3020VRA 的吸 取 / 贴片监视器选配件时使用。 更换 LNC61 /62 后，须要从新输入与激光有关的 MS 参数。（请参…
维修调整要领书
21-2
21-2．
多条形码阅读机（传送）的更换
1） 请拆下固定螺丝（SL6030892TN），卸下多条形码阅读机。
2） 安装请按相反的順序进行（请注意不要让电缆与侧面的梁架接触）。
※ 安装时请调整多条形码阅读机的高度。
详细说明请参照 QA 表_多条形码阅读机。

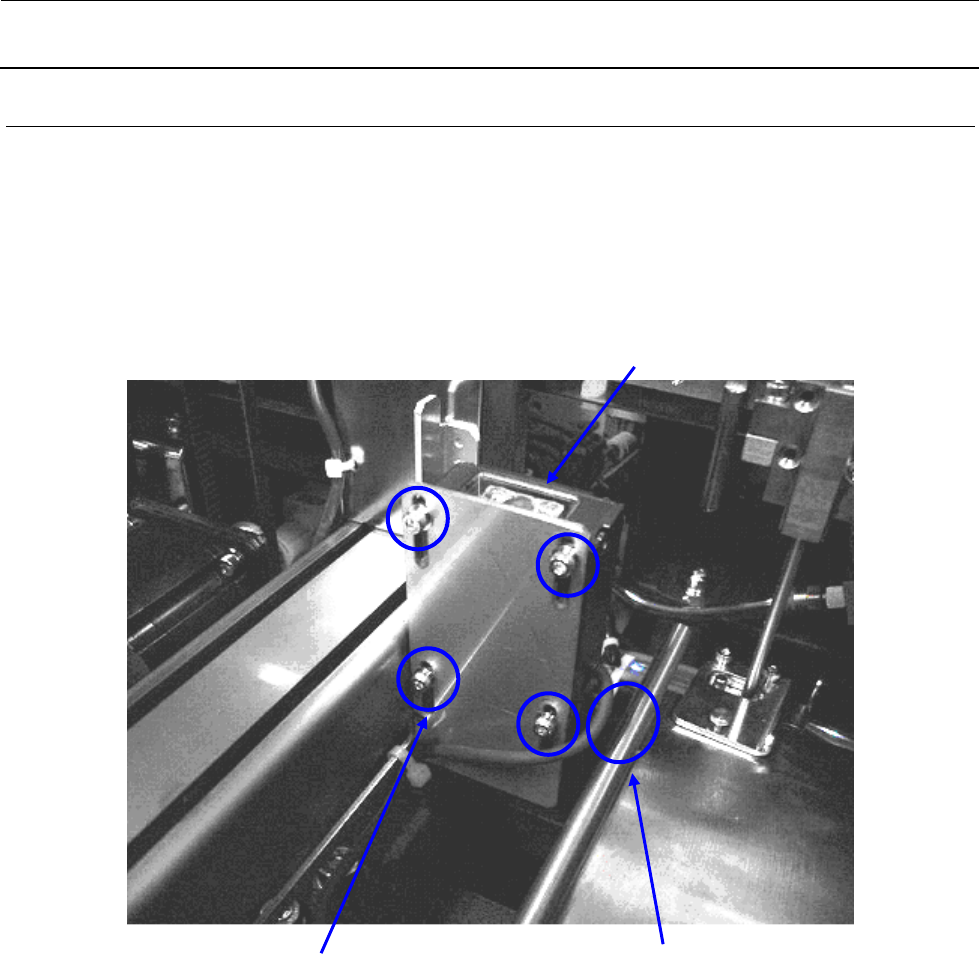

图
21-2-1
多条形码阅读机（传送）的更换
固定螺丝
多条形码阅读机
※ 组装时请注意，不要让多条形码阅读机电缆与
侧面的梁架接触。
22
吸取/贴片监视器（Placement Monitor, 选购品）
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
22-1．
LNC61/62 的更换
LNC61 在装有 KE-3010A 的吸取/贴片监视器选配件时使用，LNC62 在装有 KE-3020VA/3020VRA 的吸
取/贴片监视器选配件时使用。
更换 LNC61/62 后，须要从新输入与激光有关的 MS 参数。（请参照 2-8 章。）
＜操作顺序＞
1） 请拆下连接器（编码器、IEEE1394），取下安装螺丝①②（3 个）后卸下。
2） 安装时请按相反的操作顺序进行。
※安装前，请尽可能除去粘结在传感器托架上的 LOCTITE 粘结剂。
※在安装传感器时，请把传感器的销子插入托架的定位孔，定位后固定。
※请给传感器安装螺丝①②涂敷 LOCTITE 粘结剂 242 后，以安装扭矩 2.6Nm 固定。
※更换后，请用清洁的回丝等擦清 LNC61/62 的激光窗。
连接器类
①
②（2本）
LNC61/62

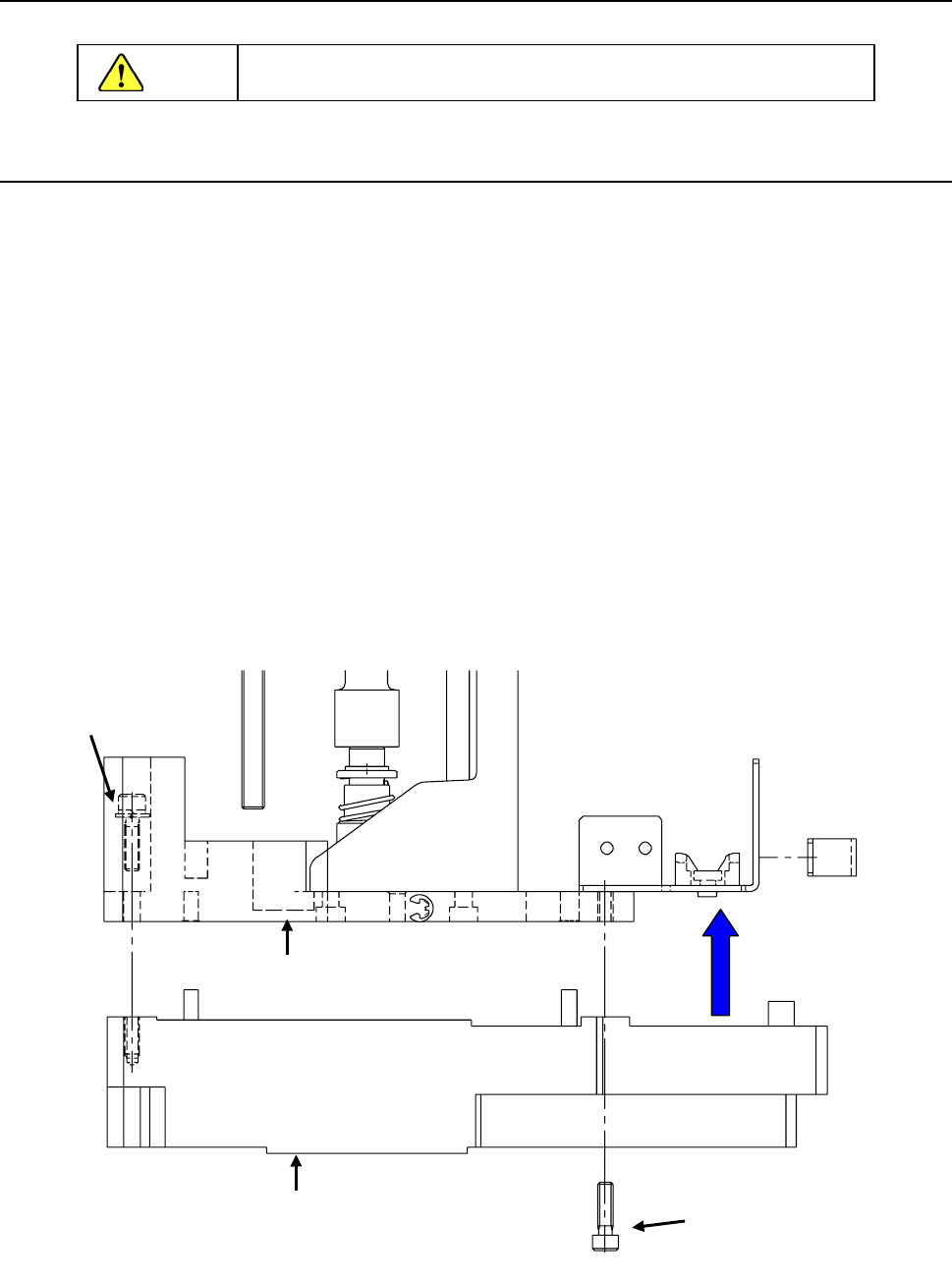

图 22-1-1
EPV61/62
SL6041492TN
SL6041402TN
22-2．
EPV63 的更换
LNC61 在装有 KE-3010A 的吸取/贴片监视器选配件时使用，LNC62 在装有 KE-3020VA/3020VRA 的吸
取/贴片监视器选配件时使用。
＜操作顺序＞
1） 按照 22-1 章的操作顺序卸下 LNC61/62 后，请拆下 EPV61/62 之正面的连接 器（ 编码器、IEEE1394），
取下安装螺丝①（2
个）后卸下固定的托架
。
2） 请拆下用来固定 EPV61/62 的安装螺丝②（4 个），卸下 EPV61/62。
3） 请取下安装在 EPV61/62 上的轴③的 E 环将轴拔出。
4） 安装时请按相反的操作顺序进行。再有，装配轴③时请使用新的 E 环。
5） 然后请按照 22-1 章的操作顺序安装 LNC61/62。
※安装前，请尽可能除去粘结在传感器托架上的 LOCTITE 粘结剂。
※在安装传感器时，请把传感器的销子插入托架的定位孔，定位后固定。
※请给传感器安装螺丝①②涂敷 LOCTITE 粘结剂 242 后，以安装扭矩 2.6Nm 固定。
※更换后，请用清洁的回丝等擦清 EPV 传感器的摄像机镜头及照明部分。
②（4个）

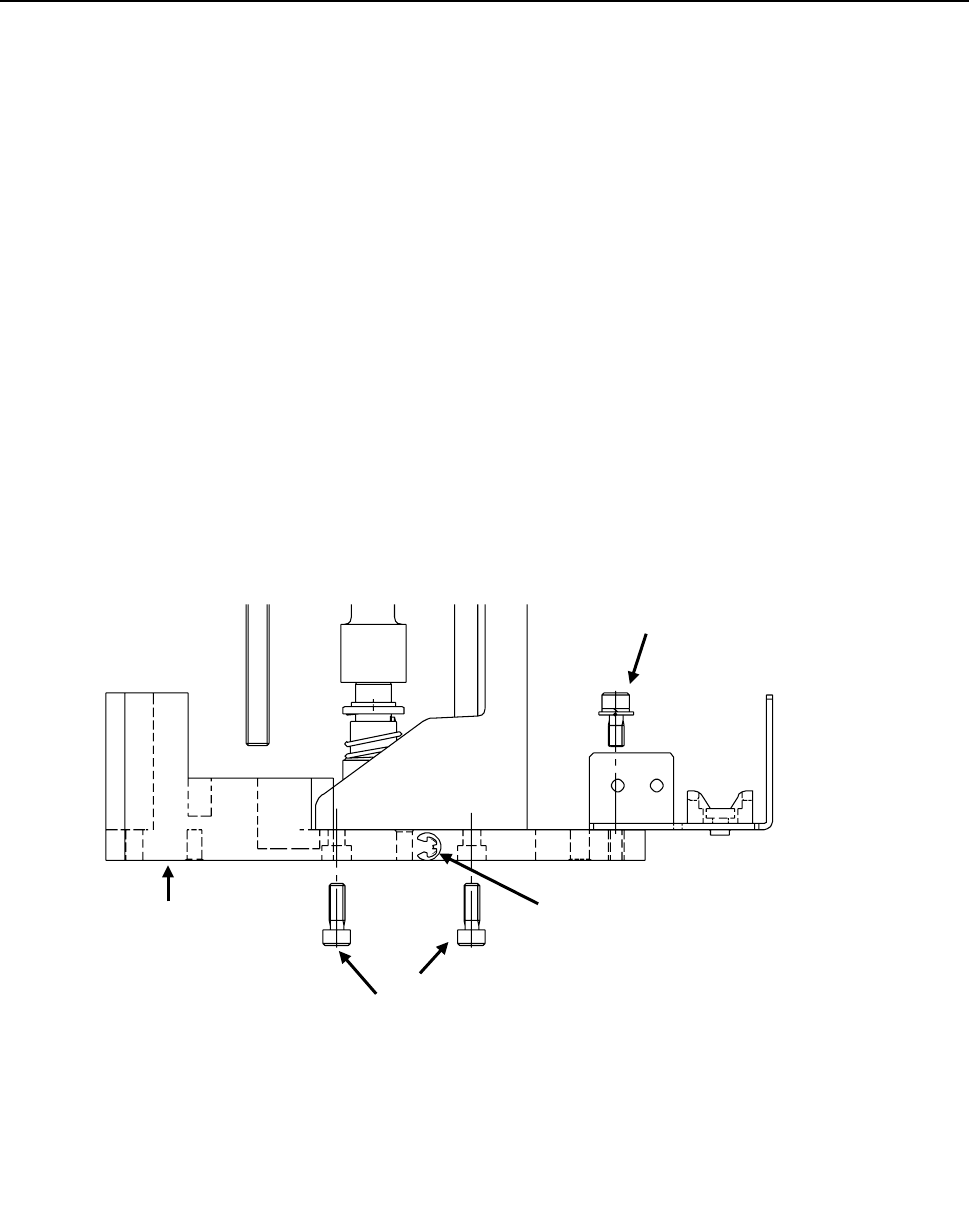

图 22-2-1
EPV61/62
①（2个）SL6040892TN
③轴
E环
SM6041002TN
RE0300000K0
