22-2．
EPV63 的更换
LNC61 在装有 KE-3010A 的吸取/贴片监视器选配件时使用，LNC62 在装有 KE-3020VA/3020VRA 的吸
取/贴片监视器选配件时使用。
＜操作顺序＞
1） 按照 22-1 章的操作顺序卸下 LNC61/62 后，请拆下 EPV61/62 之正面的连接 器（ 编码器、IEEE1394），
取下安装螺丝①（2
个）后卸下固定的托架
。
2） 请拆下用来固定 EPV61/62 的安装螺丝②（4 个），卸下 EPV61/62。
3） 请取下安装在 EPV61/62 上的轴③的 E 环将轴拔出。
4） 安装时请按相反的操作顺序进行。再有，装配轴③时请使用新的 E 环。
5） 然后请按照 22-1 章的操作顺序安装 LNC61/62。
※安装前，请尽可能除去粘结在传感器托架上的 LOCTITE 粘结剂。
※在安装传感器时，请把传感器的销子插入托架的定位孔，定位后固定。
※请给传感器安装螺丝①②涂敷 LOCTITE 粘结剂 242 后，以安装扭矩 2.6Nm 固定。
※更换后，请用清洁的回丝等擦清 EPV 传感器的摄像机镜头及照明部分。
②（4个）
图 22-2-1
EPV61/62
①（2个）SL6040892TN
③轴
E环
SM6041002TN
RE0300000K0
22-3．
Head 提升气缸的更换 (KE-3020VA/3020VRA)
1） 关掉机器气源。
2） 拆下 L-OCC 的摄像机托架、ZM 电缆托架。
3） 从气缸上拆下空气管子。
4） 取下气缸前端的螺母拆下释放闩。
（注意不要丢失波形垫片）
5） 松开自动开关的止动螺丝。
6） 拆下用来固定气缸的 M4×40cap，卸下气缸。
7） 安装气缸时，要装得与气缸架平行，使气缸与 L1 轴的空隙为 0.5mm，气缸与 L6 轴的空隙为 1mm。
8） 安装自动开关。安装位置为距气缸下端 20mm。
9） 将释放闩插入气缸的活塞杆，夹入波形垫片转动气缸螺母到停止为止。
安装 ZM 电缆托架，绕布电缆类。

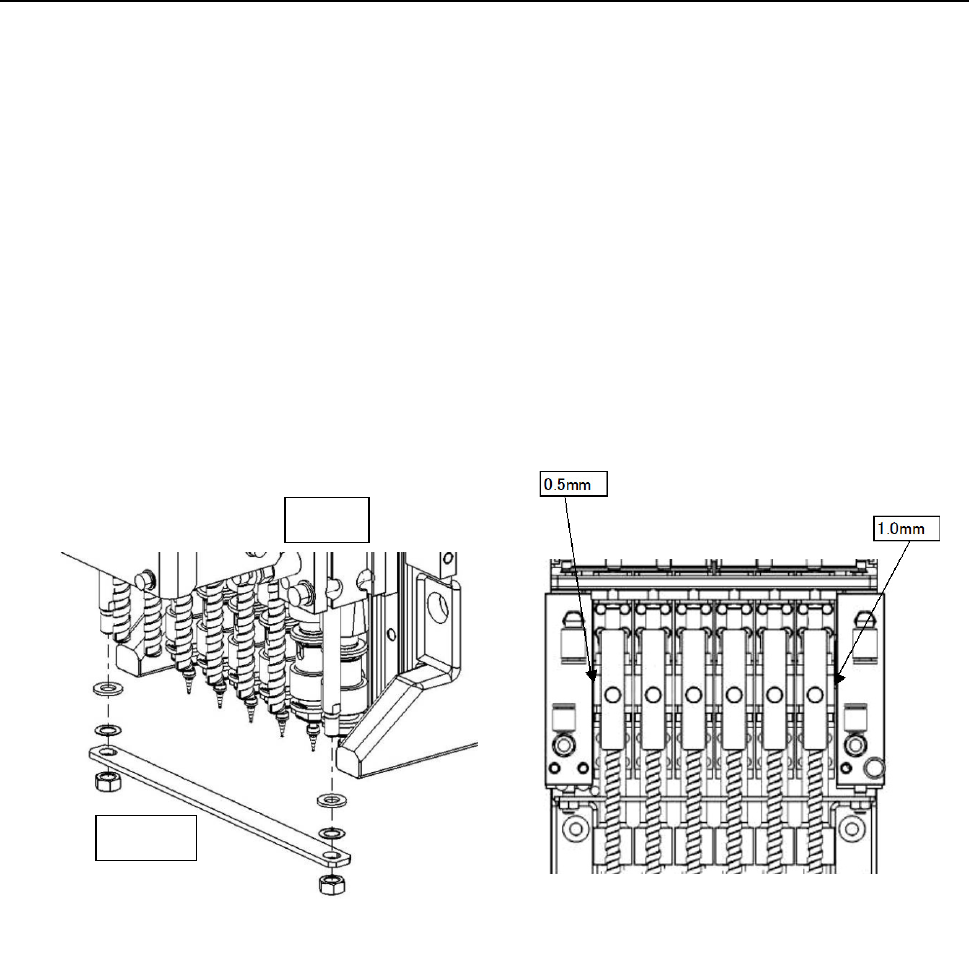

图 22-3-1
气缸
释放闩
图 22-3-2
10） 如果连控制器也更换了，则在装释放闩之前需要调整。
＜步骤＞

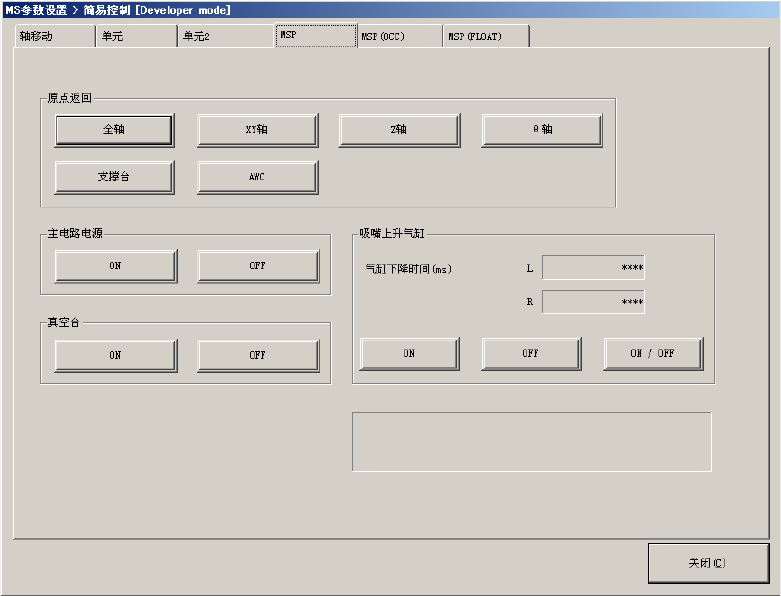

① 进入 MS 参数，显示[简易控制]-[MSP]，在此状态下按紧急停止按钮。
② 使喷嘴上升气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整时间。
规格值: 气缸下降时间 120±5 msec
（左右之差在 5 msec 以内）
③ 调整后，将旋钮固定。
请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
