“左键点击 ” ⑧ 接着， 打开用于吸取 / 贴片监视器的 PC 的 [ 程序 ] － [Placement Monitor ] － [Production Applic ation] 。 ※ 会显示以下信息，可忽略而点击 [OK] 。 ⑨ 打开 [ Tools ] － [Conf iguration Set tings] 。
⑥ 于是显示 L1 Head 的摄像机的图像。

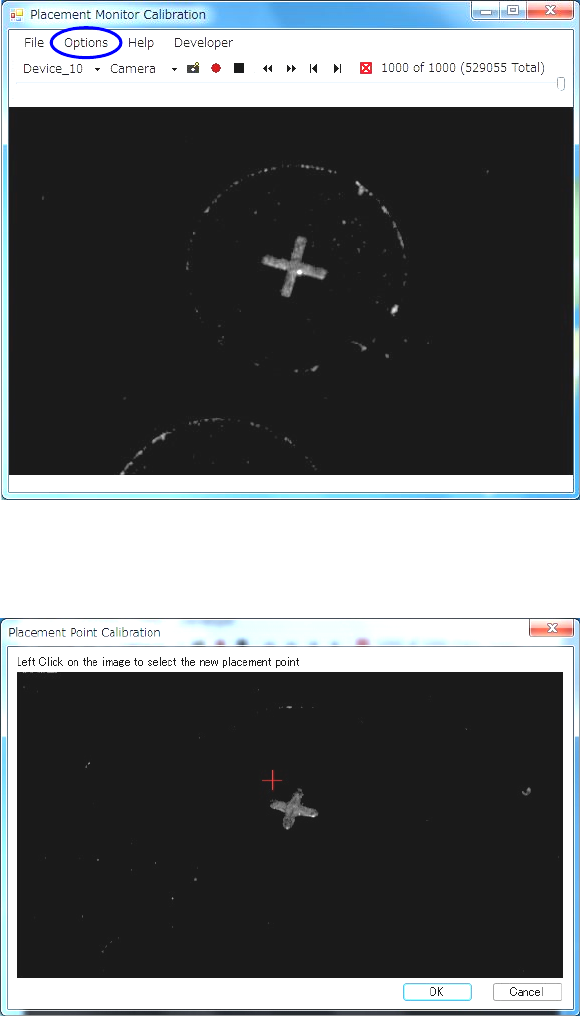

从[菜单]中打开 Options->Calibrate with current image… 。
（图像看不清楚时，请通过[Options] - [Current Camera] - [Settings]改变照明的亮度。）
⑦ 根据画面指示，以鼠标左键点击图形的正中央。
“左键点击”
⑧ 接着，打开用于吸取/贴片监视器的 PC 的[程序]－[Placement Monitor]－[Production Application]。
※ 会显示以下信息，可忽略而点击[OK]。
⑨ 打开[Tools]－[Configuration Settings]。
⑩ 从[Category]选择[Image Processing]。
记录“XPlacementPoint”和“YPlacementPoint”的值。
（小数点以下 4 位，第 5 位四舍五入。）
⑪ 请将“Production Application”关闭一下。
⑫ 在 HOD 的 Head 选择中选择‘L2’，将 L2 Head 移动到标记坐标上。
⑬ 利用“Calibration Application”的“摄像机选择按钮”选择“Camera2”，点击“Record images”按
钮。
此后，L2～L6 是同样地重复⑤～⑪。
⑭ L1～L6 的值记录完成后，用计算器等计算 L1～L6 的“XPlacementPoint”和“YPlacementPoint”
的平均值。
⑮ 从贴片机的程序菜单中打开文本文件，输入⑭中计算出的平均值。
在 D:\TEMP 中建立 EPV 文件夹，保存已生成的文本文件。（文件名：EPV_cal.txt）
