维护调整要领书 25 -6 ON OFF 1 2 3 4 25 - 3 BANK ID 基板的更换方法 1 ． 拆下 ① ，拆下托架。 2 ． 拔下连接到 BANK ID 基板上的电缆。 3 ． 请拆下螺丝 ② ，更换 BANK ID 基板。 更换时，请将 DIPSW 的 1-4 的设置设定为与更换前的基板相同的设置（参见下图 ）。 DIPSW 5 -8 请勿变更。 4 ． 更换后，按照相反的步骤复原。 1 1 2 DIPSW 1 -4…
维护调整要领书
25-5

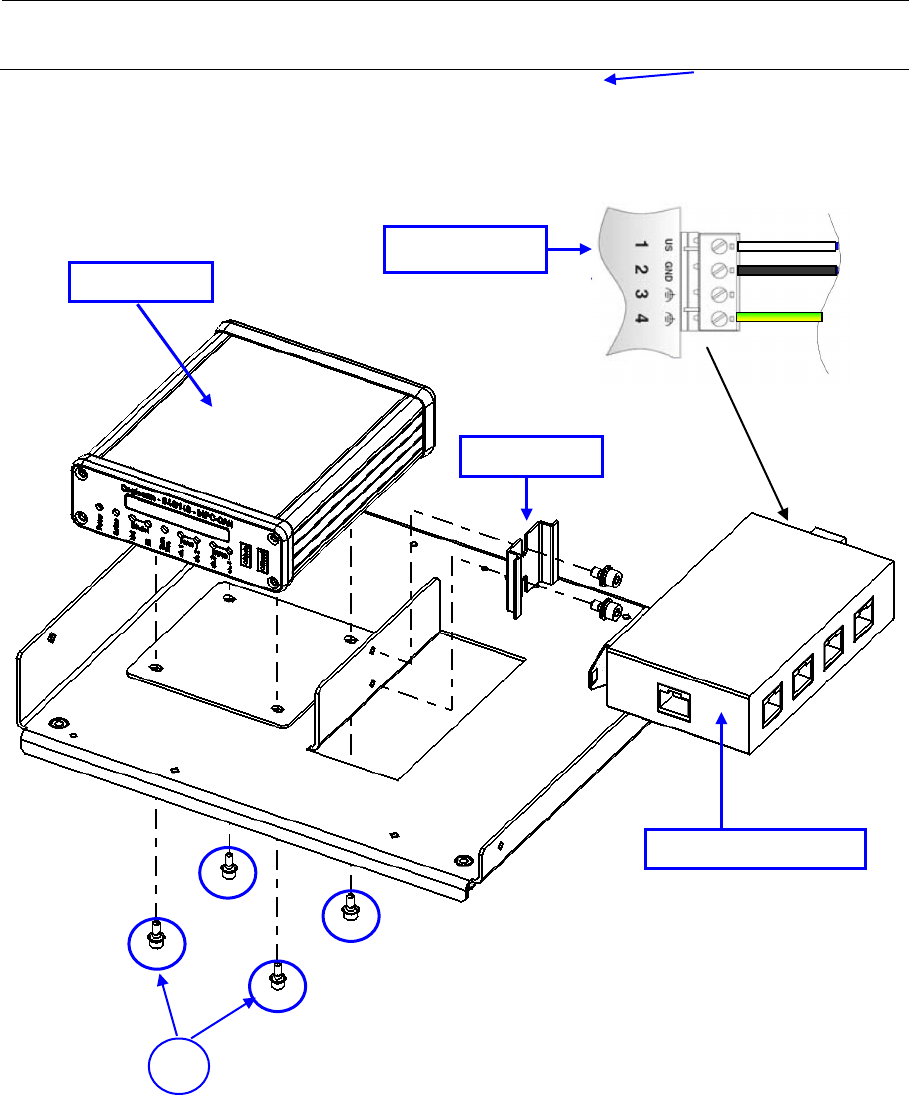

4．取下 4 处①，交换 MPC-CAN
5．从 DIN RAIL 上取下 SWITCHING HUB，并进行更换。
6．更换后，按照相反的步骤复原。
此时，从更换前的 MPC Prog 端子上取下防尘盖罩，安装到更换后的 MPC 上。
同时，取下保护更换前的 HUB 空端口的防尘盖罩，并安装到更换后的 HUB 上。
7．按照『IFS-NX 操作说明书』－「附录 A 设置要领书」，进行 MPC-CAN 登录。
电源端子台
黑
白
绿/黄
SWITCHING HUB
MPC-CAN
DIN RAIL
1
维护调整要领书
25-6
ON
OFF
1 2 3 4

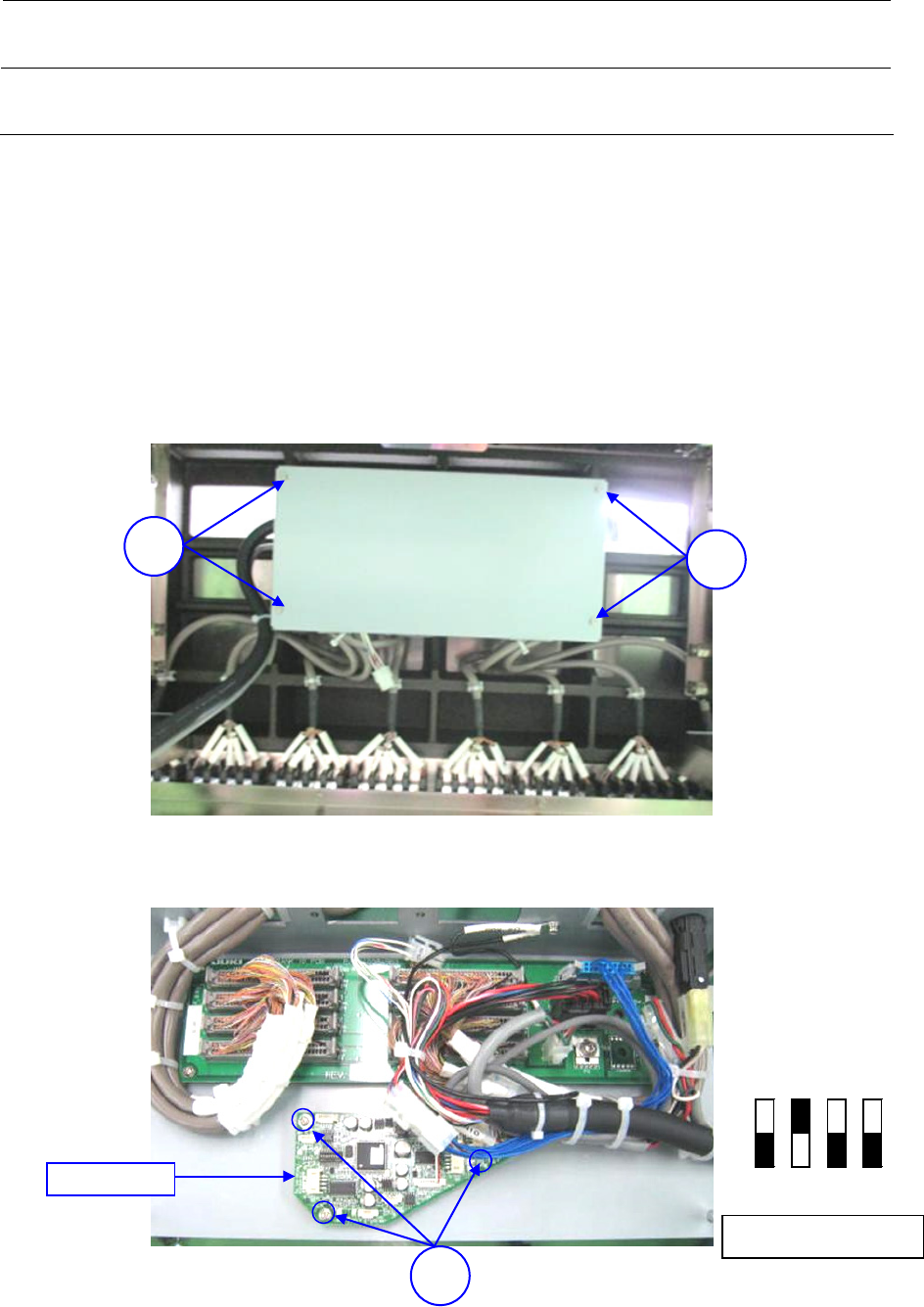

25-3 BANK ID
基板的更换方法
1． 拆下①，拆下托架。
2． 拔下连接到 BANK ID 基板上的电缆。
3． 请拆下螺丝②，更换 BANK ID 基板。
更换时，请将 DIPSW 的 1-4 的设置设定为与更换前的基板相同的设置（参见下图）。
DIPSW 5-8 请勿变更。
4． 更换后，按照相反的步骤复原。
1
1
2
DIPSW 1-4
的设定
BANK ID 基板
维护调整要领书
25-7
设定客户
IFS
服务器的
IP
地址，
按下「
Install
」按钮。
按下「
Next
」按钮。
开始安装，
显示 Completed 即完成。
按下「Close」按钮。
<BANK ID 基板更换后的 ID 写入步骤>
1． 在客户端 PC 上安装工具软件。
① cgs-FFBSNProgrammingUtility.exe ※IFS-NX 安装 DVD \Server\mpc-can
2． 将更换基板后的台架连接到客户外部准备电源(PW02)上，接通电源。
3． 启动台架 ID 写入软件。
选择
[
开始菜单
] - [
所有程序
] –
[Cogiscan] - [Cogiscan Feeder...]。
