维护调整要领书
26-1
26
电动台架用外部准备电源（
CAN
）
PW02
（
Electronic Trolley Power Station
（
CAN
））

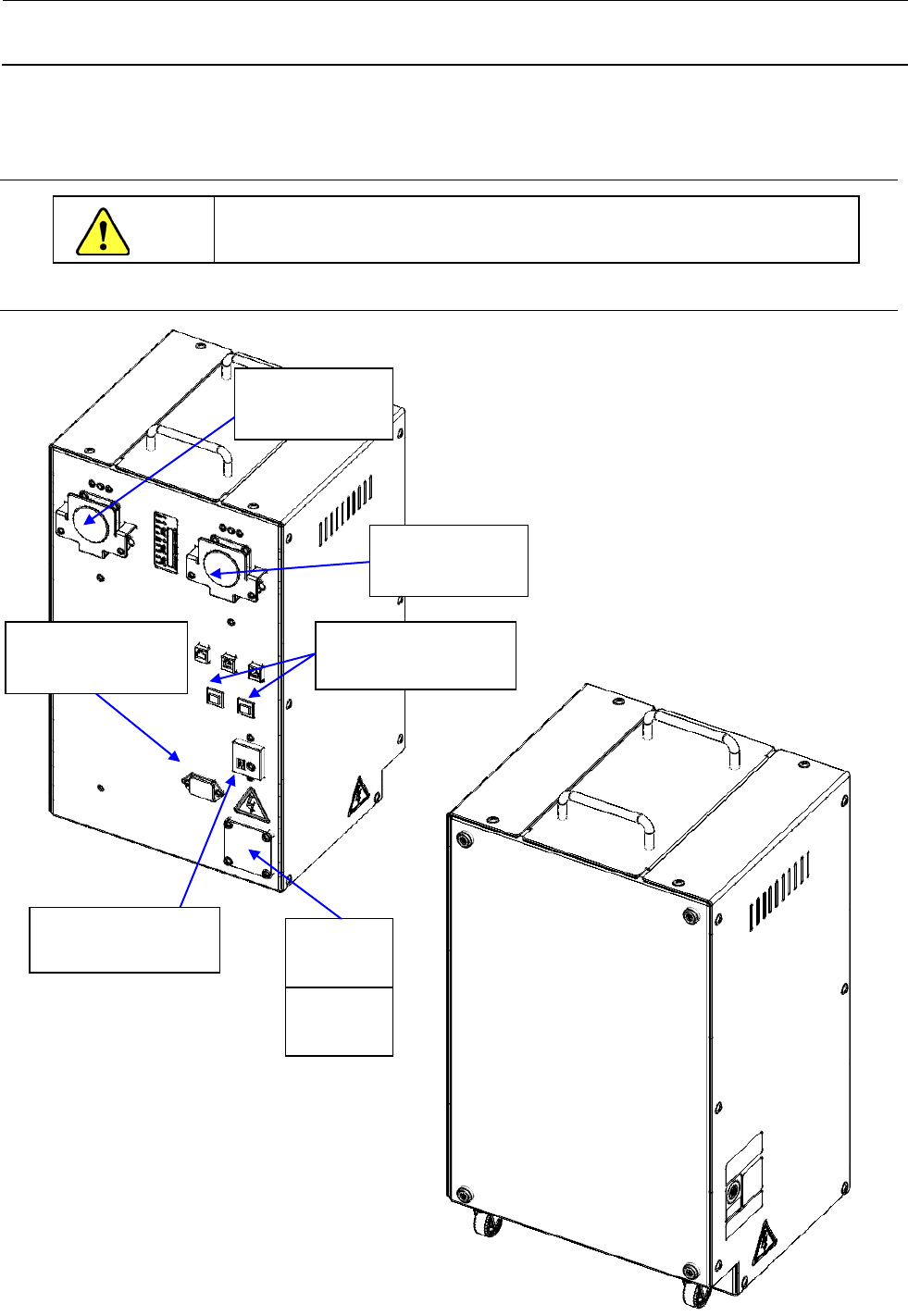

26-1 整体图
40052560
过滤器
40169812
E 台架接口 1
40113442
散热风扇
HA00506000A
电路保护器 1
HA00524000E
电路保护器 2、3
40169789
电源线接口
40169813
E 台架接口 2
为了防止意外启动导致的事故，请切断电源后再进行操作。
危险
维护调整要领书
26-2

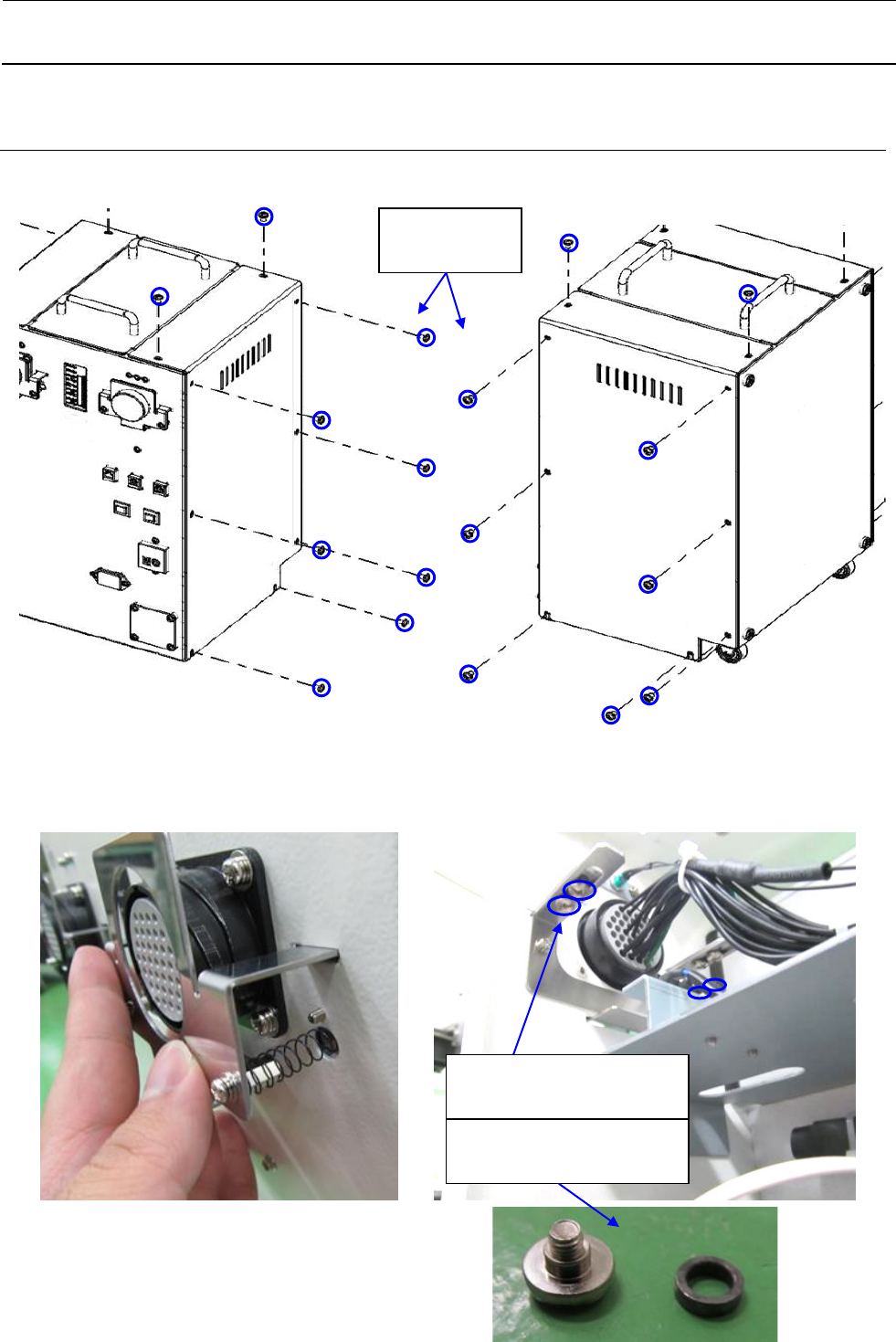

26-2 更换 E 台架接口
1) 请拆下左右 9 处螺丝(SM0040801SC)，打开护罩。
2) 请一边压住接口板，一边从主机内侧拆下 4 处螺丝(E1120706C00)，拆下接口板。(螺丝是穿过轴环
(40081808)固定的，请注意不要散失。)
E1120706C00
FREE LINK JOINT SCREW
40081808
FREE_LINK_JOINT_COLLAR
图
24-1
SM0040801SC
SCREW M4X8
维护调整要领书
26-3
3) 请拆下 E 台架接口的 4 处螺丝(SL4040891SC)、LED 的 2 处螺丝(SL4030891SC)及螺母
(NM6030001SC)。
4) 请拆下束线带、接插口（4 处）、FG 线，向箭头的方向拉，拔下 E 台架插头。
5) 安装时，请按照相反步骤操作。
SL4040891SC
SCREW M4 L=8
SL4030891SC
SCREW M3 L=8
NM6030001SC
NUT M3X0.5 TYPE1
FG 线
接插口（4 处）
束线带
