维护调整要领书
26-3

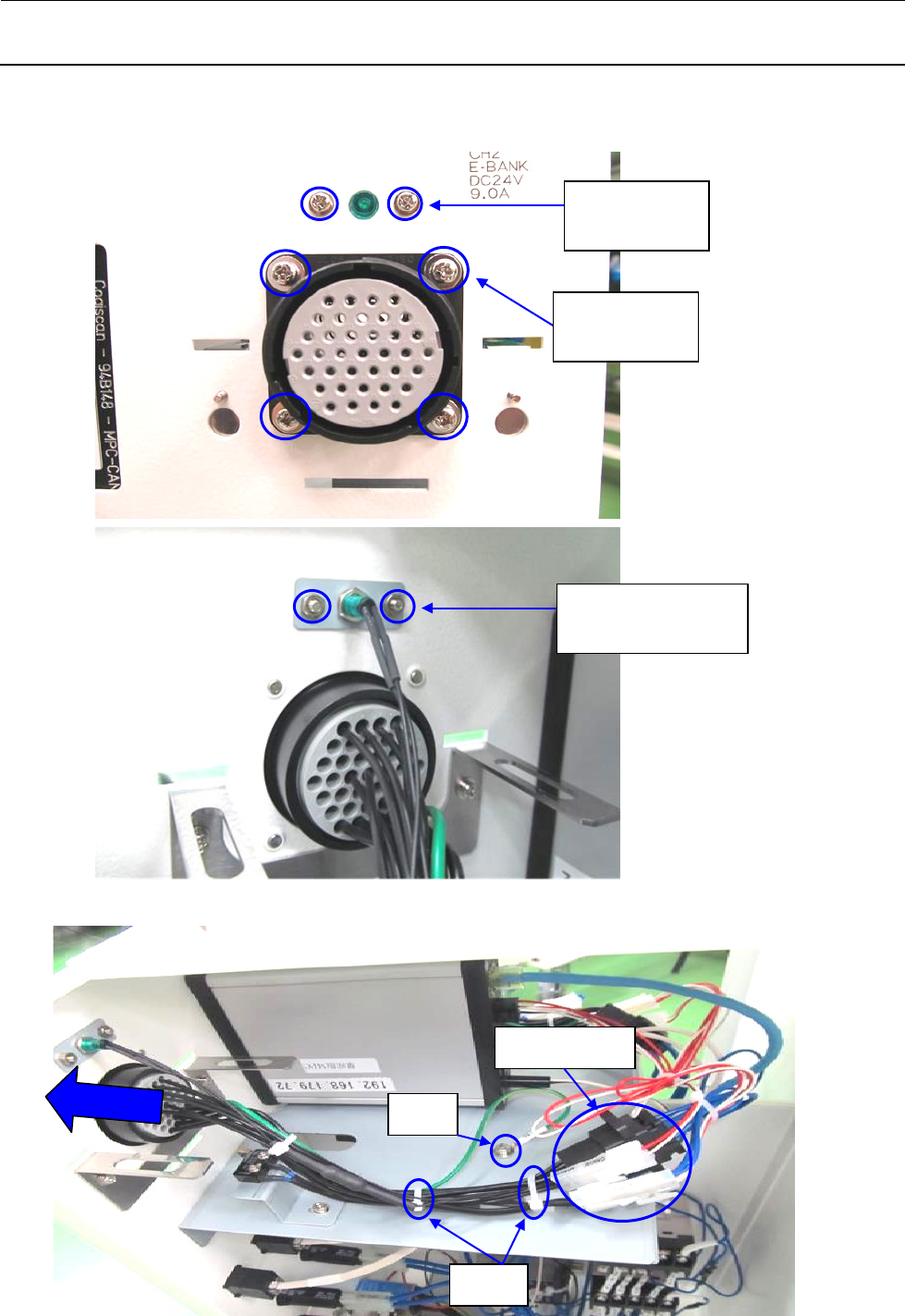

3) 请拆下 E 台架接口的 4 处螺丝(SL4040891SC)、LED 的 2 处螺丝(SL4030891SC)及螺母
(NM6030001SC)。
4) 请拆下束线带、接插口（4 处）、FG 线，向箭头的方向拉，拔下 E 台架插头。
5) 安装时，请按照相反步骤操作。
SL4040891SC
SCREW M4 L=8
SL4030891SC
SCREW M3 L=8
NM6030001SC
NUT M3X0.5 TYPE1
FG 线
接插口（4 处）
束线带
维护调整要领书
26-4

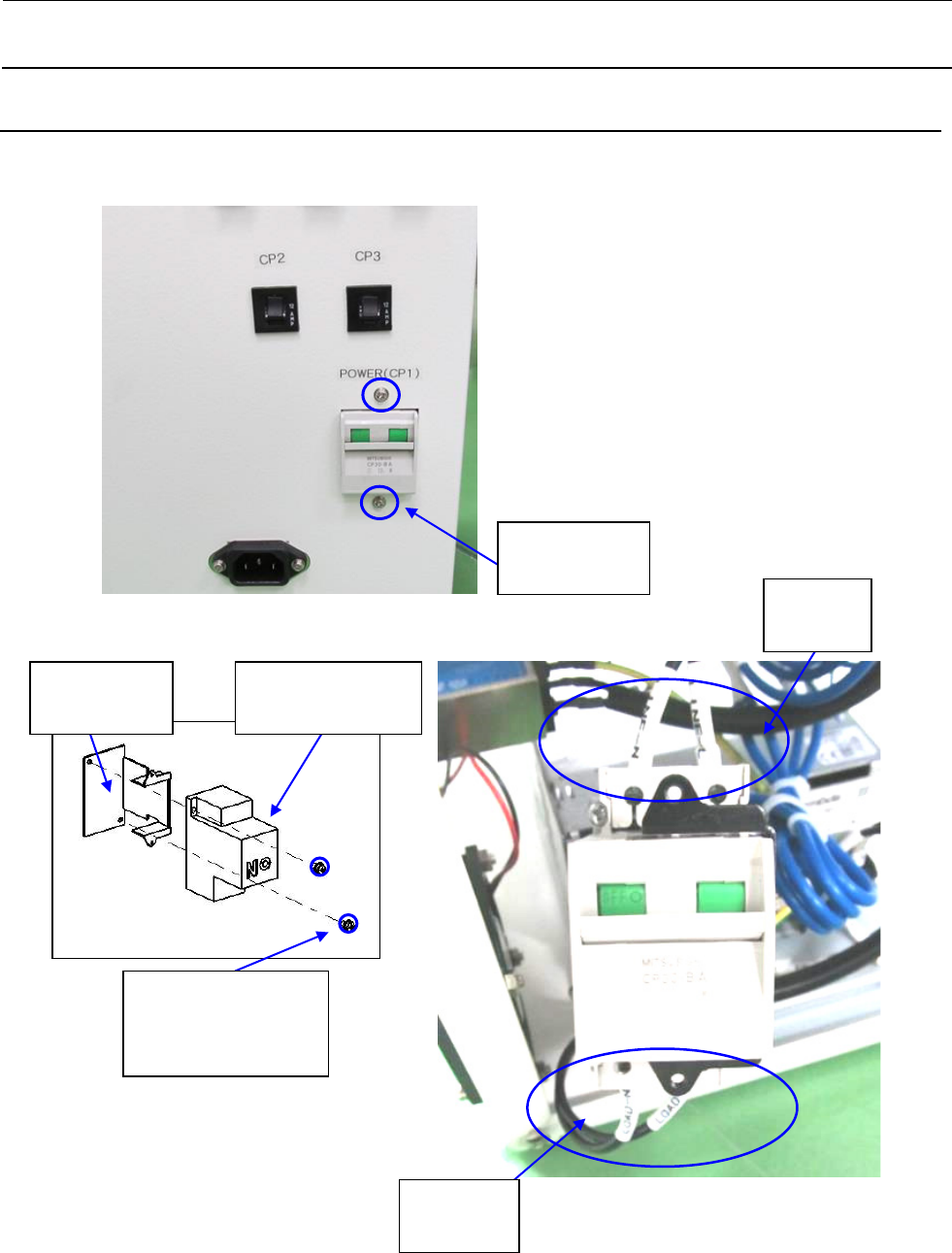

26-3 更换电路保护器１
1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请从主机前面拆下电路保护器１的 2 处螺丝(SL4090891SC)。
3) 请从电路保护器１拆下端子及安装金属件。
4) 安装时，请按照相反步骤操作。
SL4030891SC
SCREW M3 L=8
HA00506000A
电路保护器 1
附带螺丝
HA00506000A
电路保护器 1
HA005060020
安装金属件
LINE-L
LINE-N
LOAD-L
LOAD-N
维护调整要领书
26-5

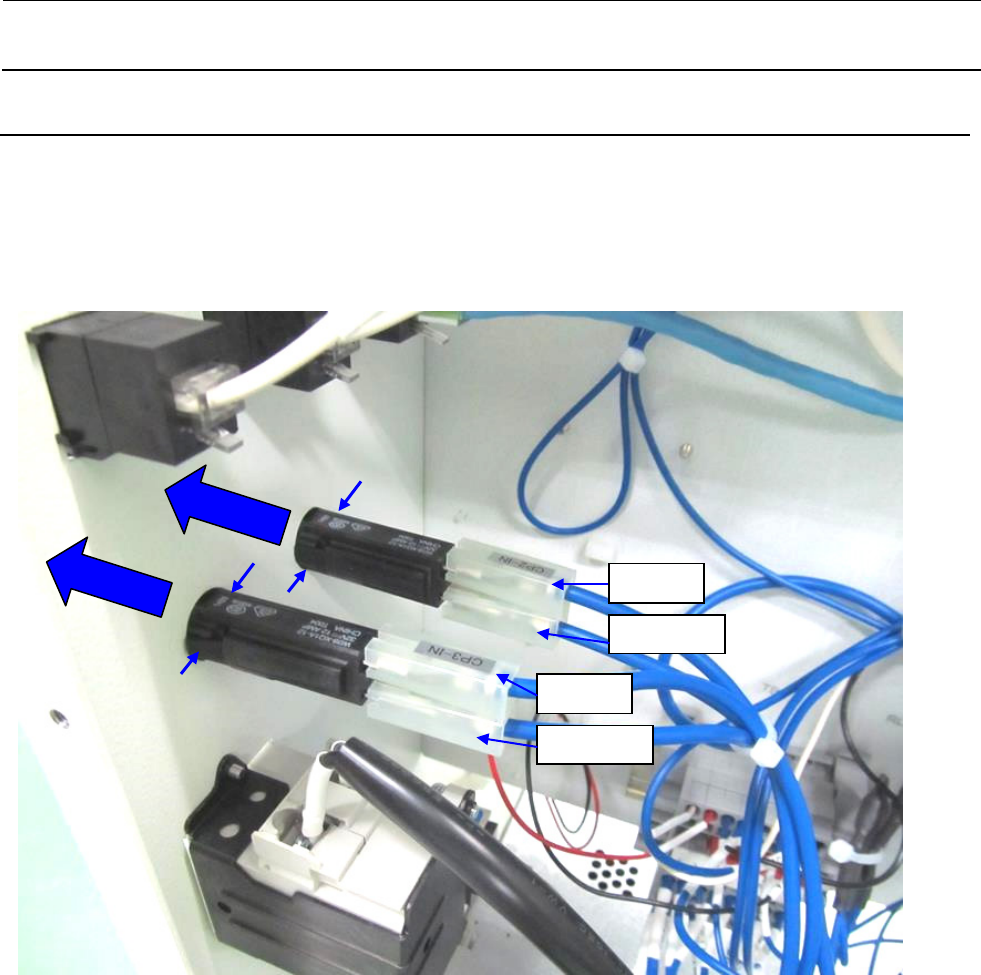

26-4 更换电路保护器 2、3
1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请拔下连接到电路保护器 2、3 的端子(CP-IN, CP-OUT)。
3) 如下图所示从左右捏住箭头部分，将电路保护器 2、3 向主机外侧拔出。
4) 安装时，请按照相反步骤操作。
CP3-IN
CP3-OUT
CP2-IN
CP2-OUT
