26-6 更换 SW 电源

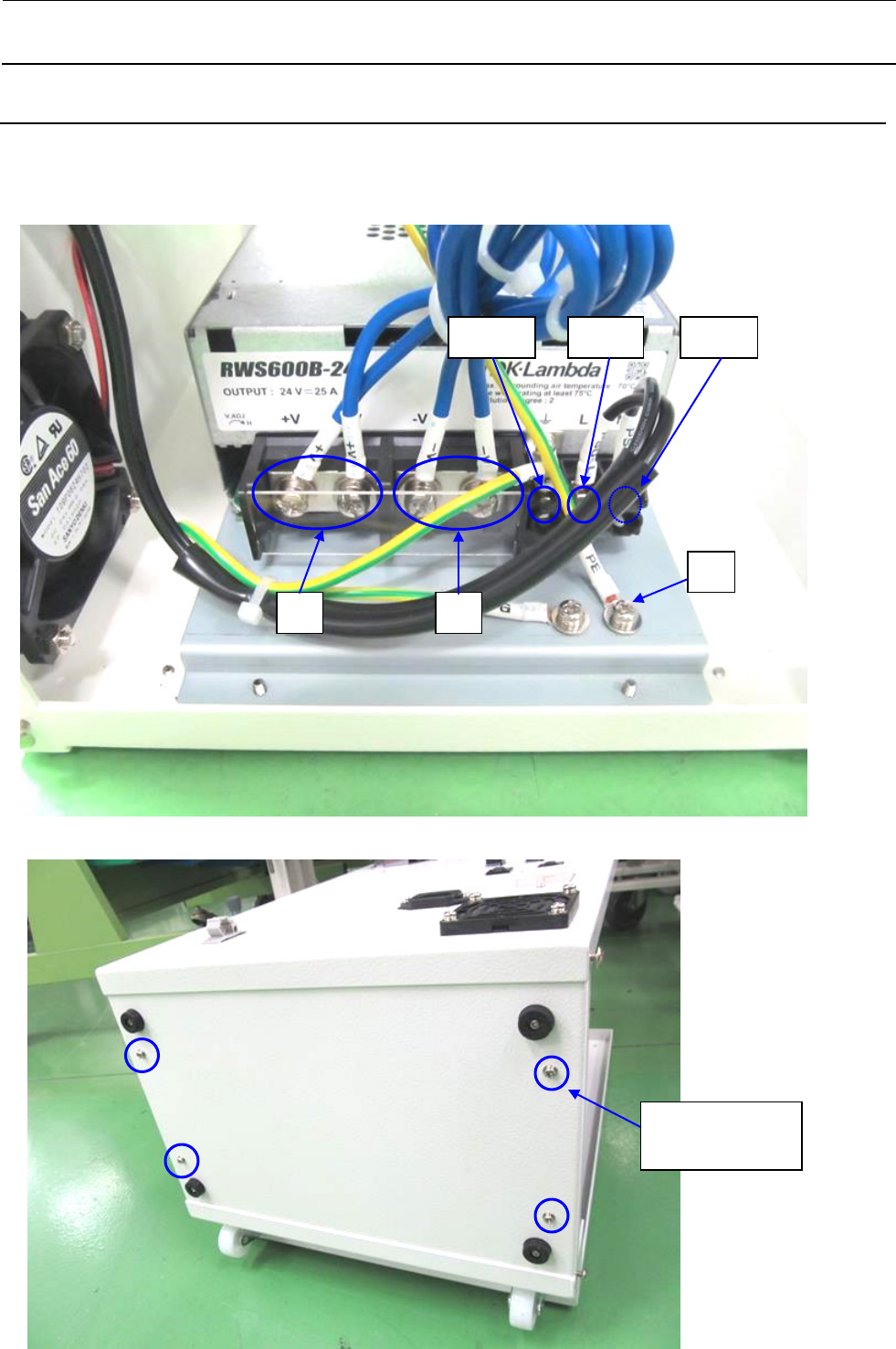

1) 请拆下螺丝，打开护罩。（参见图 24-1）
2) 请拔下连接在电源上的端子（+V,-V,PSU-FG,P SU -L,PSU-N,PE）。
3) 请拆下主机底面固定电源托架的 4 处螺丝(SL4030891SC)。
SL4030891SC
SCREW M3 L=8
+V -V
PSU-FG PSU-L PSU-N
PE
维护调整要领书
26-8

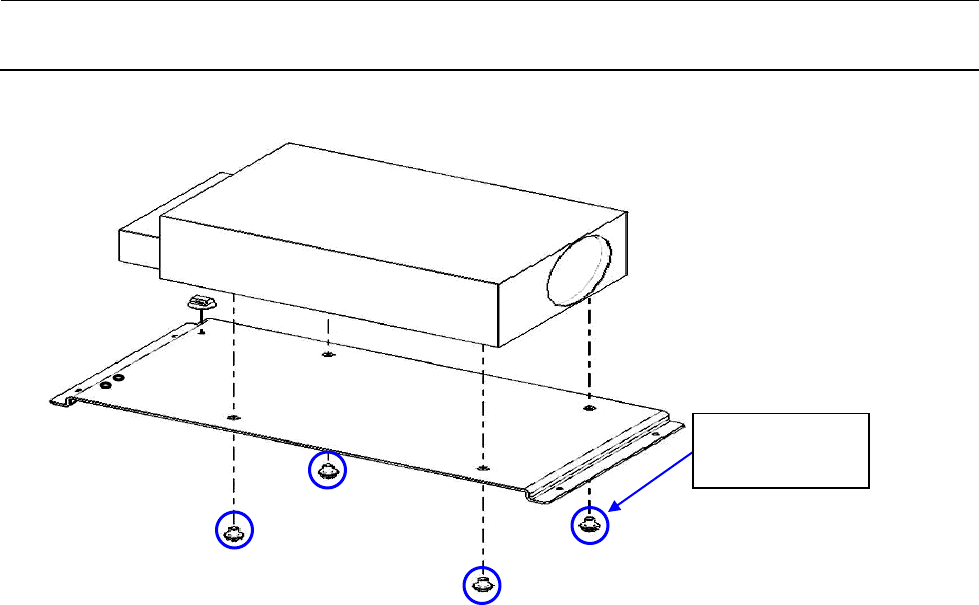

4) 请拆下电源的 4 处螺丝(SL4040891SC)。
5) 安装时，请按照相反步骤操作。
SL4040891SC
SCREW M4 L=8
维护调整要领书
26-9
26-7 更换继电器
1) 请拆下螺丝，打开护罩。（ 参见图 24-1）

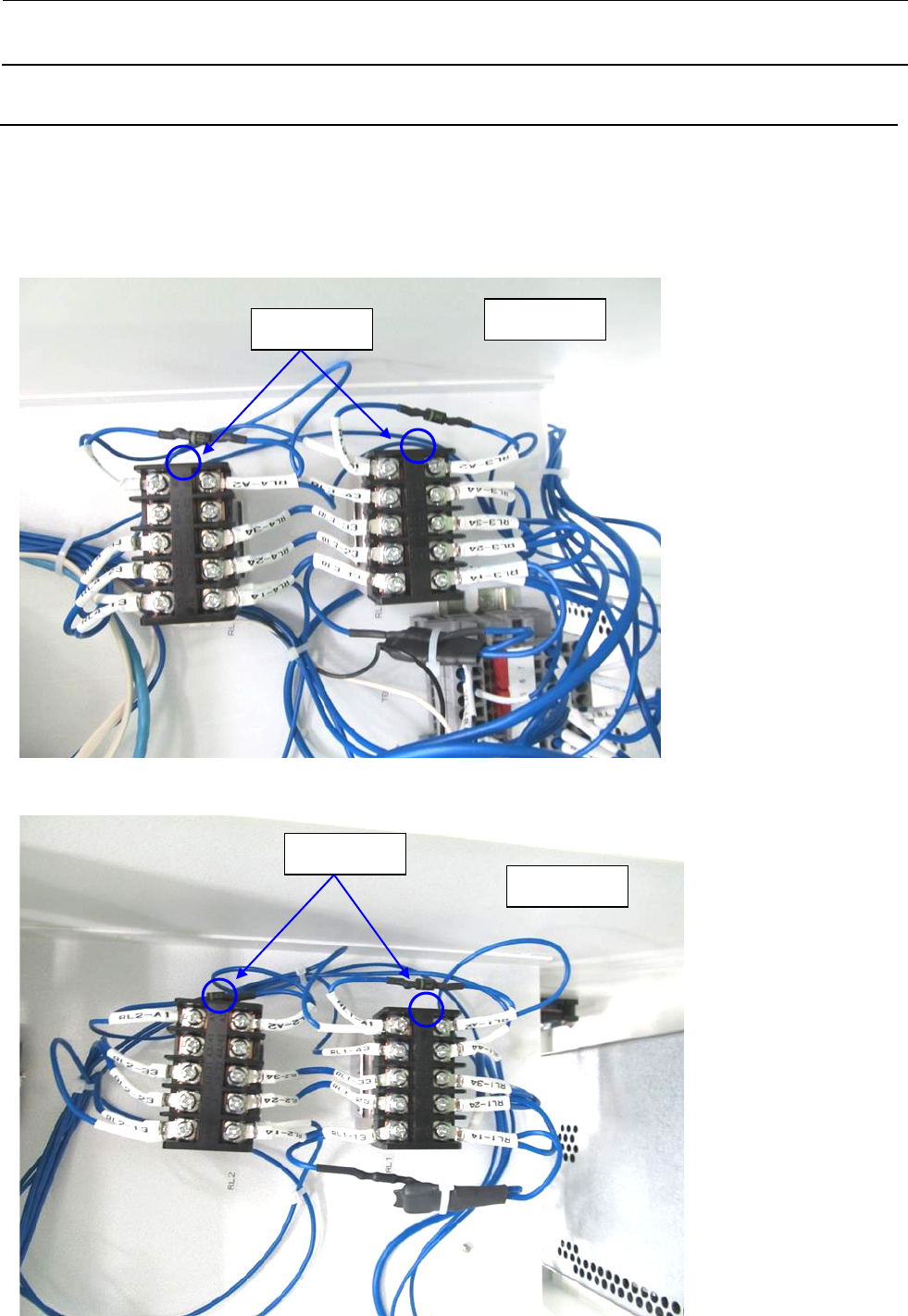

2) 请拔下连接在继电器上的端子，进行更换。
※请注意测试按钮的朝向。
・L 侧
・R 侧
测试按钮
测试按钮
主机背面侧
主机前面侧
