JUKI_KE-3010A_MAINTE_CH.pdf - 第366页

维护调整要领书 26 -9 26 -7 更换继电器 1) 请拆下螺丝，打开护罩。（参见图 24 -1 ） 2) 请拔下连接在继电器上的端子，进行更换。 ※ 请注意测试按钮的朝向。・ L 侧・ R 侧测试按钮测试按钮主机背面侧主机前面侧

维护调整要领书

26-8

4) 请拆下电源的 4 处螺丝(SL4040891SC)。

5) 安装时，请按照相反步骤操作。

SL4040891SC

SCREW M4 L=8

维护调整要领书

26-9

26-7 更换继电器

1) 请拆下螺丝，打开护罩。（参见图 24-1）

2) 请拔下连接在继电器上的端子，进行更换。

※请注意测试按钮的朝向。

・L 侧

・R 侧

测试按钮

主机背面侧

主机前面侧

维护调整要领书

26-10

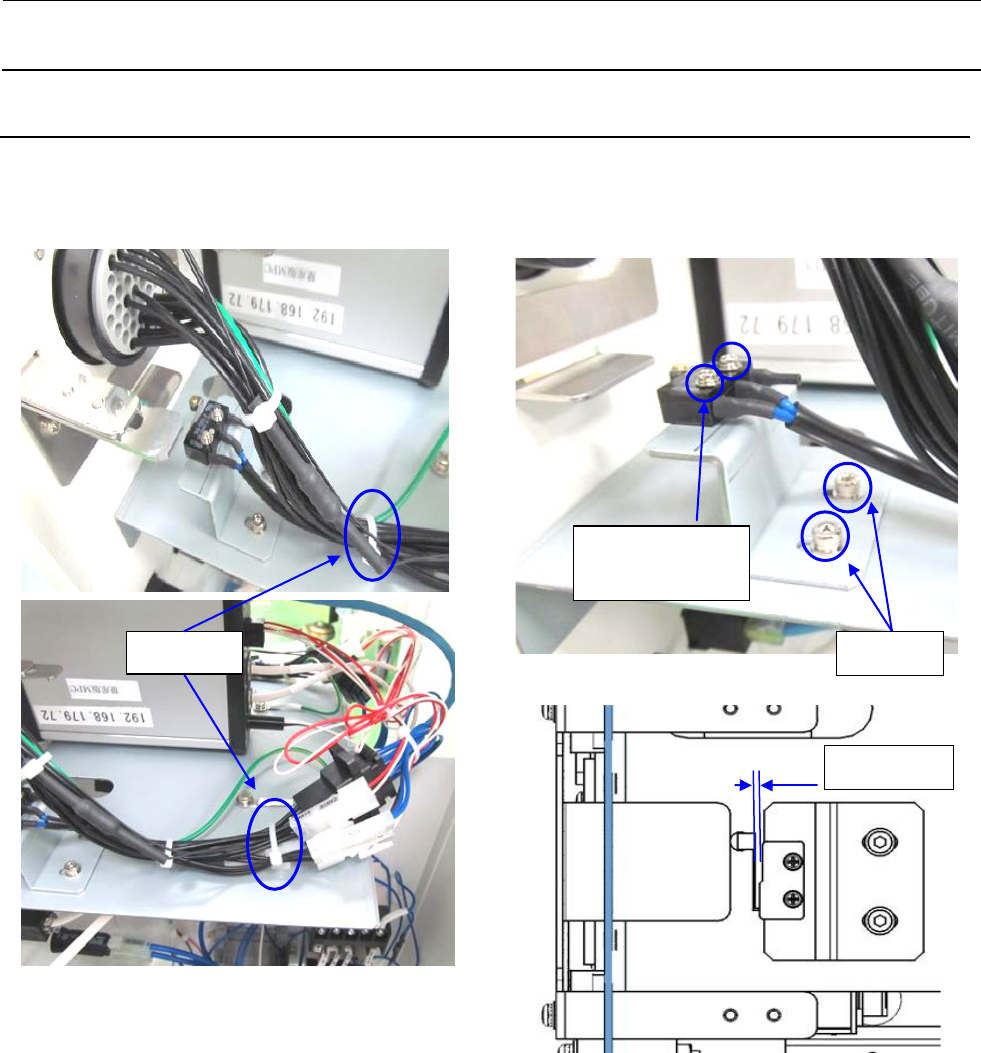

26-8 更换微动开关

1) 请拆下螺丝，打开护罩。（参见图 24-1）

2) 请拆下固定 E 台架接口的束线带。

3) 请拆下固定微动开关的 2 处螺丝，进行更换。

4) 更换后，按压接口板时，如上图所示请确认开关前端与开关主体之间的间隙为 1.0-1.5mm。如果不

是 1.0-1.5mm 时，请调节上图的螺丝，将其调整为 1.0-1.5mm。

5) 安装时，请按照相反步骤操作。

束线带

SL4021091SC

SCREW M2 L=10

调整螺丝

～

1.5mm
