维修调整要领书 A-2 货号 品名 用途 图 备考 40097735 VCS HT 夹 具 VCS 光量调整 VCS 摄像机缩放 VCS 摄像机焦点 偏差 KE - 30200/3020R 共用 E21399980A0 VCS 夹具板 D 组 ・ 反射、 BGA 光量粗调整 KE - 2000 系列共用 E21419980A0 VCS 夹具板 B 组 VCS 摄像机缩放 标准 VCS 用 KE - 2000 系列 KE - 740/76…

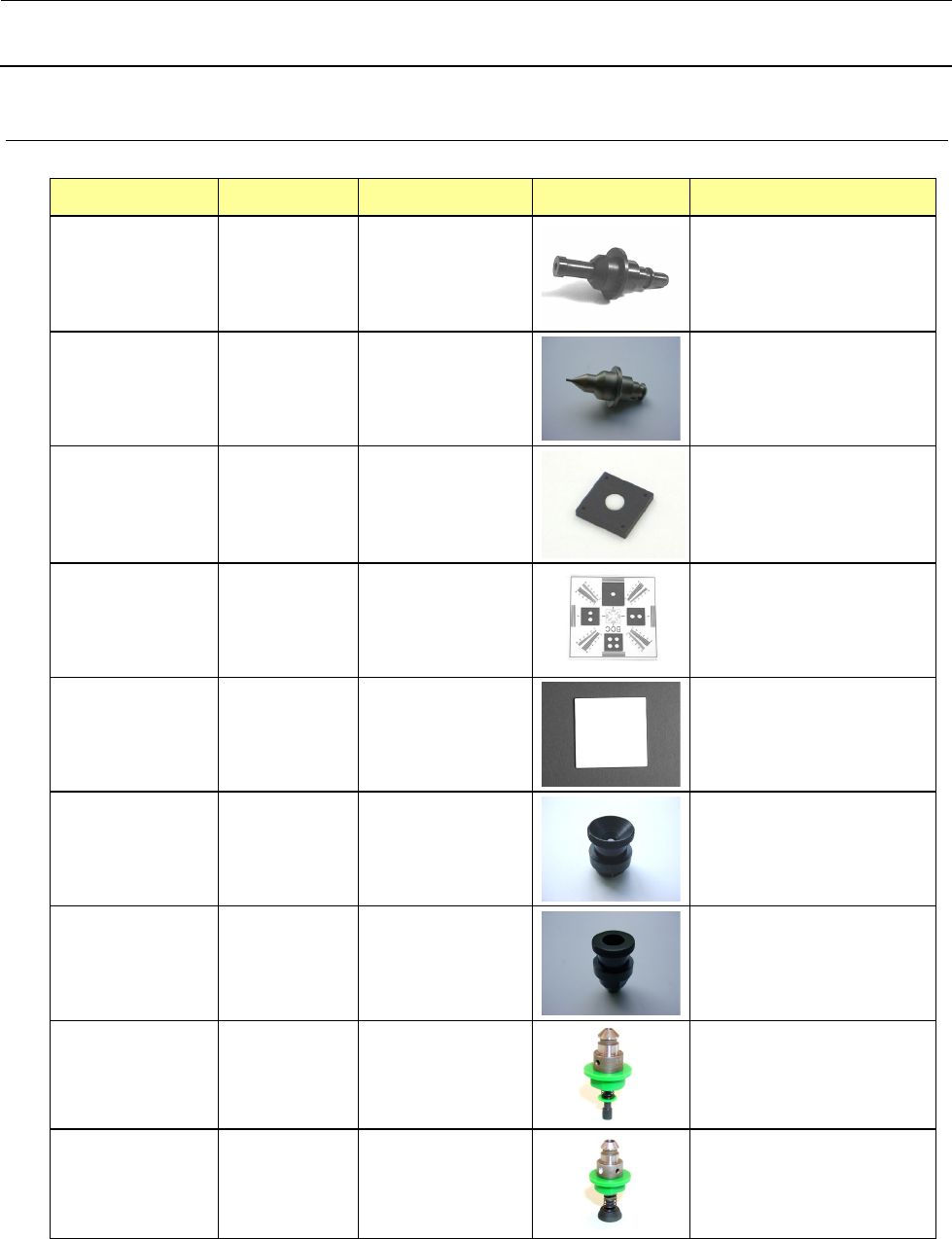

维修调整要领书
A-1
附录 夹具表
货号
品名
用途
图
备考
E2101998000
夹具吸嘴 A 激光偏差
KE-2000 系列共用
IC 贴装头用
40046647 JIG NOZZLE
LNC
激光偏差
LNC60 用
E51907290A0
CAL 部 V 组 VCS 摄像机偏差
KE-2000 系列共用
E2106998000
摄像机调整
夹具
OCC 摄像机偏差
KE-2000 系列
KE-700 系列共用
E2107998000
陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE-2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 共用
40053311 ATC
偏差部 80
ATC 偏差
（组装位置）
KE-2080/2080R 共用
40001343
吸嘴装配
505
CVS 高度偏差
KE-2000 系列共用
40001346
吸嘴装配
508
激光偏差
贴装头偏差
ATC 偏差等
KE-2000 系列共用

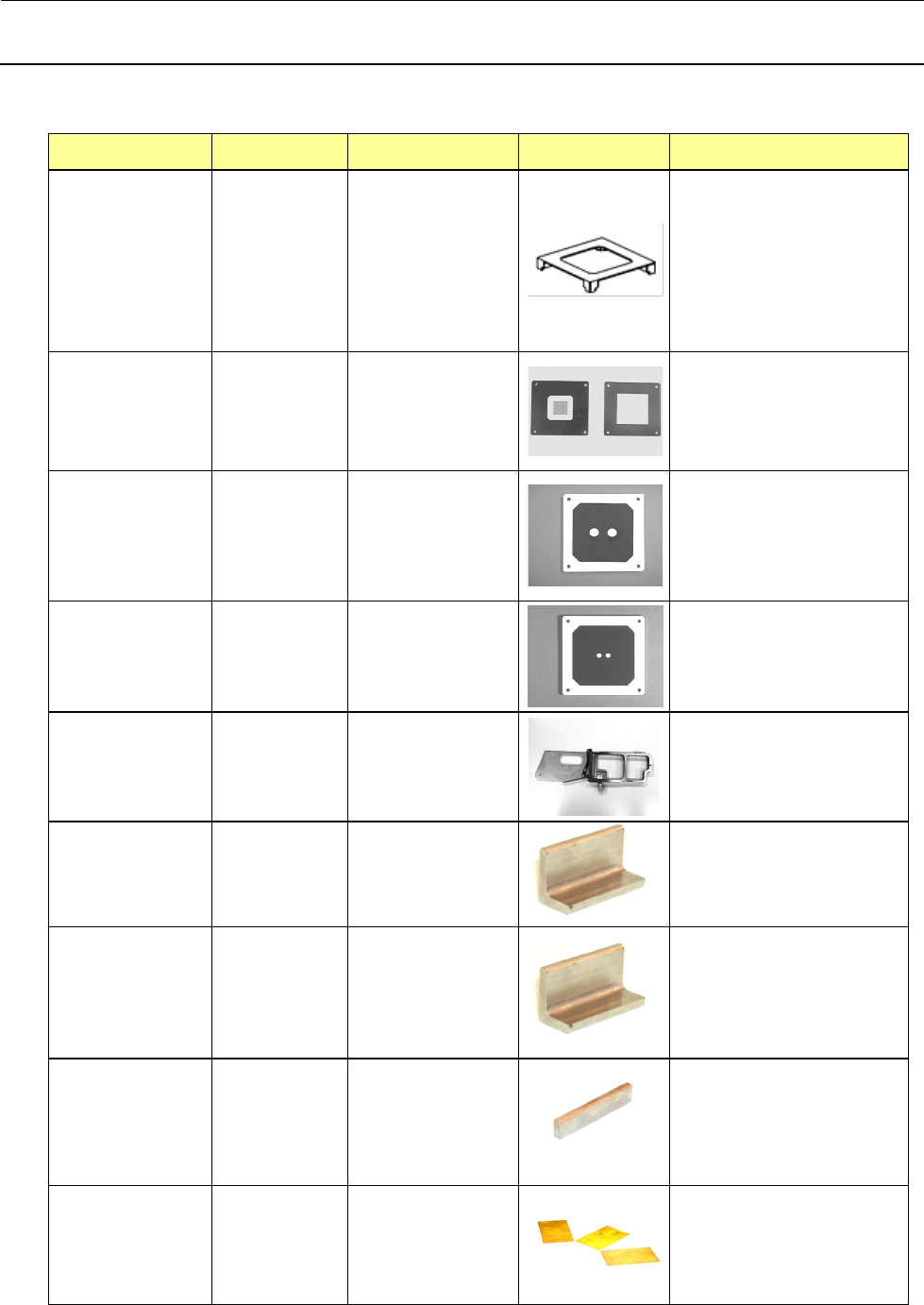

维修调整要领书
A-2
货号
品名
用途
图
备考
40097735
VCS HT 夹
具
VCS
光量调整
VCS
摄像机缩放
VCS 摄像机焦点
偏差
KE-30200/3020R 共用
E21399980A0 VCS
夹具板
D 组
・反射、BGA
光量粗调整
KE-2000 系列共用
E21419980A0 VCS
夹具板
B 组
VCS
摄像机缩放
标准 VCS 用
KE-2000 系列
KE-740/760 共用
E21449980A0 CSP
夹具板
B 组
VCS
摄像机缩放
选购品 VCS 用
KE-2000 系列
KE-740/760 共用
E6260705JA0
主供料器组
件
吸取基准位置偏
移量
与 TF 吸取位置调整用的
相同
40094362
X MSL
安装夹具
X 磁尺粘貼夹具
KE3020/3020R 共用
40114286
Y MSL
安装夹具
Y 磁尺粘貼夹具
KE3020V/3020VR 专用
（M・L 基板规格）
40094363 Y MSL
安装夹具
Y 磁尺粘貼夹具
KE3020/3020R 共用
(KE3020V/3020VR
(XL 基板规格))
40008106
MSC 间隙规 用于调整磁尺检
测头
T 0.25mm
T 0.35mm
T 0.45mm

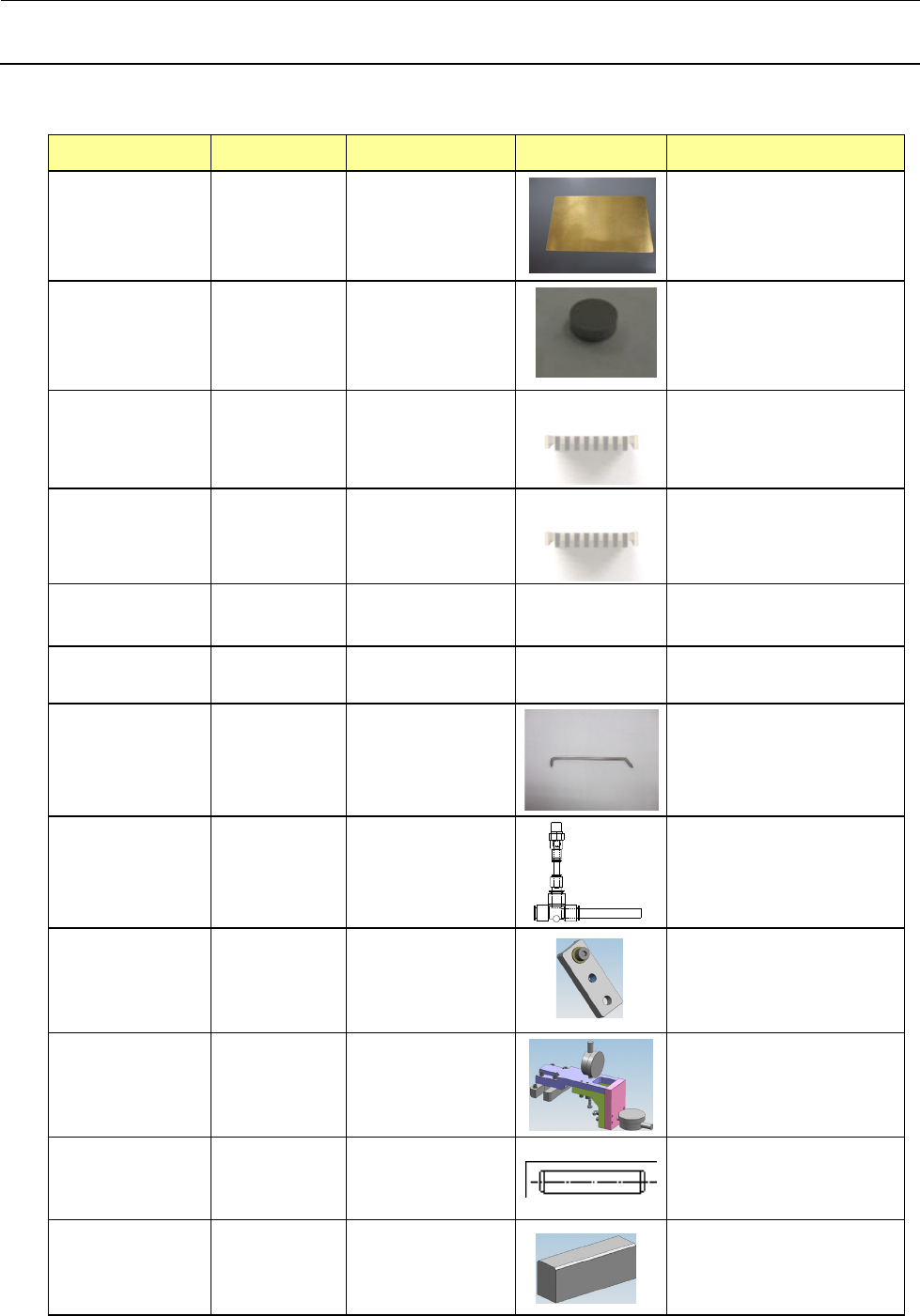

维修调整要领书
A-3
货号
品名
用途
图
备考
40073350
MSC 间隙规
0.15
用于调整磁尺检
测头
t 0.15
40098180
共面性调节
夹具
共面性偏移量
KE3020/3020R 共用
E2155998000
QFP 夹具 20
（无高低差）
用于确认共面性动作
E2157998000
QFP 夹具 VG
（有高低差）
用于确认共面性动作
40035041 WEIGHT
100G
用于控制负荷
用于确认负荷控制
40035042 WEIGHT
200G
用于控制负荷
用于确认负荷控制
40069372 JUMPER
JIG
用于调整 Z／θ 伺
服放大器的旋转
开关
40075695
露点检测器
组件
确认直通式过滤
器的安装
40098187
磁力表架调
整块
夹具
KE3020/3020R 专用
40098190
Y 滚珠螺杆
调整夹具
滚珠螺杆调整用
夹具
KE3020V3020VR 专用
PH0600282U0
PARALLEL
PIN TYPE B
6X28
共面性夹具
共面性组装用
40098185 Y MSL H
安装冶具
Y 磁尺探头调整
夹具
KE3020/3020R 共用
