3-40 3 5. 1 年 ■ 不拆卸贴装头，直接在机器内进行维护保养时 进行维护保养时，请务必遵守下列注意事项。 e 1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。 2. 按下紧急停机按钮，使贴片机进入紧急停机状态。 3. 将料车从贴片机上卸下。 4. 将方巾垫在顶板上。 c 注意 花键轴的动作出现不稳定或有异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。 5.1 MU 贴…
3-39
3
4.1.4 侧面视觉相机 ( HS 贴装头 )
装配 HS 贴装头的贴片机，其侧面视觉相机安装在 HS 贴装头部。建议定期清洁侧面视觉相机的照明扩散板 ( 弹簧座 )
与反光镜。
1
将全部吸嘴放回吸嘴交换站中。
1. 按 [ 装置 ] 按钮，打开“Head”选项卡画面，
按 [ 更换吸嘴 ] 按钮。
2. 显示“更换吸嘴”对话框之后，从“贴装头号码”
下拉框中选择“ALL”，从“吸嘴类型”下拉框
中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56300-N5-00
n
要点
若没有选配吸嘴交换站，请按下紧急停机按钮之后，用手取
下所有吸嘴。
e
2
移动贴装头。
按下紧急停机按钮之后，将贴装头移到便于操作的
位置。
3
清洁反光镜开口部与弹簧座。
用光学仪器专用软刷清除反光镜开口部与弹簧座上
黏附的尘屑。
553B1-N5-00
c
注意
请勿使用溶剂擦拭。否则，扩散板的表面会变色。
参考
光学仪器专用软刷为选购件。
放回吸嘴
Step 1
清洁反光镜开口部与弹簧座
Step 3
开口部
弹簧座(扩散板)
光学仪器专用软刷
3-40
3
5.1 年
■ 不拆卸贴装头，直接在机器内进行维护保养时
进行维护保养时，请务必遵守下列注意事项。
e
1.将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2.按下紧急停机按钮，使贴片机进入紧急停机状态。
3.将料车从贴片机上卸下。
4.将方巾垫在顶板上。
c
注意
花键轴的动作出现不稳定或有异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。
5.1 MU 贴装头
5.1.1 花键轴的清洗
花键轴的空气通道内如果有异物或脏污粘附，会导致发生吸附、贴装错误。虽然供气状态和实际运转时间会有所
不同，但一般 1 年左右需清洗 1 次。
1
从所有贴装头上拆下吸嘴。
用手拆下吸嘴，或使所有贴装头上的吸嘴被放回吸
嘴交换站。
2
拆卸输气管。
从各个贴装头的轴承套上分别拔下输气管。
55334-N5-00
3
准备清洗工具。
1. 在清洗工具 (KHN-M8860-00X) 的塑料泵中装
入 IPA ( 异丙醇酒精 )。
2. 在作业位置的正下方垫上无尘布或放置纸杯等
容器。
55335-N5-00
c
注意
请勿使用非 IPA ( 异丙醇酒精 ) 的溶剂。
拆卸输气管
Step 2
输气管
轴承套
清洗工具
Step 3
塑料泵
喷嘴
IPA
3-41
3

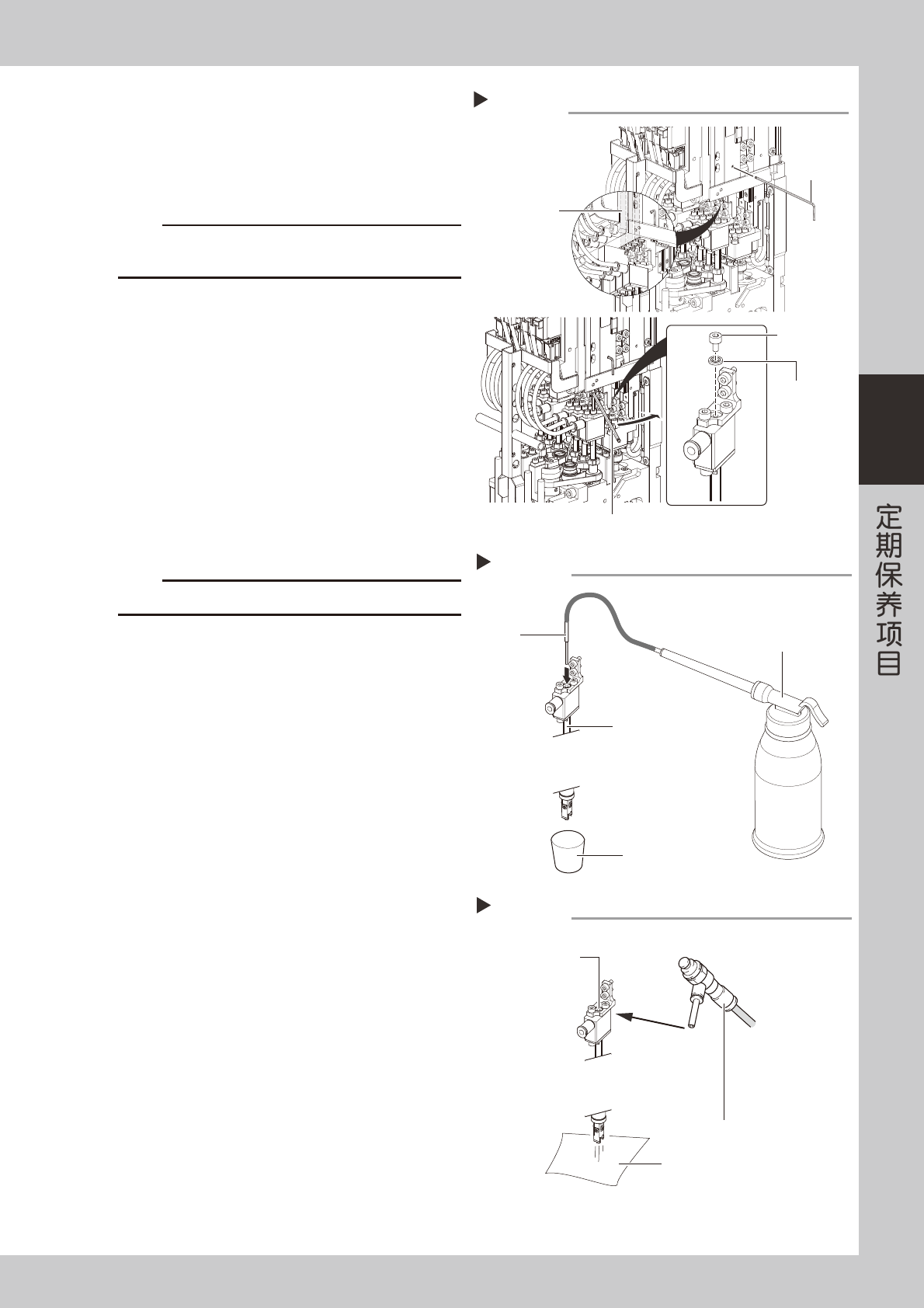

4
拆卸维护用螺栓。
1. 降下所有贴装头之后，将六角扳手 (2) 插入右
图所示的孔中，使贴装头保持下降状态。
2. 用六角扳手 (2.5) 拆下右图所示的维护用螺栓。
55336-N5-10
c
注意
请降下贴装头之后谨慎操作，因为磁性工具等碰触线性标尺
部，可能会损坏线性标尺。
5
清洗花键轴内部。
1. 将清洗工具的喷嘴插入花键轴。
2. 注入 IPA 清洗花键轴的空气通道。
55337-N5-00
6
对花键轴的空气通道进行喷气。
1. 将喷气工具 ( 选购件 ) 插在气源插口上。
2. 用无尘布挡在花键轴的前端后，用喷气工具对
花键轴内进行喷气。
3. 确认不再有脏污流到花键轴前端的无尘布上后，
安装维护用螺栓。
55338-N5-00
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
7
反复进行上述操作。
反复 Step4 〜 Step6 的操作，清洗所有贴装头的花
键轴内部。
8
将输气管和吸嘴装回原位。
拆卸维护用螺栓
Step 4
维护用螺栓
密封圈
六角扳手(2)
线性标尺
六角扳手(2.5)
清洗花键轴
Step 5
喷嘴
花键轴
塑料泵
纸杯等容器
对花键轴内进行喷气
Step 6
从此孔进行喷气
喷气工具
无尘布等
