3-48
3

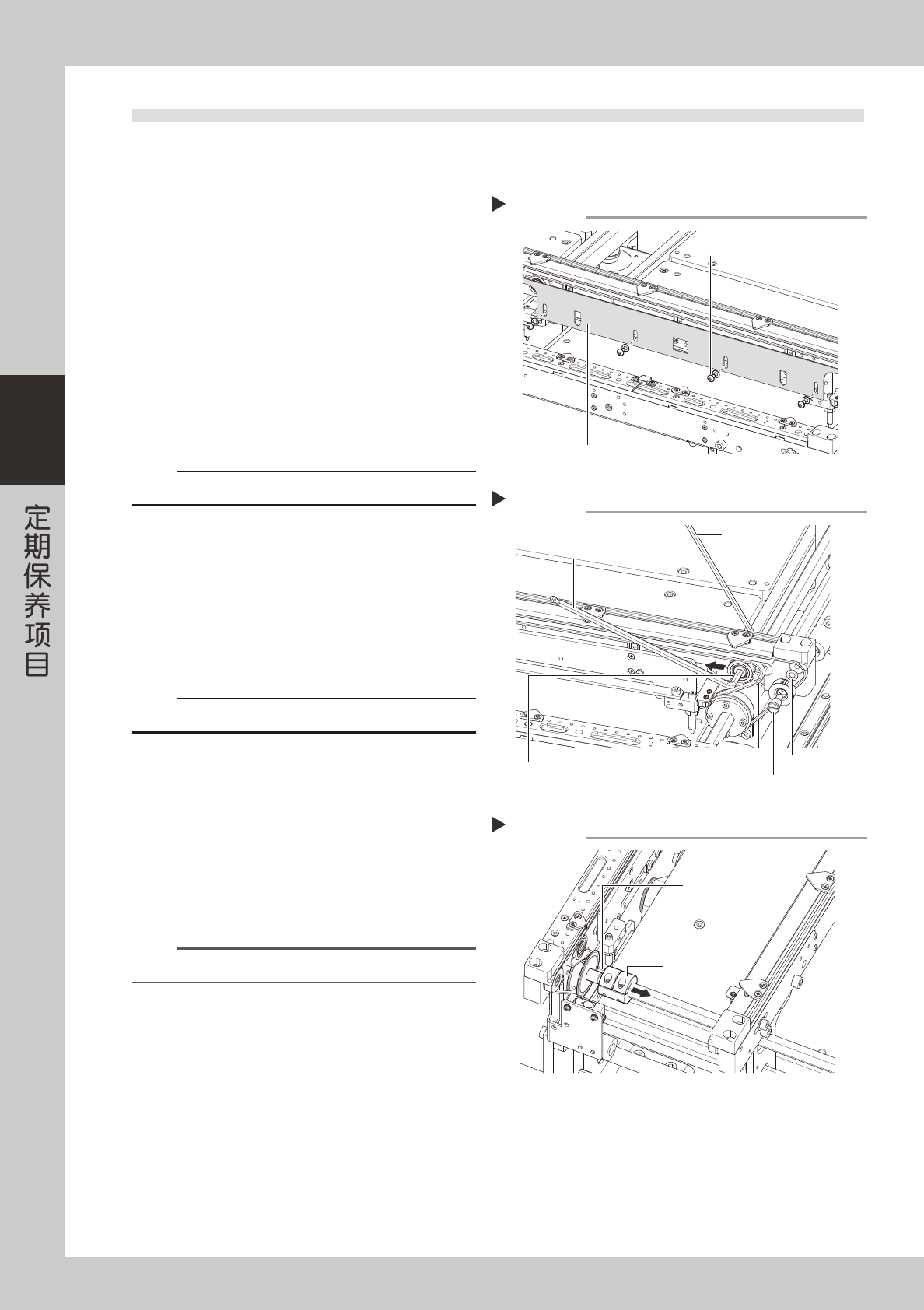

5.4 传送部
5.4.1 传送带的点检与导轨的清洁
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按下紧急停机按钮，使贴片机进入紧急停机状
态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在顶板上。
2
拆卸基板固定夹
。
用六角扳手 (2.5) 拆下固定基板固定夹的固定螺栓
( 右图中所示的 4 处 ) 后，取下基板固定夹。
55339-N5-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
3
放松传送带。
1. 用 2 根六角扳手拧松张紧轮后，移至长孔最边
端 ( 松弛方向 )。
张紧轮侧 ：5mm
固定侧 ：4mm
2. 用一字螺丝刀拧松传动轮轴，拆下传动轮。
55340-N5-00
c
注意
请勿丢失垫圈。
4
使驱动传送带用的驱动轮与轴分离。
1. 用六角扳手 (2.5) 拧松联轴器部的螺栓。
2. 使联轴器与驱动轮分离，以便使传送带可以从
空出的缝隙中取出。
55341-N5-00
5
从传送装置中取出传送带。
确认拆下的传送带是否有龟裂或磨损。
n
要点
传送带有龟裂或磨损时，换上新的传送带。
6
清洁传送部。
用细刷或无尘纸清洁传送轨托架与基板导轨之间的
缝隙。
拆卸基板固定夹
Step 2
基板固定夹
基板固定夹的固定螺栓
放松传送带
Step 3
六角扳手(4)
六角扳手(5)
张紧轮
垫圈
传动轮轴
旋松联轴器
Step 4
从此空隙中取出
传送带
联轴器
3-49
3

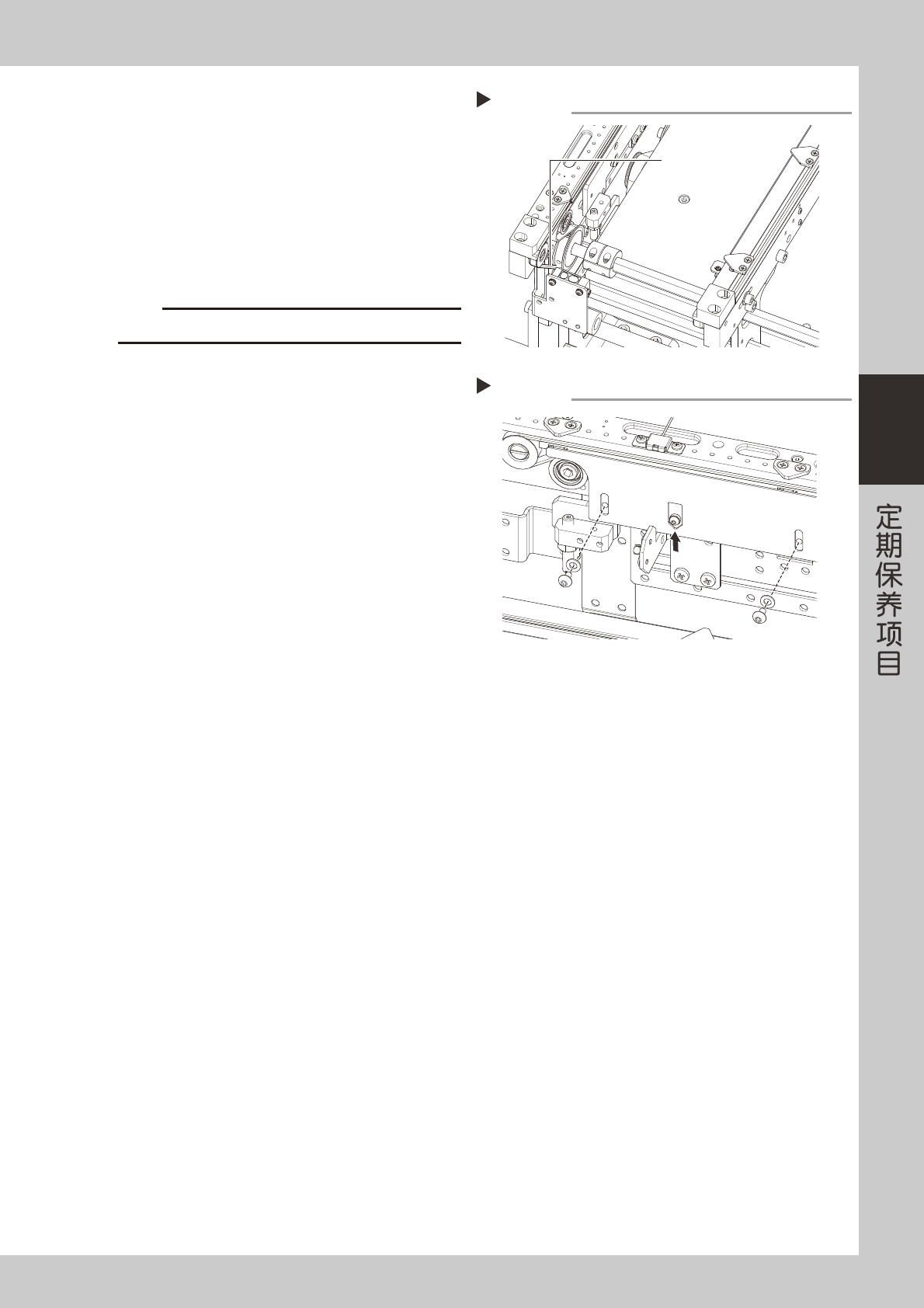

7
将传送带装回原位。
1. 将传送带挂在张紧轮上。
2. 再将传送带挂到前端的传动轮后，固定传动轮
轴。
3. 使联轴器与驱动轮连接并进行固定。
4. 移动张紧轮调节张力后，拧紧螺栓。
轨道 1 ：260 〜 320Hz
轨道 2 ：180 〜 220Hz
55342-N5-00
c
注意
传送带张紧轮、传动轮的拧紧扭矩，务必设置为 5.5N/m。
8
安装基板固定夹板。
将基板固定夹板嵌入原位后，边向上抵住右图所示
的箭头部 (1 张板上有 2 处 )，边拧紧基板固定夹板
的固定螺栓。
55343-N5-00
测量张力的位置
Step 7
测量张力的位置
(各轨道的外侧)
安装基板固定夹板
Step 8
3-50
3

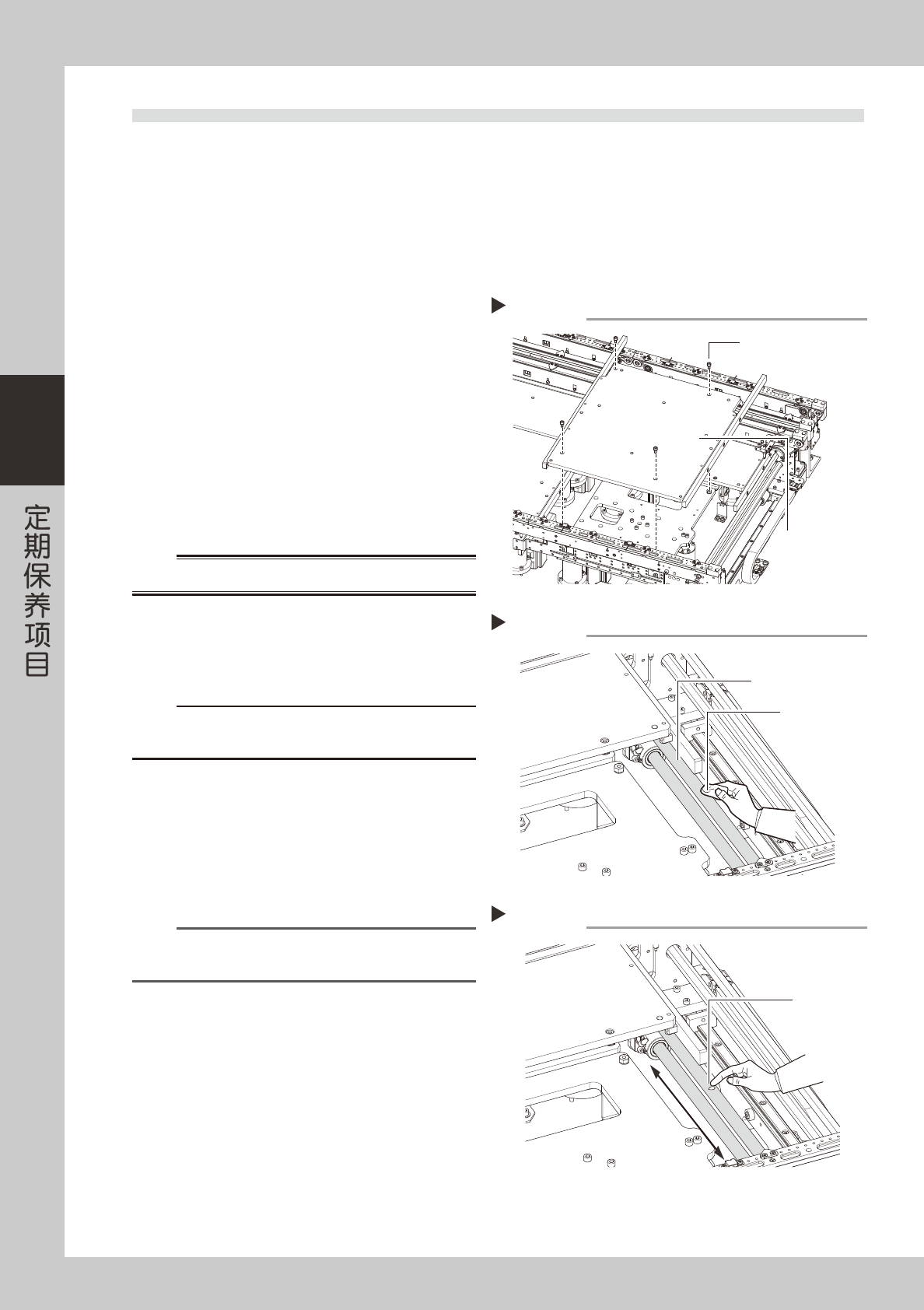

5.5 W 轴部
5.5.1 W 轴滚珠丝杆的清洁与加油
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
2
将轨道 1 的传送宽度调至最大。
1. 解除贴片机的紧急停机状态，按操作画面上的
[ 装置 ] 按钮，在移动轴的画面中将轨道 1 的传
送宽度调至最大。
2. 降下顶板。
3
拆卸顶板。
e
1. 按下紧急停机按钮。
2. 用六角扳手 (4) 拆下固定顶板的 4 根螺栓后，
拆出顶板。
55346-N5-00
w
警告
顶板较重，拆装时务必注意安全。
4
清洁滚珠丝杆部。
用无尘纸等擦去滚珠丝杆上的脏污润滑油与尘屑。
55347-N5-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
5
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚珠丝
杆的表面及螺旋沟槽部。
55348-N5-00
6
将顶板装回原位。
n
要点
按照与轨道 1 相同的步骤，继续对轨道 2 的滚珠丝杆进行清洁、
加油。
拆卸顶板
Step 3
固定顶板的螺栓(4处)
顶板
清洁滚珠丝杆
Step 4
无尘纸
滚珠丝杆
涂抹润滑油
Step 5
均匀涂抹
润滑油
