4-3
4
2.2 UPS 蓄电池的更换
蓄电池有一定的使用寿命。根据使用环境，使用寿命会有所不同，但一般建议 3 年左右最好更换 1 次蓄电池。
下面，介绍更换 UPS 内置蓄电池的方法。
w
警告
更换蓄电池，必须由有电工操作经验以及专业知识的人员进行。
1
切断贴片机的电源。
w
警告
请勿在紧急停机等状态下更换蓄电池。因为，此时 UPS 还处
于工作状态，非常危险。
2
拆卸正面面板。
用十字螺丝刀拆下固定正面面板的装配螺钉。
55404-N5-00
3
断开蓄电池的连接器。
将 UPS 侧与内置蓄电池侧的连接器断开。
4
拆卸蓄电池固定板。
拆下固定蓄电池固定板的装配螺钉后，取下蓄电池
固定板。
5
换上新的蓄电池。
拔出需要更换的蓄电池后，插入新的蓄电池。
6
组装回原来的状态。
按照与 Step2 〜 Step4 相反的步骤将 UPS 组装回原
来的状态。
7
确认组装是否正确。
1. 接通贴片机的电源。
2. 按 UPS 的 ON 按钮，确认 BATTERY LED 已熄灯。
n
要点
关于 UPS 的详细内容，请参阅选件手册中的“UPS ( 不间断
电源装置 )”或 UPS 生产厂商的使用说明书。

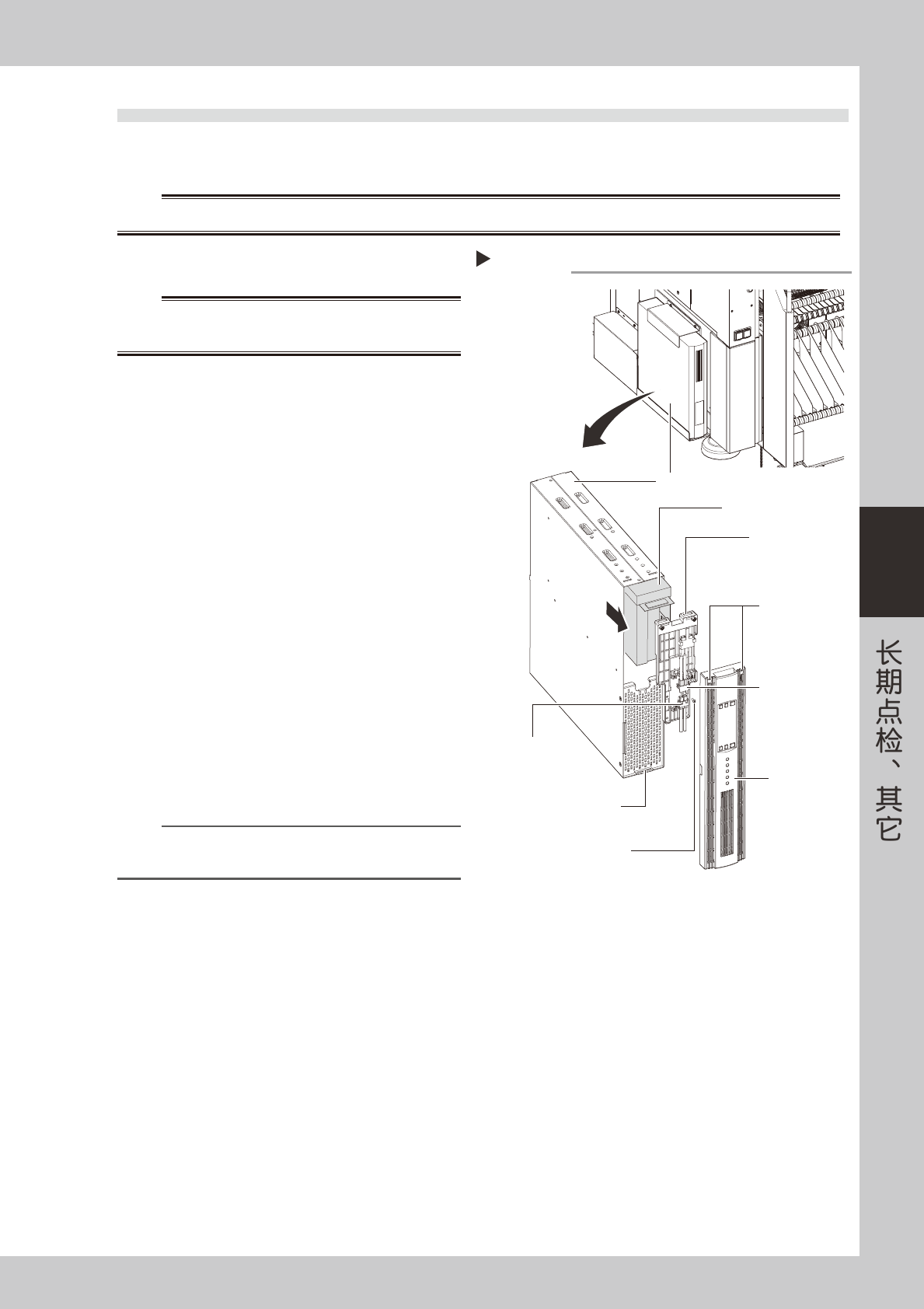

内置蓄电池的更换
UPS
UPS安装在面向贴片机
背面时的左下方
内置蓄电池
内置蓄电池侧的
连接器
UPS侧蓄电池
连接器
蓄电池固定板
正面面板
正面面板卡钩
蓄电池固定板
装配螺钉
正面面板装配螺钉
4-4
4
3.cATS 料车的点检、清洁与加油
cATS 料车的点检项目，如下表所示。
点检位置 部件名 点检、加油 点检频率
载料箱与载盘 检查是否有变形、磨损、老化 每天
AZ 轴
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
每月皮带 检查皮带是否有松弛、磨损、老化
滚珠丝杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
AH 轴
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
6 个月
皮带 检查皮带是否有松弛、磨损、老化
滚珠导杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
齿条与小齿轮 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
元件补充台 检查导轨部是否已磨损、载盘固定夹是否有松弛或松动
吸附台
载盘导向部 检查螺旋导柱、上下导板是否有变形、磨损、老化
皮带 检查皮带是否有松弛、磨损、老化
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
载料箱轴 滚珠导杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
n
要点
加油时使用的润滑油，务必使用 YAMAHA 指定的润滑油 ( 润滑油名 ：NSL)。
4-5
4
3.1 每月
3.1.1 AZ 轴
下面，介绍 AZ 轴的清洁与加油方法。
1
拆卸盖板。
用十字螺丝刀拆下 cATS 料车后侧的盖板。
55405-N5-00
2
清洁滚珠丝杆与导轨。
用无尘纸擦去滚珠丝杆与导轨的脏污润滑油和尘
屑。
3
加润滑油。
用手给滚珠丝杆涂抹润滑油，用润滑油枪 ( 弯折型
枪嘴 ) 给导轨添加润滑油。
55406-N5-00
4
将盖板装回原位。
将在 Step1 中拆下的盖板装回原位。
3.1.2 cATS 料车两侧
给 cATS 料车两侧的凸轮从动轴承部涂抹薄薄的一层指定润滑油 (NSL)。
关于涂抹位置，请参阅后述“第 5 章 加油位置一览”。
拆卸盖板
Step 1
盖板
加润滑油
Step 3
AZ轴导轨用
润滑油注油嘴
AZ轴滚珠丝杆
