4-12 4 4.2.2 压板与碗形塞的拆卸 1 给压板作上标记。 用油性记号笔在压板上作上标记，使该标记与壳体 的标记对齐。 55424-N5-00 c 注意 安装压板时，如果弄错安装方向，会导致真空泵发生故障。 因此，务必作上标记。 2 拆卸压板。 1. 戴上防护手套，用十字螺丝刀拧松 4 颗固定螺 钉 (M5×L12) 后，拆下压板。 2. 用浸有擦拭用溶剂的无尘纸清洁压板。 n 要点 拆卸固定螺钉时，为防止压板因受力下沉，建议从…

100%1 / 160
4-11
4
5
更换 O 型圈。
1. 将 2 根连接管从泵头盖中拔下。
2. 给连接管换上新的 O 型圈 (4 个 )。此时，务必
给 O 型圈涂上润滑油。
55421-N5-00
6
给壳体和气缸作上标记。
拆卸气缸之前，先用油性记号笔在壳体与气缸上作
上标记。
55422-N5-00
c
注意
安装气缸时，如果弄错安装方向，会导致真空泵发生故障。
因此，务必作上标记。
7
使气缸上升。
戴上防护手套，将冷却扇缓慢向上转动，使气缸上
升。
55423-N5-00
8
将气缸向上拔出。
c
注意
拔出气缸时，注意不要使气缸安装面内周的垫片脱落。
更换O型圈
Step 5
连接管
泵头盖
O型圈
作上标记
Step 6
油性记号笔
拆卸气缸
Step 7, 8
气缸
冷却扇
4-12
4
4.2.2 压板与碗形塞的拆卸
1
给压板作上标记。
用油性记号笔在压板上作上标记，使该标记与壳体
的标记对齐。
55424-N5-00
c
注意
安装压板时，如果弄错安装方向，会导致真空泵发生故障。
因此，务必作上标记。
2
拆卸压板。
1. 戴上防护手套，用十字螺丝刀拧松 4 颗固定螺
钉 (M5×L12) 后，拆下压板。
2. 用浸有擦拭用溶剂的无尘纸清洁压板。
n
要点
拆卸固定螺钉时，为防止压板因受力下沉，建议从下方用手
顶住拆卸螺钉处的连杆。
3
拆卸碗形塞。
55425-N5-00
4.2.3 气缸部配件的拆卸
1
拆卸排气阀侧的配件。
用十字螺丝刀拆下装配螺钉后，取下排气阀的压片、
排气阀、排气阀的加固片。
55426-N5-00
2
拆卸吸气阀侧的配件。
将气缸翻转，用十字螺丝刀拆下装配螺钉后，取出
吸气阀压片、吸气阀 (2 片 )、吸气阀加固片。
55427-N5-00
c
注意
请勿丢弃排气阀压片与吸气阀压片，因为还可继续使用。
3
清洁气缸。
用无尘纸浸上擦拭用的溶剂，仔细擦拭整个气缸。
c
注意
擦拭时，注意不要擦去作好的标记。
作标记
Step 1
油性记号笔
拆卸碗形塞
Step 3
碗形塞
拆卸排气阀
Step 1
排气阀
排气阀压片
排气阀加固片
拆卸吸气阀
Step 2
吸气阀 (2片)
吸气阀压片
吸气阀加固片
4-13
4

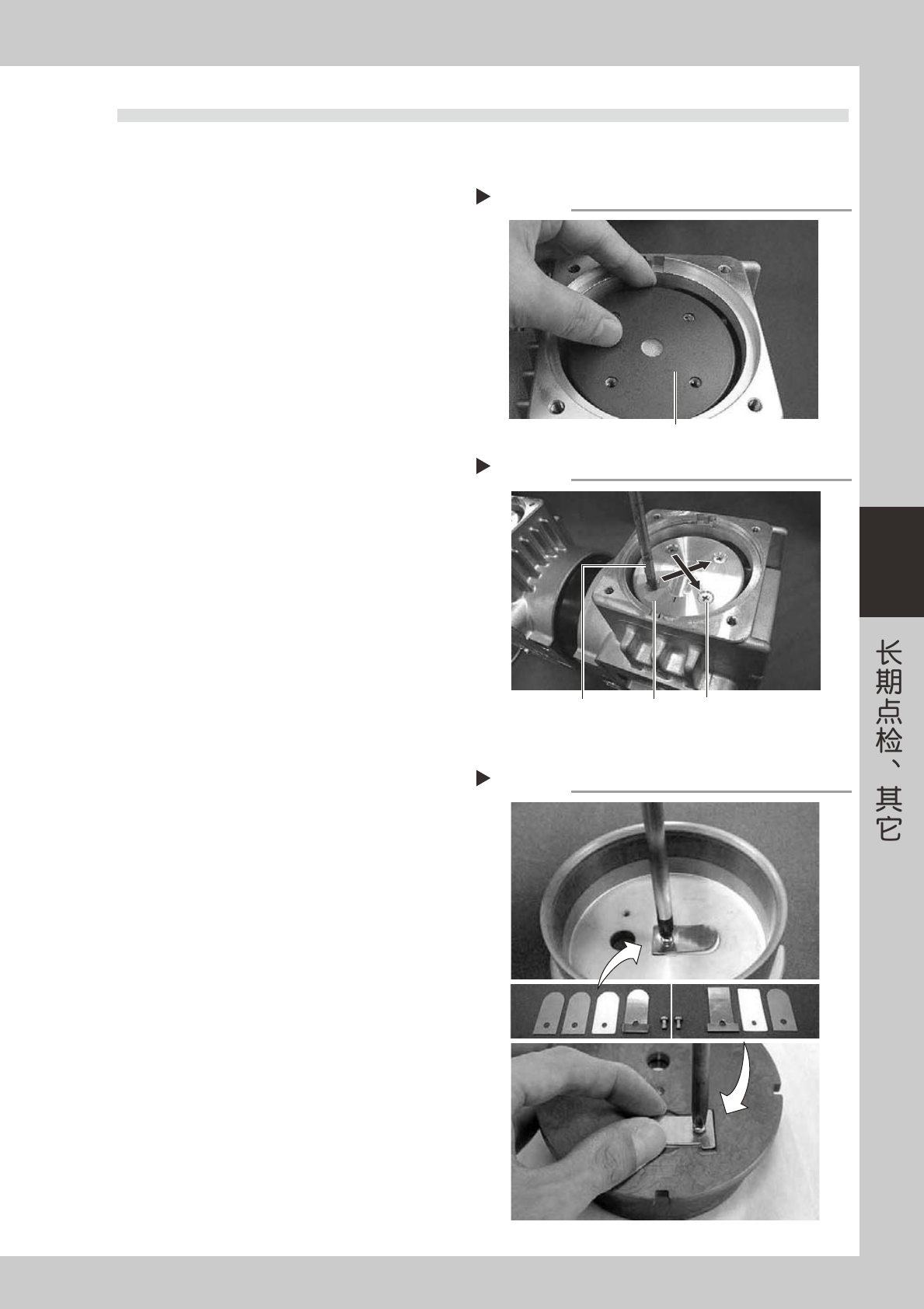

4.3 易耗零部件的安装
4.3.1 碗形塞的安装
1
换上新的碗形塞。
如右图所示，将新的碗形塞放在连杆上。
55428-N5-00
2
安装压板。
将清洗干净的压板上的标记对齐碗形塞上的标记安
装在碗形塞上。
55429-N5-00
3
拧紧固定螺钉。
1. 确认压板的标记已与壳体上的标记对齐。
2. 用扭矩螺丝刀按对角方向对称拧紧 4 颗固定螺
钉 (M5×L12)。
拧紧扭矩 ：0.55N/m
4.3.2 气缸部配件的安装
1
组装吸气阀。
1. 将 2 片吸气阀 (FLAP) 放在已清洁干净的气缸
上，再放上吸气阀加固片 (SHEET1 FLAP)、吸
气阀压片。
2. 用扭矩螺丝刀以 0.55N/m 的拧紧扭矩拧紧装配
螺钉 (M3×L5)。此时，请勿触碰外周的凹槽。
55430-N5-00
2
安装排气阀。
1. 翻转气缸，将排气阀放在气缸上，再在排气阀
上放上排气阀加固片。
2. 再放上排气阀压片后，用扭矩螺丝刀以 0.55N/
m 的拧紧扭矩拧紧装配螺钉 (M3×L5)。此时，
请勿触碰外周的凹槽。
3
插入气缸。
使气缸的标记与壳体的标记对齐后插入碗形塞部。
安装碗形塞
Step 1
碗形塞
固定压板
Step 2, 3
固定螺钉压板扭矩螺丝刀
组装气缸部配件
Step 1
