1-17 1 2.4.3 特殊工具 特殊工具 选购件 HS贴装头用吸嘴拆装工具 吸嘴加油工具 HS贴装头用ANC吸嘴拆装工具 MU贴装头用ANC吸嘴拆装工具 HS贴装头用吸嘴弹簧片安装工具 55107-N5-00 ■ 特殊工具列表 选购件 名称 零部件名 零部件编号 备注 吸嘴加油工具 NOZZLE T OOL OIL KLF-M88MP-00X HS 贴装头用吸嘴拆装工具 NOZZLE T OOL HS HEAD KLF-M88M1-…
1-16
1
■ 润滑油使用注意事项
w
警告
油脂润滑剂等一旦误入眼睛有引发炎症的危险。使用时，必须戴上防护眼镜。
w
警告
油脂润滑剂等接触皮肤有引发炎症的危险。使用时，必须戴上防护手套。
w
警告
不小心误饮误食油脂润滑剂等，有导致腹泻、呕吐等症状发生。
c
注意
为防止灰尘、水分等混入润滑油，使用后必须密封容器，在避开日光直射，远离火光、热源的阴暗场所妥善保管。
1-17
1

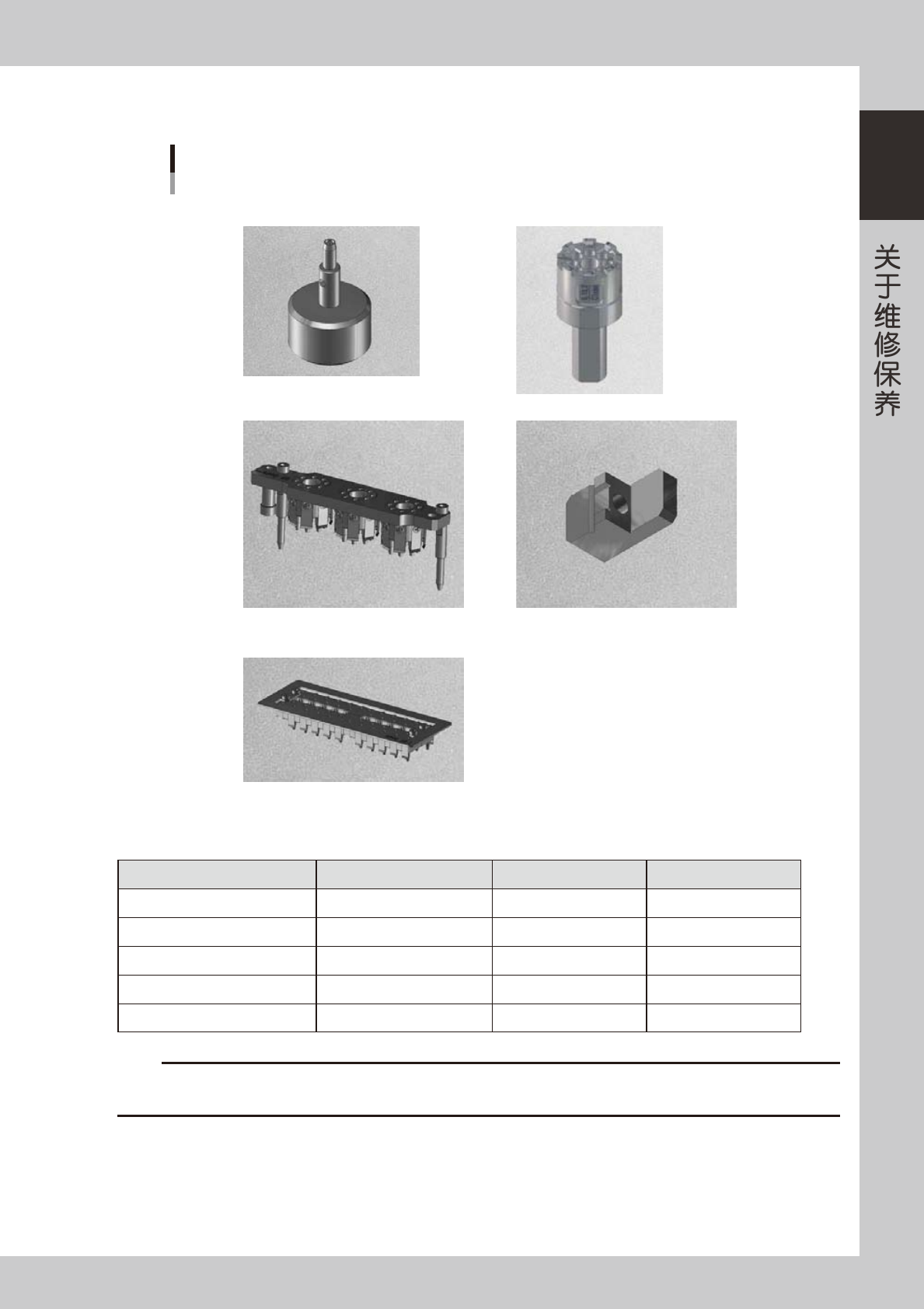

2.4.3 特殊工具
特殊工具
选购件
HS贴装头用吸嘴拆装工具吸嘴加油工具
HS贴装头用ANC吸嘴拆装工具
MU贴装头用ANC吸嘴拆装工具
HS贴装头用吸嘴弹簧片安装工具
55107-N5-00
■ 特殊工具列表
选购件
名称 零部件名 零部件编号 备注
吸嘴加油工具
NOZZLE TOOL OIL KLF-M88MP-00X
HS 贴装头用吸嘴拆装工具
NOZZLE TOOL HS HEAD KLF-M88M1-A0X HS
贴装头专用工具
HS 贴装头用 ANC 吸嘴拆装工具
NOZZLE TOOL HS ANC KLF-M88M2-A0X HS
贴装头专用工具
HS 贴装头用吸嘴弹簧片用安装工具
TOOL LEAF SPRING KLF-M88NB-00X HS
贴装头专用工具
MU 贴装头用 ANC 吸嘴拆装工具
NOZZLE TOOL MU ANC KLF-M88M3-A0X MU
贴装头专用工具
c
注意
本手册中所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。零部件编号有不经预告就更改的情况。订购时，请务必
向代理商确认。
1-18
1
2.5 必备工具
下列工具是进行维修保养时必备的工具。
■ 工具一览表
●：随机附件○：选购件
名称 用途 备注
○
十字螺丝刀 大、小
D-2
○
一字螺丝刀 大、小
十字精密螺丝刀
#0
、
#1
( 更换吸嘴弹簧片和阀时使用 )
○
六角扳手
1
套
HEX, WRENCH SET
○
润滑油枪 补充润滑油用
○
喷气工具 清洁用
○
超声波清洗器 清洁吸嘴时使用
●
给吸嘴基座部加油用注油器 加涡轮机油用 (
VG32
)
●
清洁吸嘴孔用钢丝 清洁吸嘴孔、花键轴孔时使用
○吸尘工具 清洁送料器架用
■ 其它工具一览表
●：随机附件○：选购件
名称 用途
●润滑油 ( 锂基润滑脂 ：NSL) 给
XYW
轴加润滑油时使用。
●润滑油 ( 低生尘锂基润滑脂 ：LG2) 给 HS 贴装头加润滑油时使用
●
涡轮机油 (VG32) 给吸嘴加油时使用。
无尘纸 准备不会起尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (
2
张 )。
清洁用酒精 准备
IPA
( 异丙醇 ) 或乙醇。
纸杯或托盘 清洁花键轴时使用
○
清洁光学仪器用棉棒 清洁相机镜头、半透明镜和照明装置时使用。
○
光学镜头清洁剂 清洁相机的镜头或照明装置等时使用。
○
光学仪器专用软刷 清洁相机的镜头或照明装置等时使用。
○
清洗工具 清洁花键轴时使用。
●转塔安装用夹具 清洁 HS 贴装头转塔部时使用。
○吸嘴加油用工具 给吸嘴回弹部加油时使用。
○HS 贴装头吸嘴清洁用工具 清洁 HS 贴装头的吸嘴时使用。
○HS 贴装头用吸嘴拆装工具 清洁 HS 贴装头的吸嘴、轴等时拆装吸嘴用。
○HS 贴装头用 ANC 吸嘴拆装工具 清洁 HS 贴装头的吸嘴时拆装 ANC 吸嘴用。
○HS 贴装头用吸嘴弹簧片安装工具 更换 HS 贴装头的吸嘴弹簧片内时使用。
○MU 贴装头用 ANC 吸嘴拆装工具 清洁 MU 贴装头的吸嘴时拆装 ANC 吸嘴用。
■ 安全防护用具
名称 用途
防尘眼镜
使用
IPA
时或使用喷气工具进行喷气时必须使用。
防尘口罩
