2-1 2 作业前 原则上，维修保养作业必须在切断主电源的状态下进行。 但，根据作业内容也有不得不接通电源在紧急停机状态下进行的作业。 此时，务必确认安全并按下紧急停机按钮后操作。 此外，根据作业内容，需要移动轴和确认运行动作时，接通电源后再操作。 此时，务必确认安全后再操作。 启动机器时，必须满足下述条件。 ■ 动作条件 1. 已达到了适当的供给气压。 2. 安全盖已全部关闭。 3. 配备一次性换料车时，全部料车…
第 2 章 日常保养项目
目录
作业前 2-1
HS 贴装头用吸嘴拆装工具的使用方法 2-1
吸嘴加油工具的使用方法 2-3
1. 吸嘴状态的检查 2-4
1.1 通过软件系统检查 2-4
1.1.1 吸嘴释放时的真空级别 2-6
1.2 通过目视检查 2-7
2. 一次性换料车的清洁与加油 2-8
2.1 送料器架的清洁 2-8
2.2 添加润滑油 2-8
2-1
2
作业前
原则上，维修保养作业必须在切断主电源的状态下进行。
但，根据作业内容也有不得不接通电源在紧急停机状态下进行的作业。
此时，务必确认安全并按下紧急停机按钮后操作。
此外，根据作业内容，需要移动轴和确认运行动作时，接通电源后再操作。
此时，务必确认安全后再操作。
启动机器时，必须满足下述条件。
■ 动作条件
1.已达到了适当的供给气压。
2.安全盖已全部关闭。
3.配备一次性换料车时，全部料车都已固定。
4.吸嘴、其它装备已在正常状态下安装完毕。

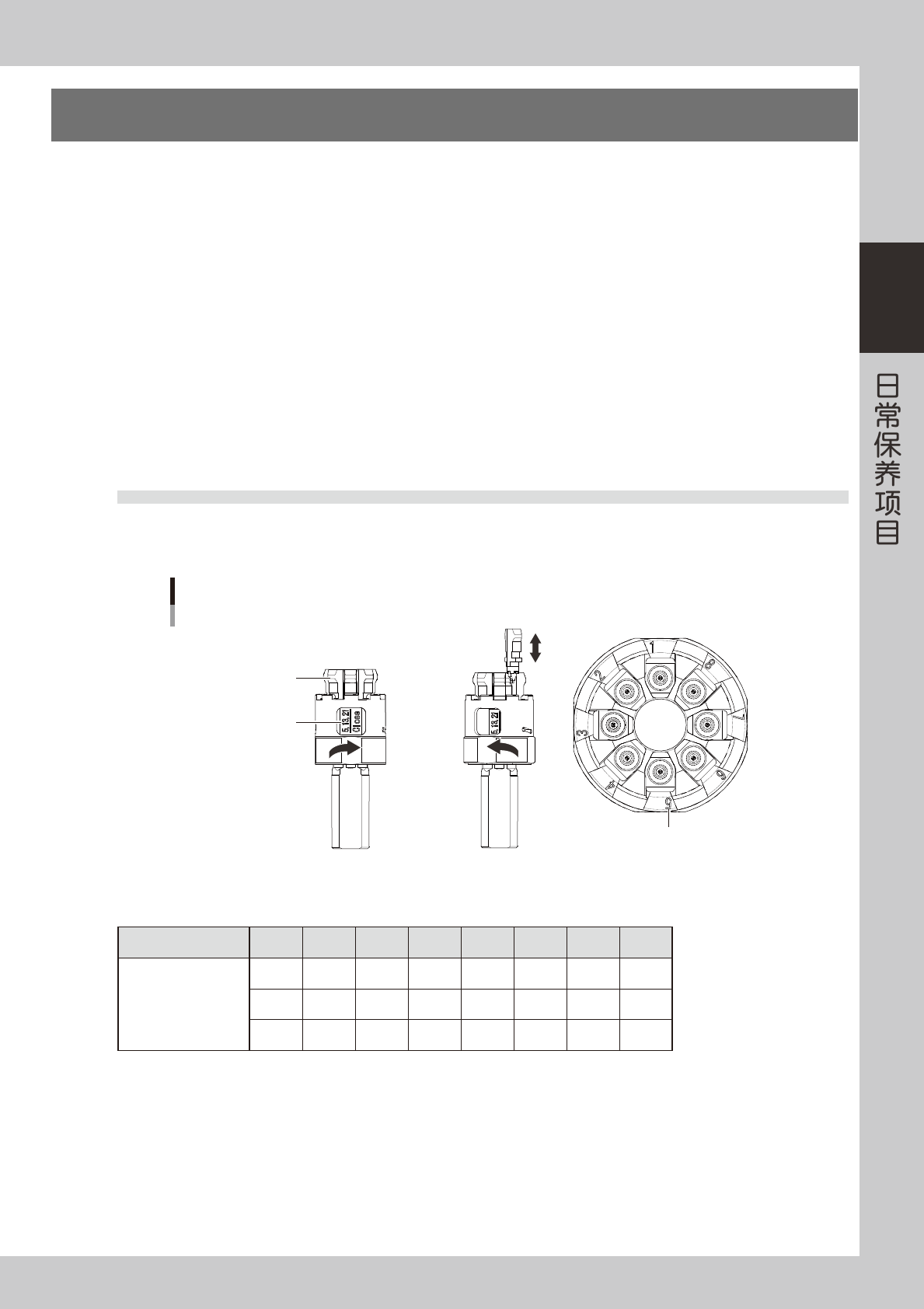

HS 贴装头用吸嘴拆装工具的使用方法
使用吸嘴拆装工具，可以同时拆装 HS 贴装头的 8 个吸嘴。没有配备吸嘴交换站的贴片机，进行维修保养时，使用
该工具会非常方便。
锁紧时的状态
吸嘴
打开时的状态 俯视图
吸嘴安装位置的标号
吸嘴拆装工具
标号，拆装时确认用
(贴装头 H5、H13、H21)
55202-N5-00
■ 吸嘴安装位置对照表
吸嘴安装位置标号
1 2 3 4 5 6 7 8
贴装头
No.
1 2 3 4 5 6 7 8
9
10 11 12 13 14 15 16
17 18 19 20 21 22 23
24
2-2
2
1
将贴装头移至便于拆装的位置。
打开 [ 装置 ] -“Head”选项卡，按画面右上角的 [ 全
切换到起始 Head] 按钮，将 3 个转塔的贴装头全部
切换到起始贴装头。此时，贴装头 H5、H13、H21
正好面对操作员。
56204-N5-00
e
2
将一次性换料车从贴片机上卸下。
按紧急停机按钮之后，卸下一次性换料车。
3
拆卸吸嘴。
1. 将贴装头移至便于拆卸吸嘴的位置。
2. 如右图所示，将吸嘴拆装工具旋至打开状态。
3. 将吸嘴拆装工具的标号旋至正面，对准弹簧座
向上插入。
4. 确认正面贴装头的号码与吸嘴拆装工具的标号
一致，并将吸嘴拆装工具旋至锁紧状态之后，
向下拔出。
55203-N5-00
4
进行相关的维修保养作业。
进行吸嘴、轴等的维修保养作业。
5
安装吸嘴。
1. 参照吸嘴安装位置对照表，将吸嘴装入吸嘴拆
装工具中。
2. 按照与拆卸时相反的步骤将吸嘴安装在 HS 贴
装头上。
n
要点
如果不知道吸嘴的安装位置时，打开生产设计画面，按实用
工具分组框中的 [ 需求吸嘴列表 ] 按钮，可以确认。
拆卸吸嘴
Step 3
标号“5,13,21”
吸嘴拆装工具
旋至打开状态
旋至锁紧状态
确认正面贴装头与
吸嘴拆装工具的标号
是否一致
正对操作员的正面贴装头
弹簧座
全部切换到起始贴装头
Step 1
[全切换到起始Head]按钮
贴装头H5、H13、H21被切换到正对操作员的正面位置
