2-5
2
■ 检查吸嘴堵塞的方法 ( 使用 [ 装置 ] -“Head”选项卡画面 )
此处所说的“吸嘴堵塞”是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致不贴
装等错误现象发生的原因之一。下面，以 MU 贴装头的 Type502A 为例介绍检查吸嘴堵塞的方法。
n
要点
除下列示例以外的各类型贴装头的吸嘴规格值，请参阅本章后述“1.1.1 吸嘴释放时的真空级别”。
e
1
安装吸嘴。
按紧急停机按钮，在所有工作台的贴装头上安装
Type502A 吸嘴。配备有吸嘴交换站的贴片机，按 [ 更
换吸嘴 ] 按钮，更换吸嘴。
56202-N5-00
2
使数值复零。

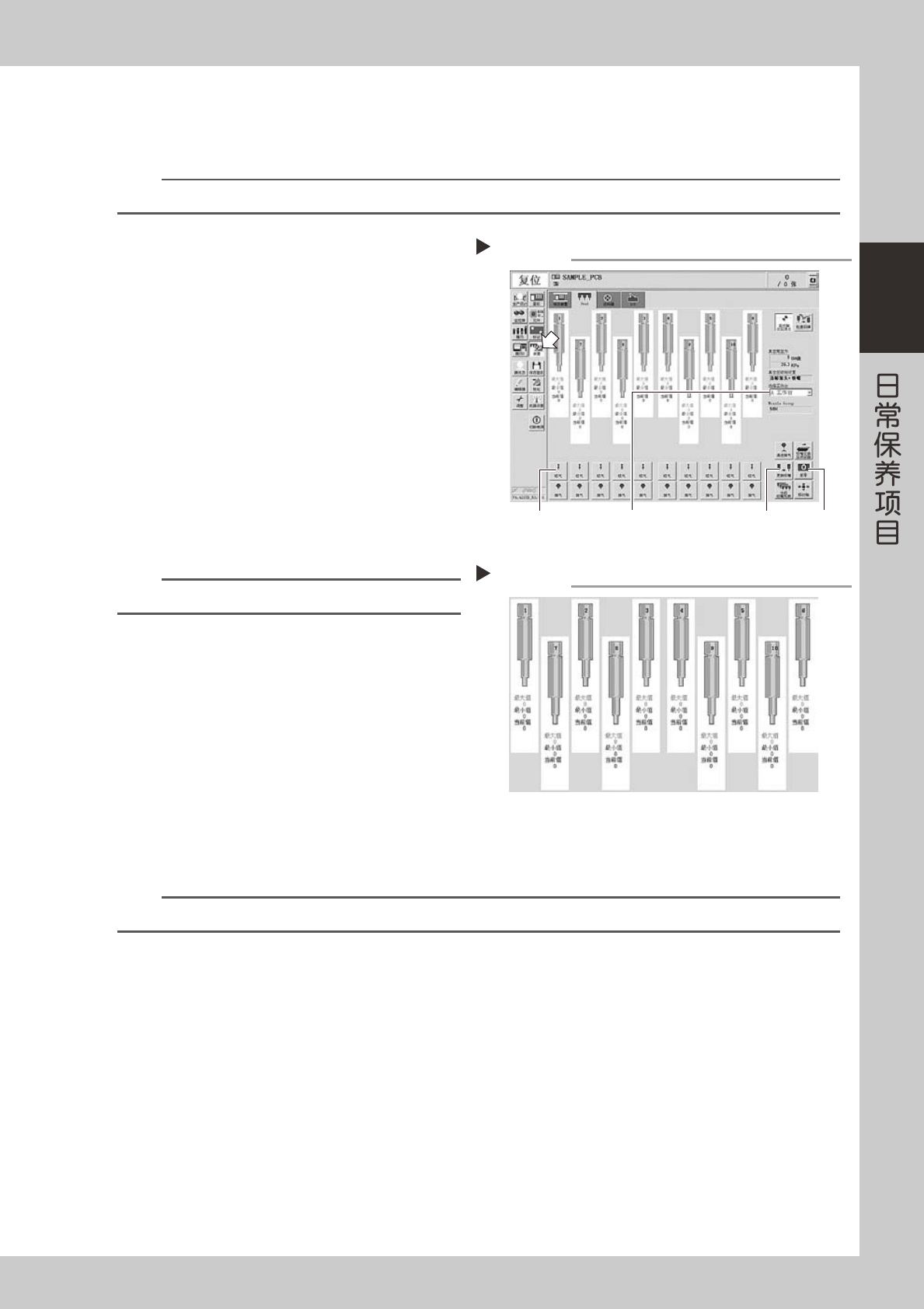

打开 [ 装置 ] -“Head”选项卡画面，按画面右下方
的 [ 复零 ] 按钮，使真空级别值复零。切换工作台，
使所有工作台的数值复零。
3
使负压产生。
在 [ 装置 ] -“Head”选项卡画面，按所有贴装头的
[ 吸气 ] 按钮，打开吸气，数值上升后，过 5 〜 10
秒再次按 [ 吸气 ] 按钮关闭吸气。切换工作台，使
所有工作台的贴装头产生负压。
n
要点
HS 贴装头时，必须以吸嘴为单位使负压产生。
4
读取数值。
读取 Head 画面上用红字显示的最大值，切换工作
台读取所有最大值。如果读取的数值在 75 以下属
正常范围。如果数值超过 75 则说明吸嘴孔可能脏
污，需清洁吸嘴。
56203-N5-00
n
要点
如果清洁吸嘴孔后又进行了 Step1 〜 4 的操作，仍然没有恢复正常数值的话，可能是花键轴内有脏污。
使负压产生
Step 1~3
[更换吸嘴]按钮
[复零]按钮[吸气]按钮
“选择工作台”下拉框
确认负压
Step 4
2-6
2
1.1.1 吸嘴释放时的真空级别
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，上述规格值仅供参考。
■ 开放状态下的规格值一览表
贴装头类型 吸嘴 开放状态下的规格值 备注
MU 贴装头
Type500A 180 以下
标准吸嘴Type501A 120 以下
Type502A 75 以下
Type510A 180 以下
窄邻接面吸嘴
Type511A 150 以下
Type512A 100 以下
Type513A 60 以下
Type503A/Type514A* 30 以下
Type504A/Type515A* 30 以下
Type506A/Type517A* 40 以下
Type507A/Type518A* 30 以下
无吸嘴 30 以下
HS 贴装头
Type501A 120 以下
标准吸嘴
Type502A 75 以下
Type510A 165 以下
窄邻接面吸嘴
Type511A 140 以下
Type512A 100 以下
Type513A 75 以下
无吸嘴 50 以下
FL 贴装头
Type601A 120 以下
Type602A 75 以下
Type603A* 30 以下
Type604A* 30 以下
带 O 型圈
Type605A* 30 以下
Type606A* 40 以下 带
V
切槽
无吸嘴 30 以下
n
要点
有 * 号的吸嘴，如果超过了上表所示的规格值时，可能贴装头内的空气通道有脏污。
2-7
2
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。
■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴，确认是否有下图所示的 NG 状态。如果检查结果为 NG 时，必须清洁吸嘴。
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-N5-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅第 3 章“1.2 吸嘴的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移至便于拆卸的位置后，用手拆下吸嘴。
2.检查、清洁完吸嘴后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁完吸嘴并将吸嘴放回原位后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
