3-4 3 ■ HS 贴装头 更换 HS 贴装头的弹簧片，请按照下列操作步骤拆下转塔之后再进行。 配备吸嘴交换站时，请先使所有吸嘴被放回吸嘴交换站之后，再进行。 e 1 拆卸弹簧座。 1. 按下紧急停机按钮。 2. 如右图所示，边将弹簧座向上按边向右转动。 3. 拆下弹簧座与弹簧。 55357-N5-10 2 拆卸转塔。 从贴装头组件上拔下转塔。 55358-N5-10 c 注意 ‧ 拔下转塔时，请勿触碰侧面视觉相机等的照明。 ‧ …
3-3
3

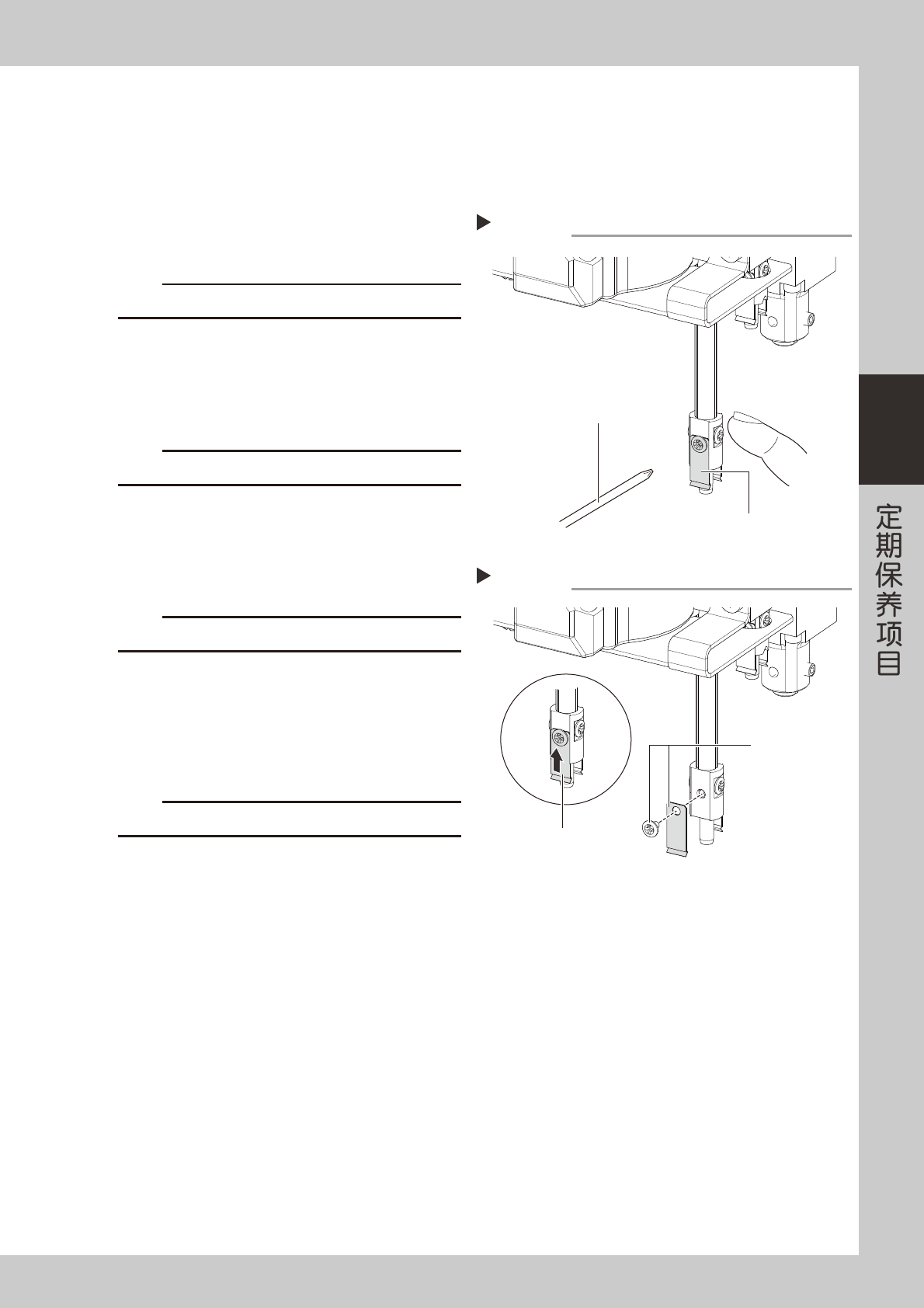

1.1.3 吸嘴弹簧片的更换
下面，介绍更换吸嘴弹簧片的方法。
■ MU 贴装头
e
1
拆卸吸嘴。
按下紧急停机按钮后，用手拆下需要更换弹簧片的
吸嘴。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站。
2
拆卸弹簧片。
边从后侧按住轴边用十字精密螺丝刀拆下装配螺
钉，将需要更换的弹簧片从吸嘴基座上取下。
55302-N5-00
c
注意
请勿拆卸固定吸嘴基座的螺钉。
3
安装新的弹簧片。
边向上按住弹簧片边用十字精密螺丝刀拧紧装配螺
钉。
55303-N5-00
c
注意
务必平行安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 插入吸嘴，确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
c
注意
配备吸嘴交换站时，务必将所有吸嘴放回吸嘴交换站。
拆卸弹簧片
Step 2
十字精密螺丝刀
需要更换的弹簧片
安装弹簧片
Step 3
新弹簧片与
装配螺钉
边向上按住弹簧片
边固定装配螺钉

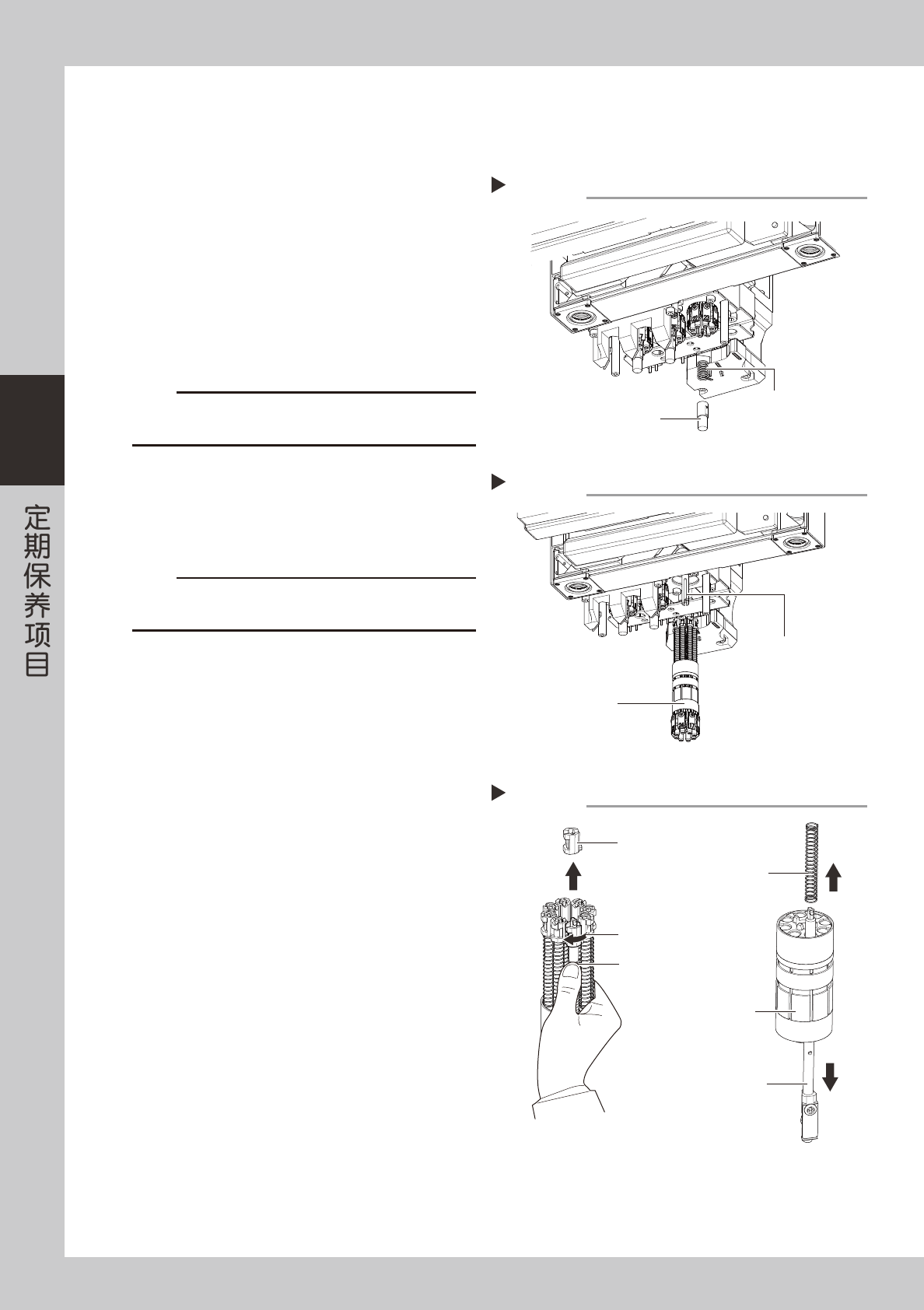

3-4
3
■ HS 贴装头
更换 HS 贴装头的弹簧片，请按照下列操作步骤拆下转塔之后再进行。
配备吸嘴交换站时，请先使所有吸嘴被放回吸嘴交换站之后，再进行。
e
1
拆卸弹簧座。
1. 按下紧急停机按钮。
2. 如右图所示，边将弹簧座向上按边向右转动。
3. 拆下弹簧座与弹簧。
55357-N5-10
2
拆卸转塔。
从贴装头组件上拔下转塔。
55358-N5-10
c
注意
‧
拔下转塔时，请勿触碰侧面视觉相机等的照明。
‧
务必给拆下的转塔部作上记号，以便再装回原来的位置。
3
拆卸固定块。
如右图所示，在按住弹簧的状态下将固定块旋转
90 度后，向上拔出。
55371-N5-00
c
注意
按住弹簧的手指请勿在中途松开，否则弹簧与固定块会被弹
出导致丢失。
4
拔出吸嘴轴与弹簧。
将所有吸嘴轴与弹簧从转塔架中拔出。
Step 1
拆卸弹簧座
弹簧座
弹簧
Step 2
拆卸转塔
转塔
主轴
拆卸固定块
Step 3
按住弹簧
弹簧
旋转90度
转塔架
吸嘴轴
固定块
3-5

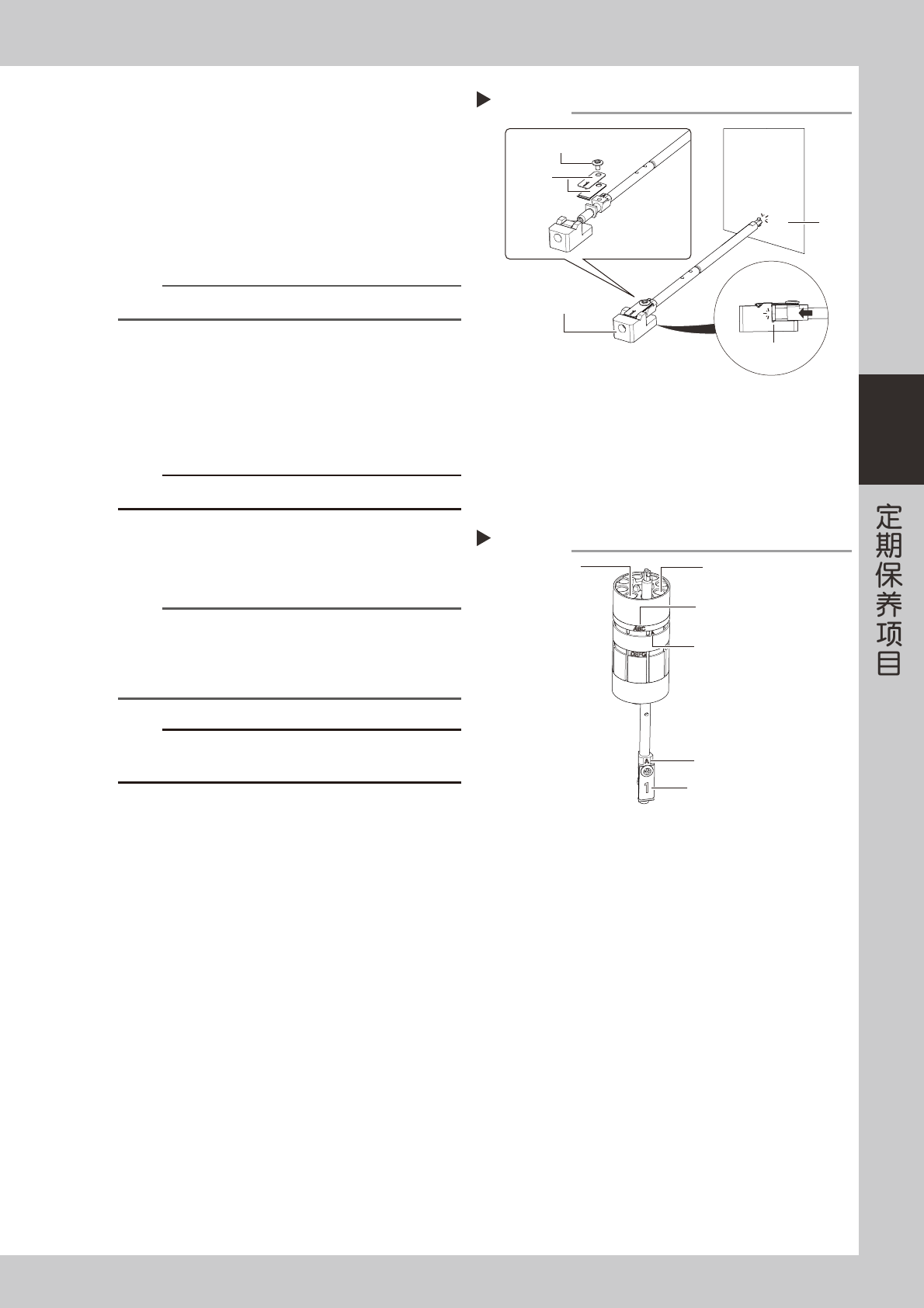

3
5
更换弹簧片。
1. 用十字精密螺丝刀拆下装配螺钉，取下弹簧片。
2. 将吸嘴轴插入 HS 贴装头用吸嘴弹簧片安装工
具 ( 以下简称“安装工具”) 之后，将新的弹簧
片预固定在吸嘴轴上。
3. 如右图所示，边将吸嘴轴抵在墙壁上边将弹簧
片对准安装工具槽固定。
4. 将换上了新弹簧片的吸嘴轴从安装工具中取出。
n
要点
将吸嘴轴抵在墙壁上时，请务必选择稳固的墙壁。
55392-N5-10
6
检查安装状态。
1. 将吸嘴插入吸嘴轴前端，检查吸嘴与弹簧片之
间无缝隙。
2. 用手反复拆装吸嘴数次，检查没有松动。
c
注意
配备吸嘴交换站时，务必将所有吸嘴放回吸嘴交换站。
7
将吸嘴轴插入转塔架。
转塔架上刻有序列号。从序列号的右侧开始按弹簧
片上的刻印编号 (1、2、3......) 的顺序插入吸嘴轴。
参考
各个转塔的吸嘴轴编号 ：
转塔 1 ：1、2、3 〜 8
转塔 2 ：9、10、11 〜 16
转塔 3 ：17、18、19 〜 24
c
注意
请务必将吸嘴轴插回原位 ( 拆下的位置 )。转塔架与吸嘴轴的
等级刻印必须一致。否则，会导致动作不良或贴装精度不良。
55393-N5-00
安装弹簧片
Step 5
弹簧片装配螺钉
弹簧片
HS贴装头用
吸嘴弹簧片安装工具
墙壁
不留空隙
插入吸嘴
Step 7
序列号
(刻印)
等级刻印
等级刻印
弹簧片
(贴装头编号刻印)
2号贴装头
8号贴装头
