3-22 3 5 擦去多余的润滑油。 1. 用移动把手将贴装头移至一端。 2. 擦去滚珠丝杆以及螺母端面多余的润滑油。 3. 再将贴装头移至另一端，擦去滚珠丝杆以及另 一端的螺母端面多余的润滑油。 55365-N5-00 6 进行暖机运行。 1. 取出垫着的方巾。 2. 将防止润滑油飞溅用护盖装回原位。 3. 关闭贴片机安全盖，将料车固定在贴片机后， 解除贴片机的紧急停机状态。 4. 打开暖机画面，进行约 8 分钟的暖机运行。 7 e …
3-21
3
2.2.2 X 轴滚珠丝杆的清洁与加油 (2 梁机型 )
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在 Y 轴直线导轨部和顶板上。
2
拆卸防止润滑油飞溅用的护盖。
拆卸 X 轴的防止润滑油飞溅用护盖。
1. 用十字螺丝刀拆下护盖 ( 电机侧 ) 的固定螺钉。
2. 将贴装头移至电机侧。
3. 用十字螺丝刀拆下另一侧的护盖固定螺钉后，
抽出护盖。
55362-N5-00
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头移至一端。
2. 用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆的脏污
润滑油和尘屑。
3. 再将贴装头移至另一端后，擦拭滚珠丝杆的另
一端。
55363-N5-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
4
加润滑油。
1. 如右图所示，用手将贴装头移至可以从插入口
看见润滑油注油嘴的位置。
2. 用润滑油枪 (30°弯折型枪嘴 ) 将指定的润滑油
从润滑油注油嘴注入。
55364-N5-00
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
拆卸防止润滑油飞溅用的护盖
Step 2
护盖
护盖固定螺钉
擦拭滚珠丝杆
Step 3
无尘纸
滚珠丝杆
加润滑油
Step 4
润滑油注油嘴
润滑油枪
(30°弯折型枪嘴)
3-22
3
5
擦去多余的润滑油。
1. 用移动把手将贴装头移至一端。
2. 擦去滚珠丝杆以及螺母端面多余的润滑油。
3. 再将贴装头移至另一端，擦去滚珠丝杆以及另
一端的螺母端面多余的润滑油。
55365-N5-00
6
进行暖机运行。
1. 取出垫着的方巾。
2. 将防止润滑油飞溅用护盖装回原位。
3. 关闭贴片机安全盖，将料车固定在贴片机后，
解除贴片机的紧急停机状态。
4. 打开暖机画面，进行约 8 分钟的暖机运行。
7
e
确认润滑油的状态。
暖机运行结束后，按下紧急停机按钮，擦去滚珠丝
杆以及螺母端面堆积的润滑油。
c
注意
务必反复进行上述 Step6 〜 7 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。

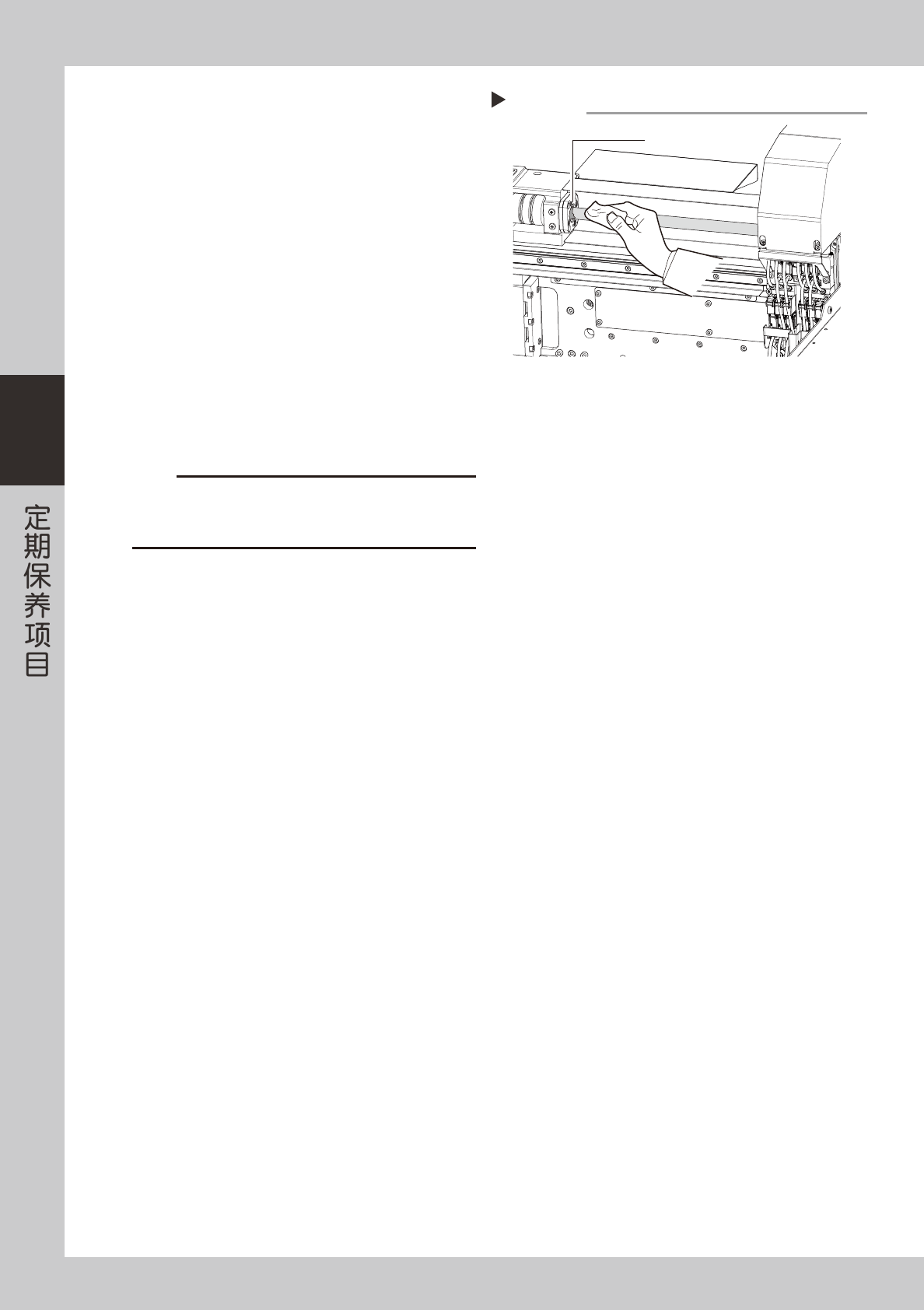

擦去多余的润滑油
Step 5
多余的润滑油
3-23
3
2.2.3 X 轴导轨的清洁与加油 (4 梁机型 )
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在 Y 轴直线导轨部和顶板上。
2
擦拭导轨。
1. 用移动把手将贴装头移至一端。
2. 用无尘纸 ( 清洁室用 ) 等擦去导轨的脏污润滑
油和尘屑。
3. 再将贴装头移至另一端后，擦拭导轨的另一端。
55315-N5-00
3
加润滑油。
用润滑油枪 ( 弯折型枪嘴 )，将指定的润滑油 (NSL)
从 X 轴导轨用润滑油注油嘴 ( 共 4 处 ) 注入。
55316-N5-00
n
要点
为便于加润滑油，最好将贴装头移至电机一侧。
4
擦去多余的润滑油。
1. 用移动把手将贴装头移至一端。
2. 擦去导轨端面多余的润滑油。
3. 再将贴装头移至另一端，擦去另一端导轨端面
多余的润滑油。
5
确认润滑油的状态。
1. 取出垫着的方巾。
2. 关闭贴片机的安全盖，将料车固定在贴片机后，
解除贴片机的紧急停机状态。
e
3. 打开暖机画面，进行约 8 分钟的暖机运行。暖
机运行结束后，按下紧急停机按钮，擦去导轨
端面堆积的润滑油。
c
注意
务必反复进行上述 Step5 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。

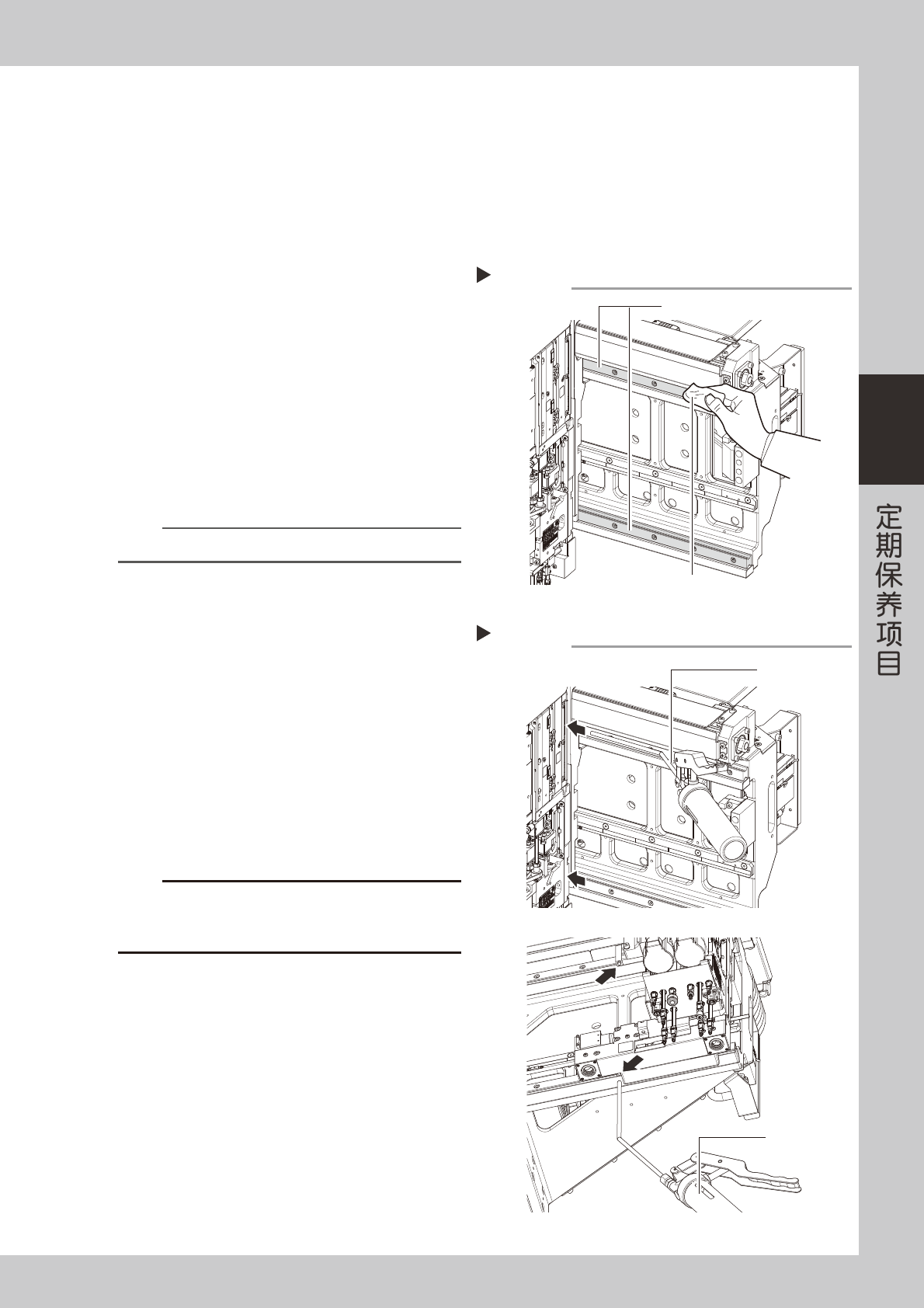

擦拭导轨
Step 2
无尘纸
导轨
加润滑油
Step 3
正面侧
背面下侧
润滑油枪
(弯折型枪嘴)
润滑油枪
(弯折型枪嘴)
