3-24
3
6

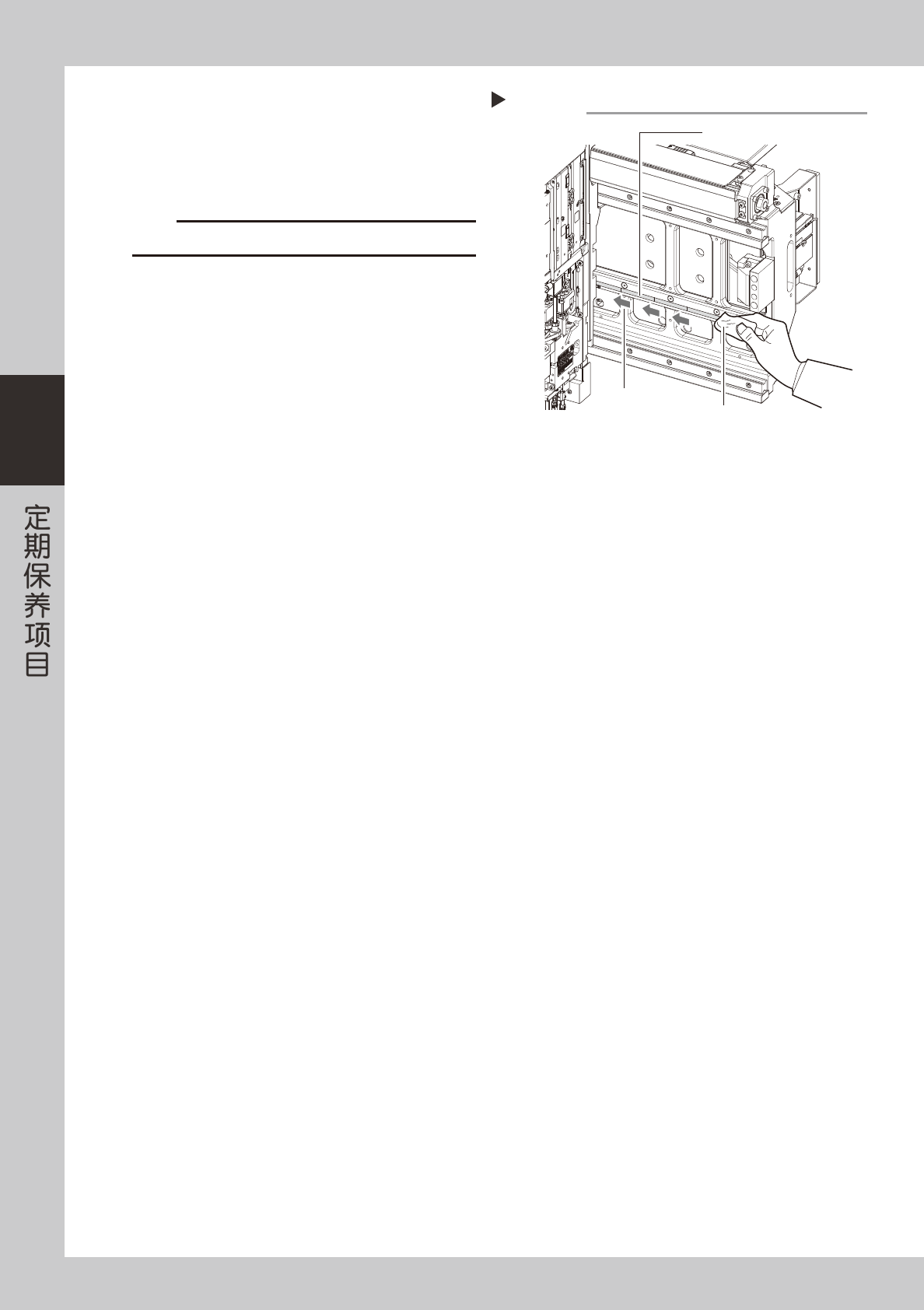

清洁线性标尺部。
一般、使用干无尘纸擦拭。脏污严重时，可以用浸
有 IPA 的无尘纸，如右图所示按一定方向擦拭后，
再用干无尘纸擦干。
55317-N5-00
c
注意
擦拭线性标尺部时，请勿用力过度。
清洁线性标尺
Step 6
无尘纸
线性标尺
按一定方向擦拭
3-25
3

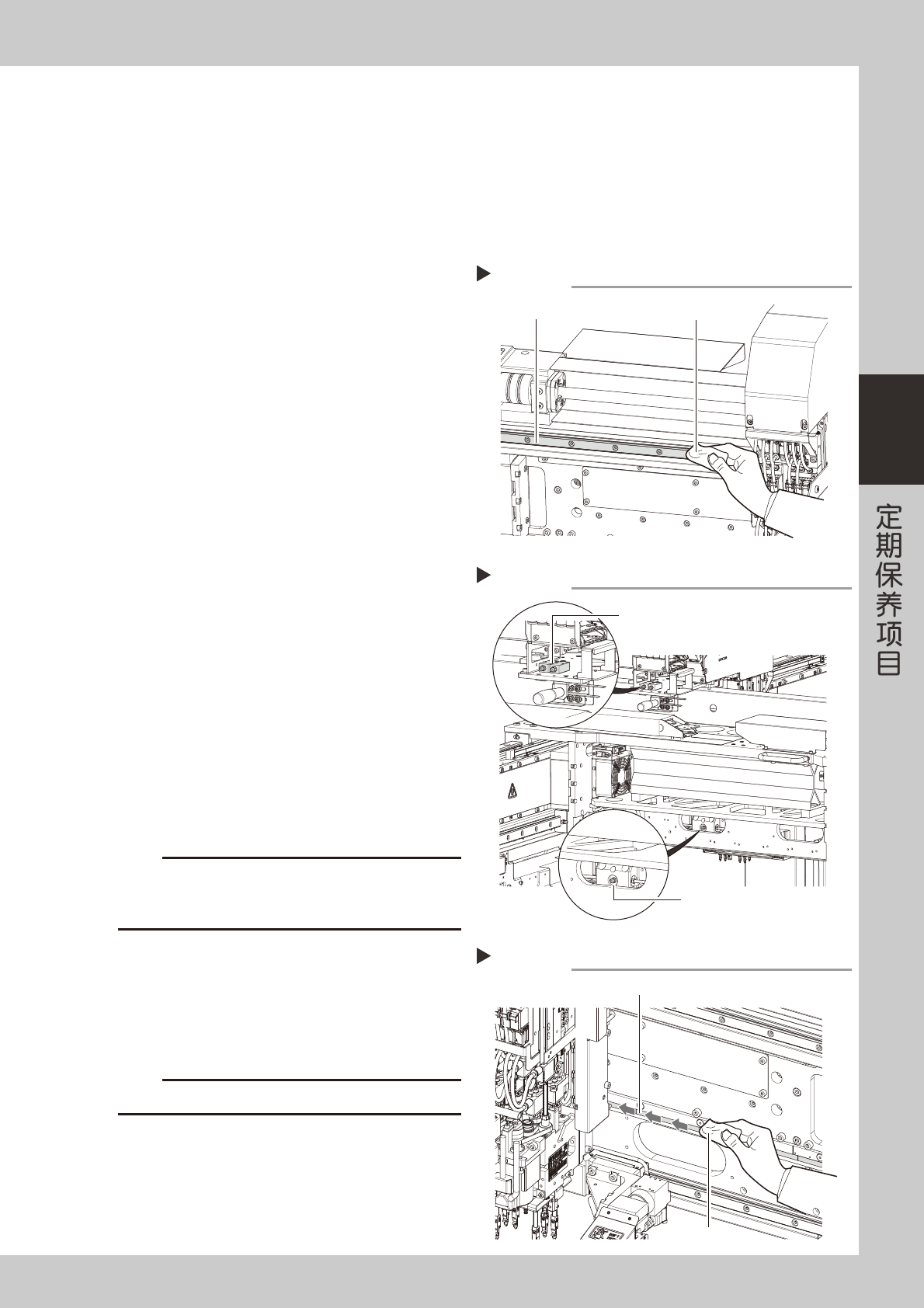

2.2.4 X 轴导轨的清洁与加油 (2 梁机型 )
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在 Y 轴直线导轨部和顶板上。
2
擦拭导轨。
1. 用移动把手将贴装头移至一端。
2. 用无尘纸 ( 清洁室用 ) 等擦去导轨的脏污润滑
油和尘屑。
3. 再将贴装头移至另一端后，擦拭导轨的另一端。
55366-N5-00
3
加润滑油。
1. 如右图所示，将贴装头移至可以看见下侧润滑
油注油嘴的位置。
2. 用润滑油枪 ( 标准枪嘴 )，将指定的润滑油 (NSL)
注入润滑油注油嘴 ( 上侧 2 处、下侧 1 处 )。
55367-N5-00
4
擦去多余的润滑油。
1. 用移动把手将贴装头移至一端。
2. 擦去导轨端面多余的润滑油。
3. 再将贴装头移至另一端，擦去另一端导轨端面
多余的润滑油。
5
确认润滑油的状态。
1. 取出垫着的方巾。
2. 关闭贴片机的安全盖，将料车固定在贴片机后，
解除贴片机的紧急停机状态。
e
3. 打开暖机画面，进行约 8 分钟的暖机运行。暖
机运行结束后，按下紧急停机按钮，擦去导轨
端面堆积的润滑油。
c
注意
务必反复进行上述 Step5 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。
6
清洁线性标尺部。
一般、使用干无尘纸擦拭。脏污严重时，可以用浸
有 IPA 的无尘纸，如右图所示按一定方向擦拭后，
再用干无尘纸擦干。
55368-N5-00
c
注意
擦拭线性标尺部时，请勿用力过度。
擦拭导轨
Step 2
无尘纸
导轨
加润滑油
Step 3
导轨(上侧)用润滑油注油嘴
导轨(下侧)用润滑油注油嘴
清洁线性标尺部
Step 6
无尘纸
线性标尺部 (按一定方向擦拭)
3-26
3

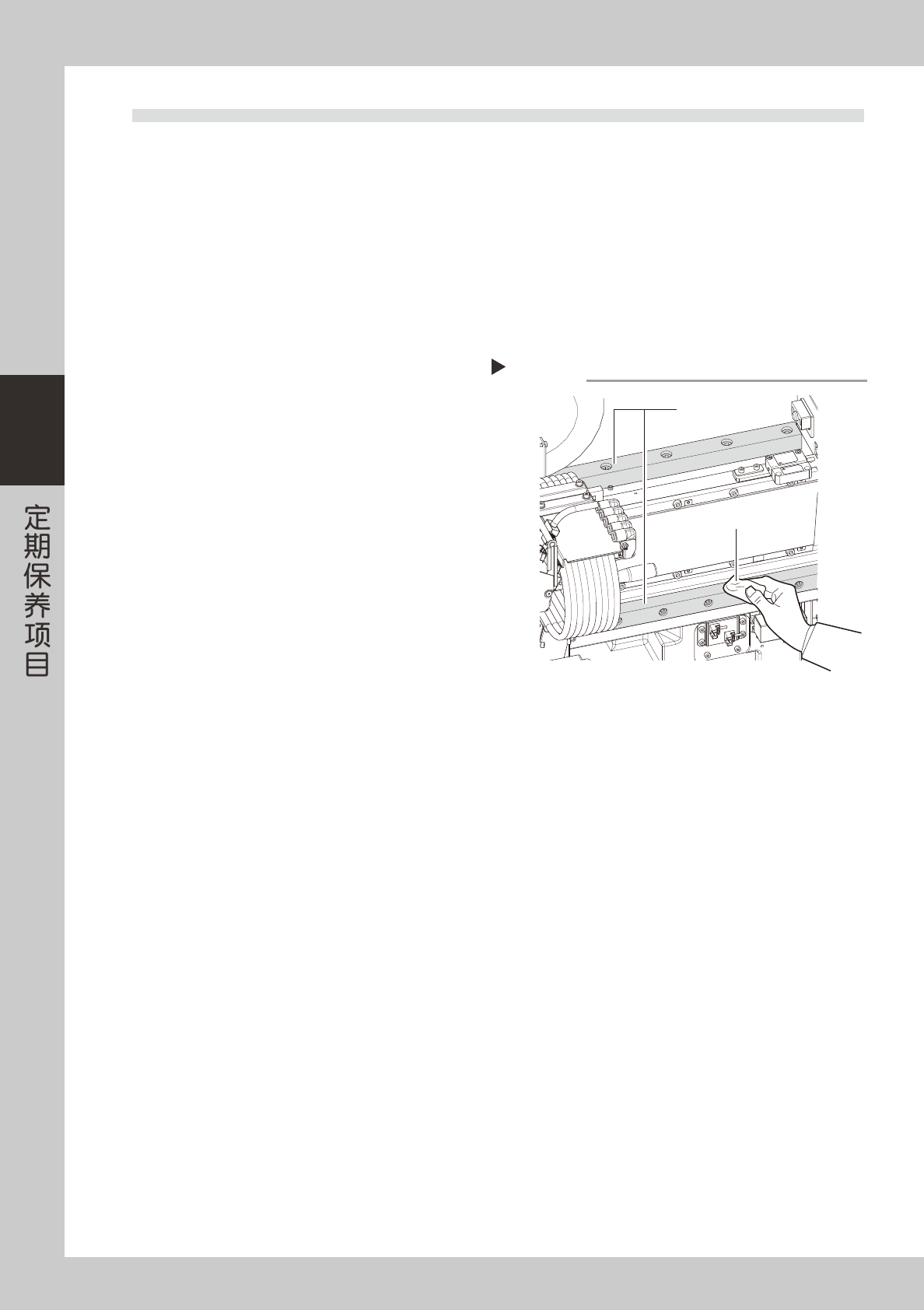

2.3 Y 轴部
下面，介绍 Y 轴的点检、清洁、加油方法。关于加油位置与加油方式，请参阅第 5 章“加油位置一览”。加油之前，
先准备润滑油枪与指定的润滑油 (NSL)。
2.3.1 Y 轴导轨的清洁与加油 (4 梁机型 )
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按下紧急停机按钮，使贴片机进入紧急停机状态。
3. 将料车从贴片机上卸下。
4. 将方巾垫在顶板上。
2
擦拭导轨。
1. 将贴装头沿 Y 方向移至一端后，用无尘纸 ( 清
洁室用 ) 等擦拭 Y 轴导轨。
2. 再将贴装头沿 Y 方向移至另一端，擦拭 Y 轴导
轨的另一端。
55318-N5-00
擦拭导轨
Step 2
无尘纸
导轨
