2.4 传送部、其它
下面，介绍清洁传感器的方法。需要清洁的传感器有检测基板的传感器与检测送料器翘起的传感器。检测基板的
传感器位于基板传送部的通过位置与入口、出口位置处。
2.4.1 检测基板的传感器
1
清洁入口、出口位置上的传感器。
1. 用光学仪器专用软刷清除传感器上的尘屑。
2. 用浸有少量 IPA 的无尘纸或棉棒擦去传感器表
面的脏污。
55321-N5-00
2
清洁通过位置上传感器的受光部。
用光学仪器专用软刷清除通过位置上传感器受光部
的尘屑。
3
清洁通过位置上传感器的投光部。
用光学仪器专用软刷清除传感器前端部圆孔中的尘
屑。
55322-N5-00
n
要点
如果传感器前端部圆孔中有软刷无法清除的尘屑时，可以使
用吸尘工具 ( 选购件 ) 吸出。
2.4.2 检测送料器翘起的传感器
1
将一次性换料车从贴片机上卸下。
2
清除传感器上的尘屑。
用光学仪器专用软刷清除传感器附近的尘屑。
55323-N5-00
3
清洁传感器。
用浸有少量 IPA 的无尘纸或棉棒擦拭传感器表面。
c
注意
清洁传感器时，请勿对传感器施加压力。
n
要点
cATS 也装有检测送料器翘起的传感器。请按照与一次性换料
车相同的方法清洁传感器。

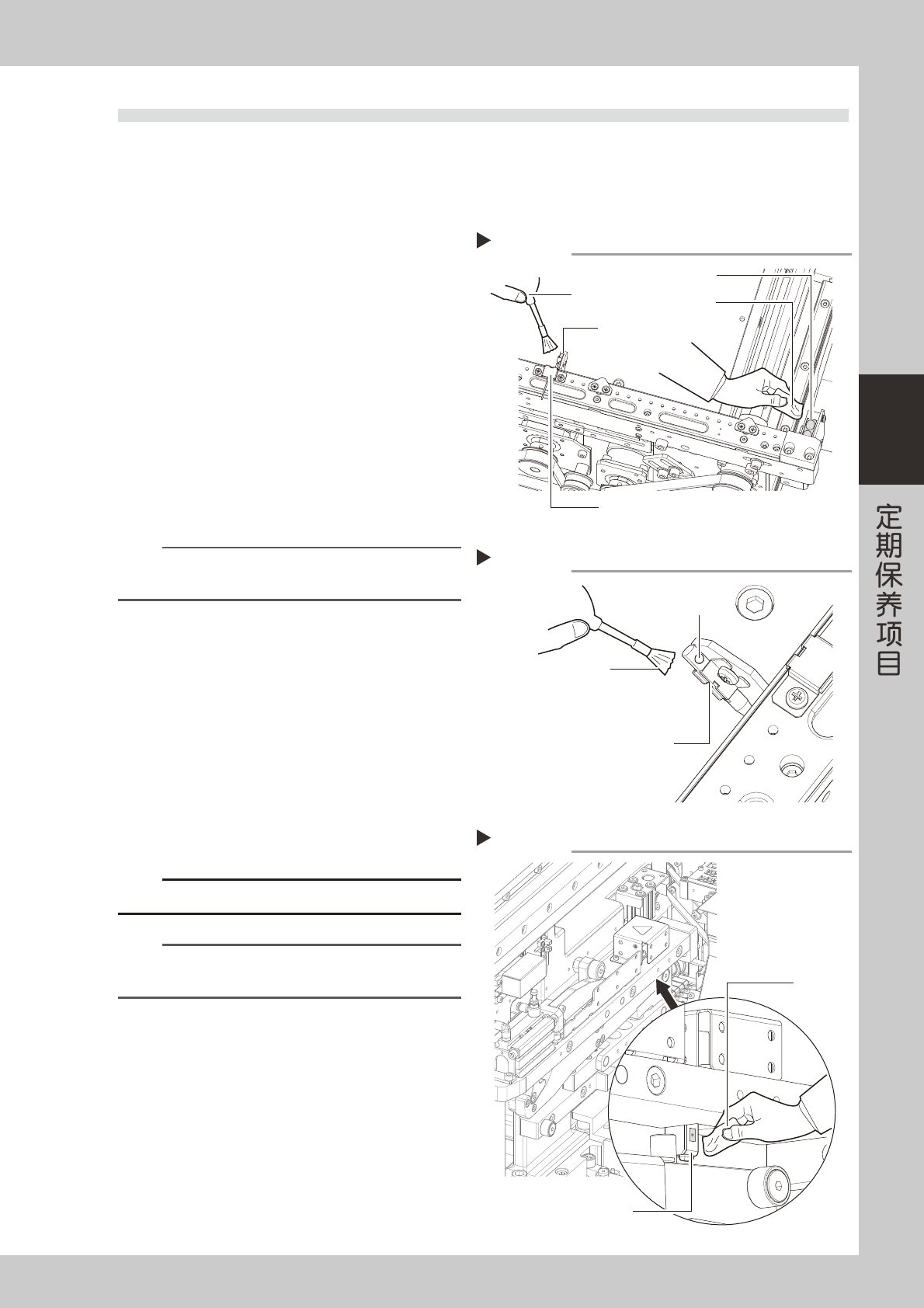

清洁检测基板的传感器
Step 1-2
入口(出口)传感器
光学仪器专用软刷
无尘纸
通过位置传感器(受光部)
通过位置传感器
(投光部)
清洁检测基板的传感器(投光部)
Step 3
光学仪器专用软刷
前端部圆孔
通过位置传感器(投光部)
清洁检测送料器翘起的传感器
Step 2-3
检测送料器翘起的传感器
无尘纸
3-30
3
3.3 个月
■ 不拆卸贴装头，直接在机器内进行维护保养时
进行维护保养时，请务必遵守下列注意事项。
e
1.将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2.按下紧急停机按钮，使贴片机进入紧急停机状态。
3.将料车从贴片机上卸下。
4.将方巾垫在需要维护保养的部件下方。
3.1 MU 贴装头
3.1.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。如果只是轻微脏污，可用喷气工
具清除。如果无法完全清除干净时，建议更换滤芯。
1
旋松过滤器固定板。
用十字螺丝刀放松过滤器固定板。
2
拆卸过滤器盖。
如果将放松后的过滤器固定板向下移动，可以拆下
过滤器盖与滤芯。
55324-N5-00
3
清洁滤芯。
如果只是轻微脏污，可用喷气工具清除后继续使用。
55325-N5-00
n
要点
如果脏污严重或已变色，务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
4
安装滤芯。
1. 将滤芯嵌入过滤器盖中后装回原位。
2. 将过滤器固定板向上移动后，边按住边用十字
螺丝刀进行固定。
5
继续清洁下侧的滤芯。
上下两层切换阀都装有滤芯，按照相同的步骤清洁
下侧的滤芯。

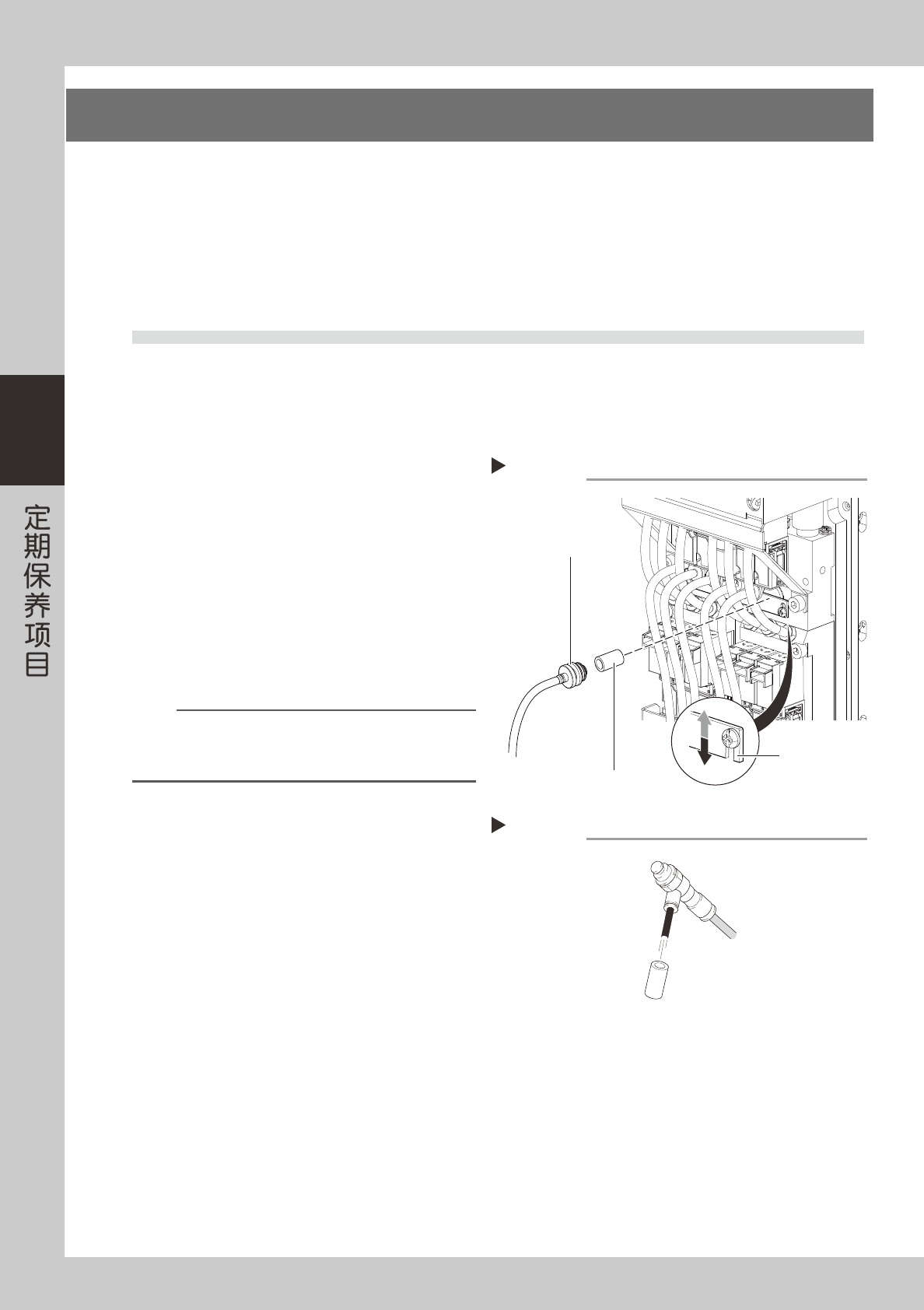

拆卸过滤器盖
Step 1-2
过滤器盖
滤芯
过滤器固定板
固定
放松
清洁滤芯
Step 3
滤芯
喷气工具
3-31
3
3.2 HS 贴装头
3.2.1 空气滤芯的清洁与更换
虽然供气状态和实际运转时间会有所不同，但一般 3 个月左右需点检 1 次滤芯。如果只是轻微脏污，可用喷气工
具清除。如果无法完全清除干净时，建议更换滤芯。
1

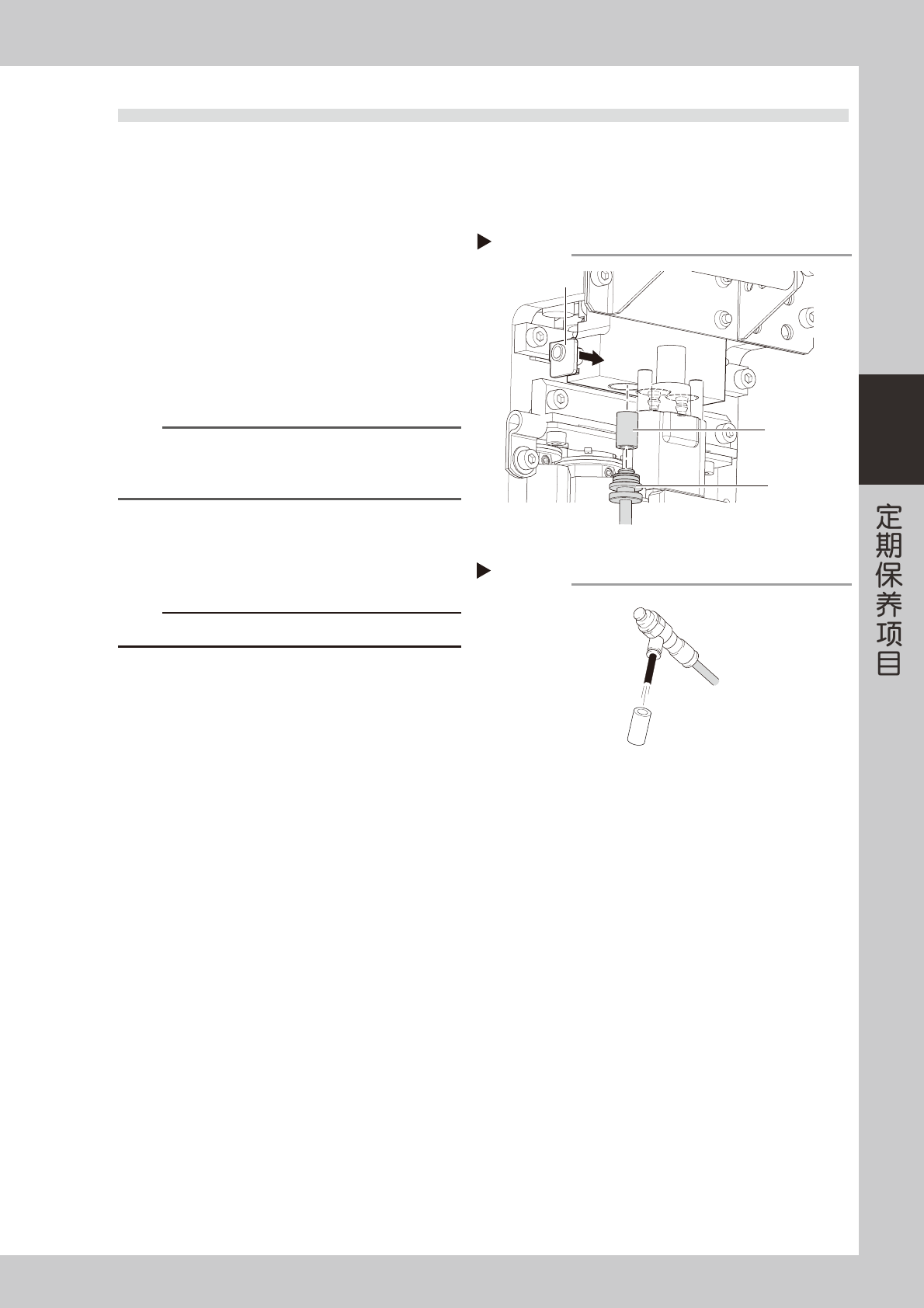

拆卸滤芯。
如右图所示，边按滑动部边将过滤器盖向下拔出。
滤芯装在过滤器盖的前端部。
55369-N5-00
2
清洁滤芯。
如果只是轻微脏污，可用喷气工具清除后继续使用。
55370-N5-00
n
要点
如果脏污严重或已变色，务必换上新滤芯 (KLF-M7156-00X)。
滤芯的更换频率决定于贴片机的运转时间，但一般 3 个月需
更换 1 次。
3
安装滤芯。
1. 将滤芯嵌入过滤器盖。
2. 边按滑动部边将过滤器盖插入原来的位置。
c
注意
务必确认过滤器盖已完全插入到位。
拆卸过滤器盖
Step 1
过滤器盖
滤芯
滑动部
清洁滤芯
Step 2
滤芯
喷气工具
