第 1 部 基本篇 第 2 章 生产
2-38
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示操作选项中的设置所对应的生产状态画面（图2-8-3-1-1 生
产状态显示画面）或生产设备状态画面（图2-8-3-2-1 生产设备状态画面）。
如果按下<START>开关时，尚未完成返回原点，则应先按下<ORIGIN>开关返回原点，然后再次按
下<START>开关。
注意
按下<START>开关，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
注意
如果尚未进行过送料器台架识别时(在返回原点后立即)，会在移动吸取位置
前自动识别送料器台架。执行送料器台架识别时，由于贴片头会横跨供给装
置的上方，因此请勿将手、脸等靠近或伸入装置中。
第 1 部 基本篇 第 2 章 生产
2-39
2-8-3-1 生产状态
按下<START>开关生产开始后，若操作选项的“生产（显示）”选项卡中没有勾选“生产中显示
设备画面”选项，则会显示生产状态。
画面上，根据“工具”/“操作选项”的“生产(显示)”选项卡(是否勾选“放大显示生产基板数
量”) 中的设置，会有不同的显示。(参见第6章 操作选项)

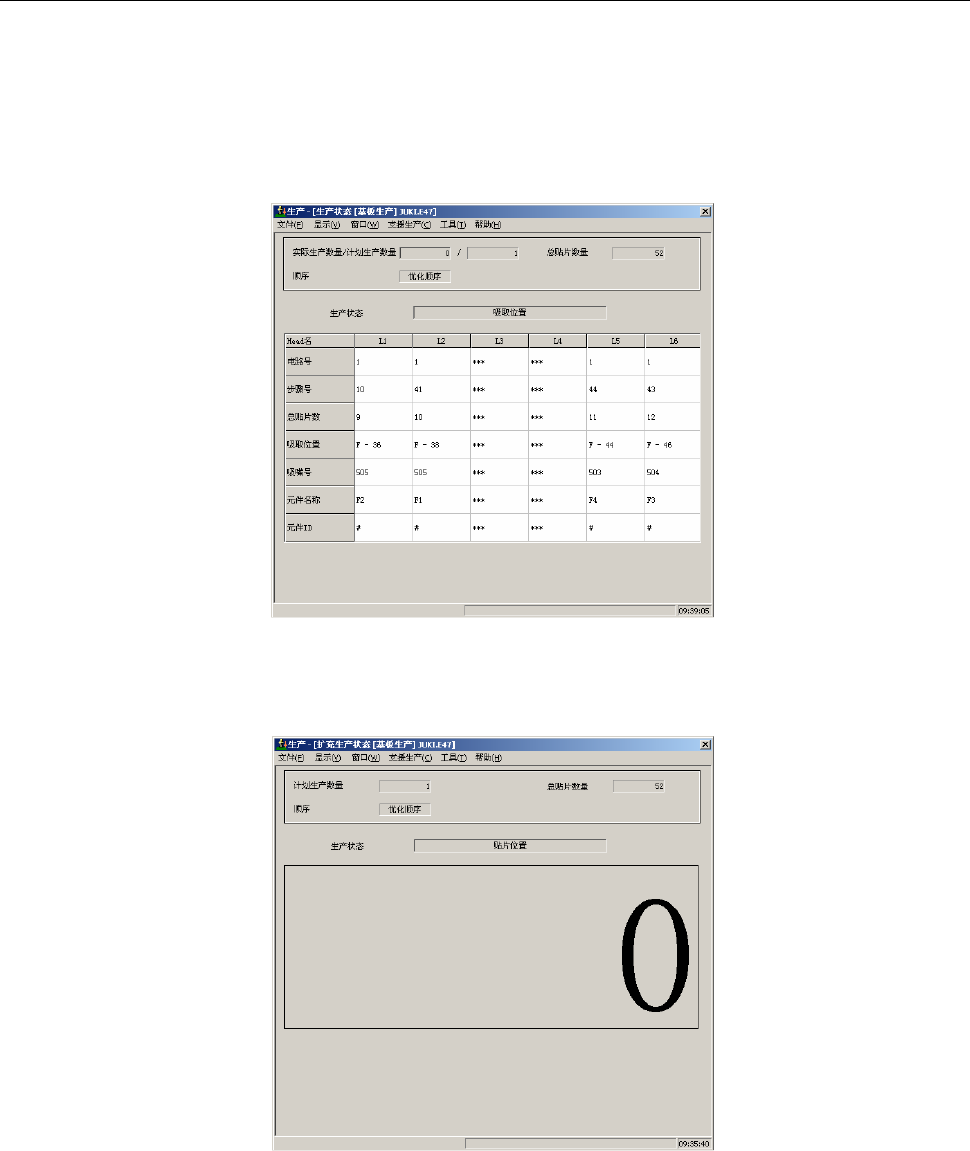

◇ 通常的生产状态显示画面
图2-8-3-1-1 生产状态显示画面
◇ 在操作选项的“生产(显示)”选项卡中勾选“放大显示生产基板数量”项时
图2-8-3-1-2 生产状态显示画面(放大显示)
第 1 部 基本篇 第 2 章 生产
2-40
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中所设置的计划生产数量。
实际生产数量：显示实际生产的数量。
z 操作选项的“生产(显示)”选项卡中的“累计生产基板数量”项被勾选时，是指生产基板数
量中已实际生产数量的累计。
z 操作选项的“生产(显示)”选项卡中的“倒计生产基板数量”项被勾选时，显示实际生产数
量中尚未生产的数量。
② 总贴片点数
平均1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④ 生产状态
显示当前的生产状态。具体显示内容如下。
显示文字
状态
基板传送中 正在传送基板
基准领域标记识别中 正在进行基准领域标记的识别处理
BOC 标记识别中 正在识别 BOC 标记
坏标检测中 正在检测坏板标记
贴片位置 正在进行元件贴片，或正在向贴片位置移动
吸取位置 正在吸取元件，或正在向吸取位置移动
吸嘴安装中 正在安装吸嘴，或正在向吸嘴安装位置移动
吸嘴返回中 吸嘴正在返回，或正在向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正在向元件废弃位置移动
台架标记读取中 正在读取台架标记
基板传送等待位置移动中 正在向基板传送等待位置移动
其他位置 正在进行其他操作
⑤ 电路编号
显示贴片头要吸取贴片的元件的电路编号。
⑥ 步骤号
显示贴片头要吸取贴片元件的“贴片数据”顺序。(因输入顺序与优化顺序而异)
⑦ 总贴片数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的送料器编号。
⑨ 吸嘴编号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头吸取的元件名。
⑪ 元件 ID
显示贴片头将吸取贴片的元件ID。
