JUKI JX-300LED - 第141页
第 1 部 基本篇 第 2 章 生产 2-49 2-8-3-4 中断 完成预定数量的生产后 ，生产将中断，返回生产条件 画面。信号灯变为3色同 时点亮，表示预 定 数量的生产已经完成。 在未达 到预 定数 量前需 要中 断生 产时 ， 请 按下 <STOP>开关 进入 暂停状 态， 再按 一次 <STOP >开关。 此时会显示如下的确认画面。单击“确认”后，生产即被中断。 图2-8-3-4-1 确认中断生产 注意…
第 1 部 基本篇 第 2 章 生产
2-48
1) 生产条件的运行模式选项中勾选“步骤”时，即使按下操作面板的<START>开关开始生产运
行，也不显示生产状态，而会显示图 2-8-2-2-1。
2) 在步骤生产中停止，或在连续生产中暂停时，按下键盘“F7”键，可将贴片头移动到等
待位置。
3) 在步骤生产中停止，或在连续生产中暂停时，按下键盘的“F8”键，或选择画面上的“连
续/步骤”按钮，可切换连续/步骤。
4) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
吸取数据 贴片数据
标记
数据
暂停原因
暂停位置
X,Y Z X,Y Z X,Y
备注
吸取位置
○
○
·根据用户按键要求
·外罩打开
·检测到送料器悬浮
贴片位置 ○
·从 XY 示教开始
·有效的 HOD 装置键
为摄像机键、Head
键。
标记识别错误 标记位置 ○ ·仅摄像机键有效
①. 只有按输入顺序贴片、依次吸取时，才可进行吸取位置的示教。
(同时吸取时不能示教。)
②. 多面基板时，仅限于在基准电路贴片中，才可进行贴片位置的示教；基准电路中
检测出坏板标记的基板，不能进行示教。
③. 可通过示教读入的数据，仅限于用示教按钮选择的项目、或按下 HOD 的［ENTER］
键前，HOD 的 LED 灯亮的示教项目，如果想通过示教取得 XY、Z 所有的数据，
请分别进行示教。
④. 托盘元件的吸取位置不能进行示教。
第 1 部 基本篇 第 2 章 生产
2-49
2-8-3-4 中断
完成预定数量的生产后，生产将中断，返回生产条件画面。信号灯变为3色同时点亮，表示预定
数量的生产已经完成。
在未达到预定数量前需要中断生产时，请按下<STOP>开关进入暂停状态，再按一次<STOP>开关。
此时会显示如下的确认画面。单击“确认”后，生产即被中断。

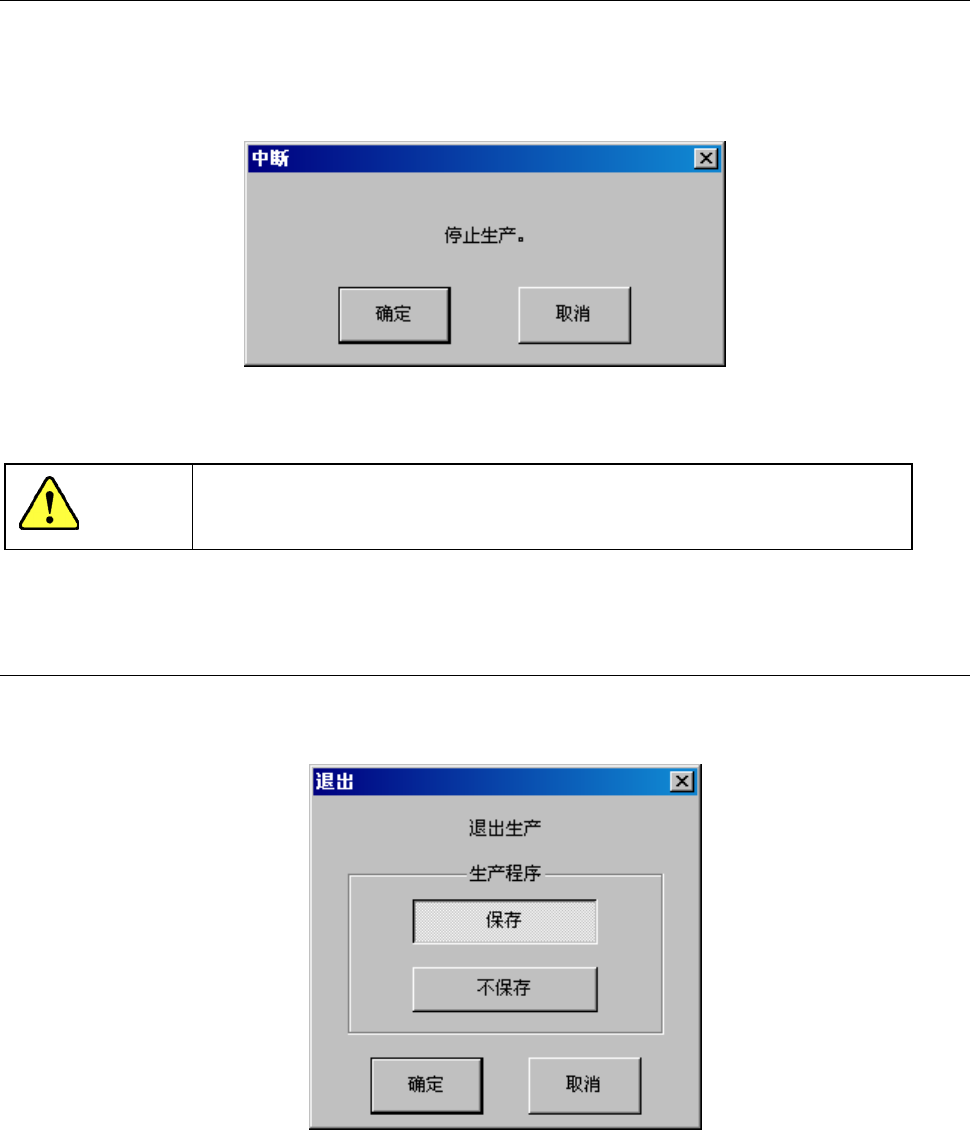

图2-8-3-4-1 确认中断生产
注意
单击“确认”后，将进行吸嘴更换动作。为了避免人身伤害，在运行过程中
切勿将手放入装置内部，也不要将脸和头部靠近装置。
2-8-3-5 退出生产
在菜单栏中选择“文件”/“退出”，或单击画面右上角的:。
显示如下提示信息。
图2-8-3-5-1 退出生产
请在选择是否保存生产程序(含生产管理信息)后，单击“确认”。
生产画面退出后，会显示主画面。
第 1 部 基本篇 第 2 章 生产
2-50
2-9 生产管理信息
当生产模式为基板生产时，生产管理信息将被保存。
在本项中，可查看生产中被保存的生产管理信息。
2-9-1 生产管理信息
1)
生产管理信息的收集条件
① 生产模式为基板生产且对所有贴片点进行贴片时。
② 只要进行过一次收集后，下一次生产开始时，将以上一次收集的数据为基础进行追加收集。
若要收集新的数据，需清除上一次的数据。
2) 生产管理信息画面
从菜单栏中单击“窗口”/“生产管理信息”，选择需要浏览的生产管理信息。

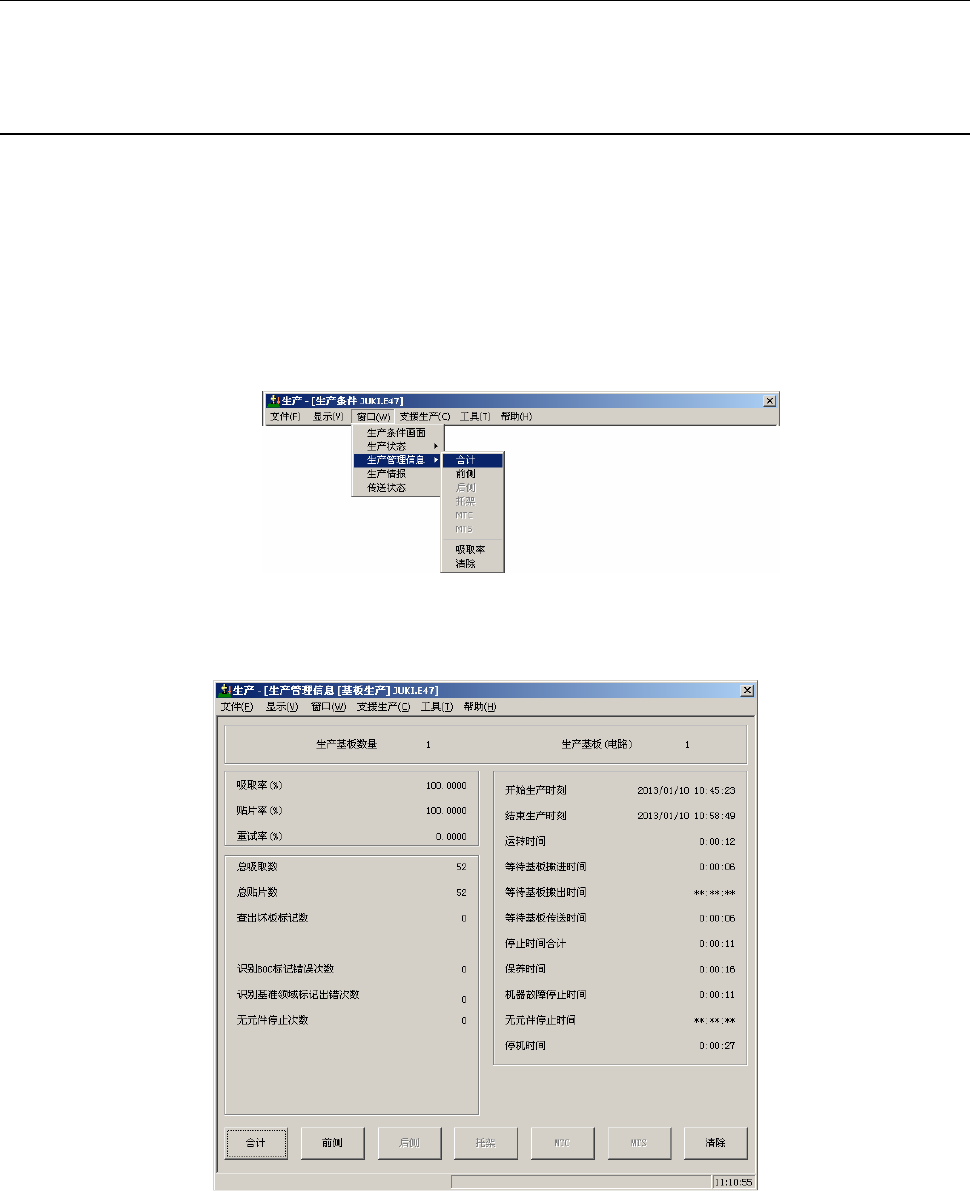

图2-9-1-1 生产管理信息(综合)菜单
3) 内容
① 综合管理信息
图2-9-1-2 生产管理信息(综合)
