第 1 部 基本篇 第 2 章 生产
2-57
3) 生产信息显示项目
No. 项目 内容
1 在线速度
表示已生产的每 1 张基板，从基板释放到下一张基板释放的
平均时间。
2 机器速度
表示已生产的每 1 张基板，从完成夹紧基板到释放基板的平
均时间。
3 总贴片率 机器整体的贴片率。
4 总吸取率 机器整体的吸取率。
5 生产状态
当前的生产状态。
详细情况请参见生产状态画面中的生产状态项目。
6 吸取位置 显示正在吸取元件或正在向吸取位置移动。
7 元件吸取后 显示贴片头吸取元件后当前的真空级别。
8 元件贴片前 显示贴片头贴装元件前的当前的真空级别。
9 吸嘴(没有元件) 显示贴片头安装吸嘴(无元件)时的当前的真空级别。
10 吸取(元件数据) 显示贴片头吸取元件(元件数据)时的当前的真空级别。
11 吸取后临界值 为判定吸取元件时贴片头有无元件的真空压力临界值。
12 贴片前临界值 为判定贴装元件时贴片头有无元件的真空压力临界值。
通过单击菜单栏的“窗口”/“生产管理信息”/“清除”来清除生产信息的总贴片率和总吸取率。
此外，读入文件时，总贴片率、总吸取率将被清除。
◇ 在生产运行中、或在通过模式时都会显示在线速度与机器速度。但在通过模式时显示的是上一次
生产的在线速度和机器速度。
◇ 真空级别的值仅在生产运行中显示。
第 1 部 基本篇 第 2 章 生产
2-58
2-9-3 传送·I/O状态
显示传送信息、I/O各种传感器信息(ON/OFF状态)。
此外，在下图的生产通过的画面中，可以执行基板搬入/搬出等传送操作。
从菜单栏中单击“窗口”/“传送·I/O状态”，会显示如下的画面。
2-9-3-1 生产通过中的画面

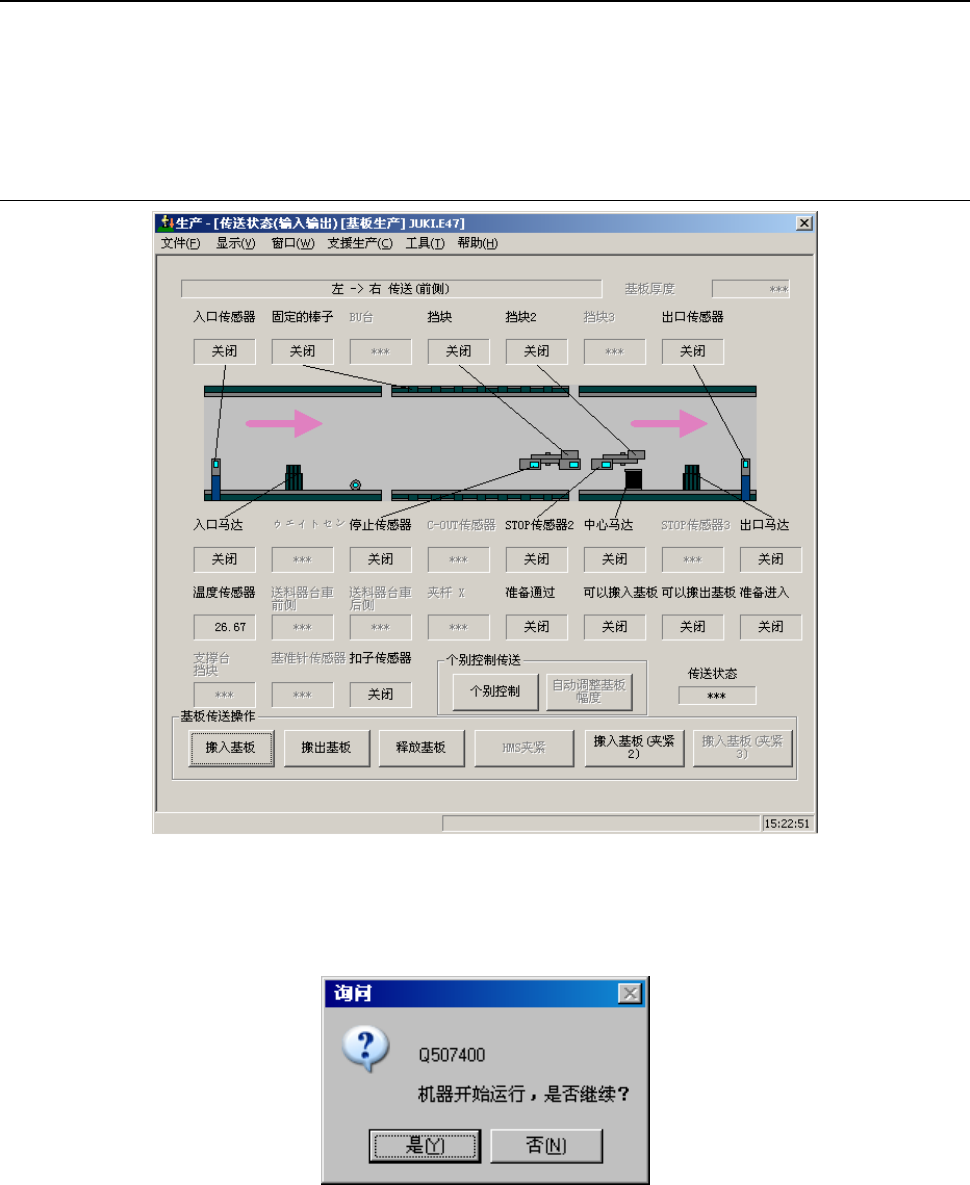

图2-9-3-1-1 传送·I/O 状态(生产通过状态)
1）基板传送运行(基板搬入/基板搬出/释放基板)
按下各按钮，可显示如下提示信息。
图2-9-3-1-2 确认执行信息
选择“是”，则轴移动到待机位置，开始基板搬入/搬出，或释放基板操作。
选择“否”，则机器不运行。
第 1 部 基本篇 第 2 章 生产
2-59
2）传送个别控制
按下“个别控制”按钮，即显示个别控制画面。
按下各按钮，可进行开/关控制。

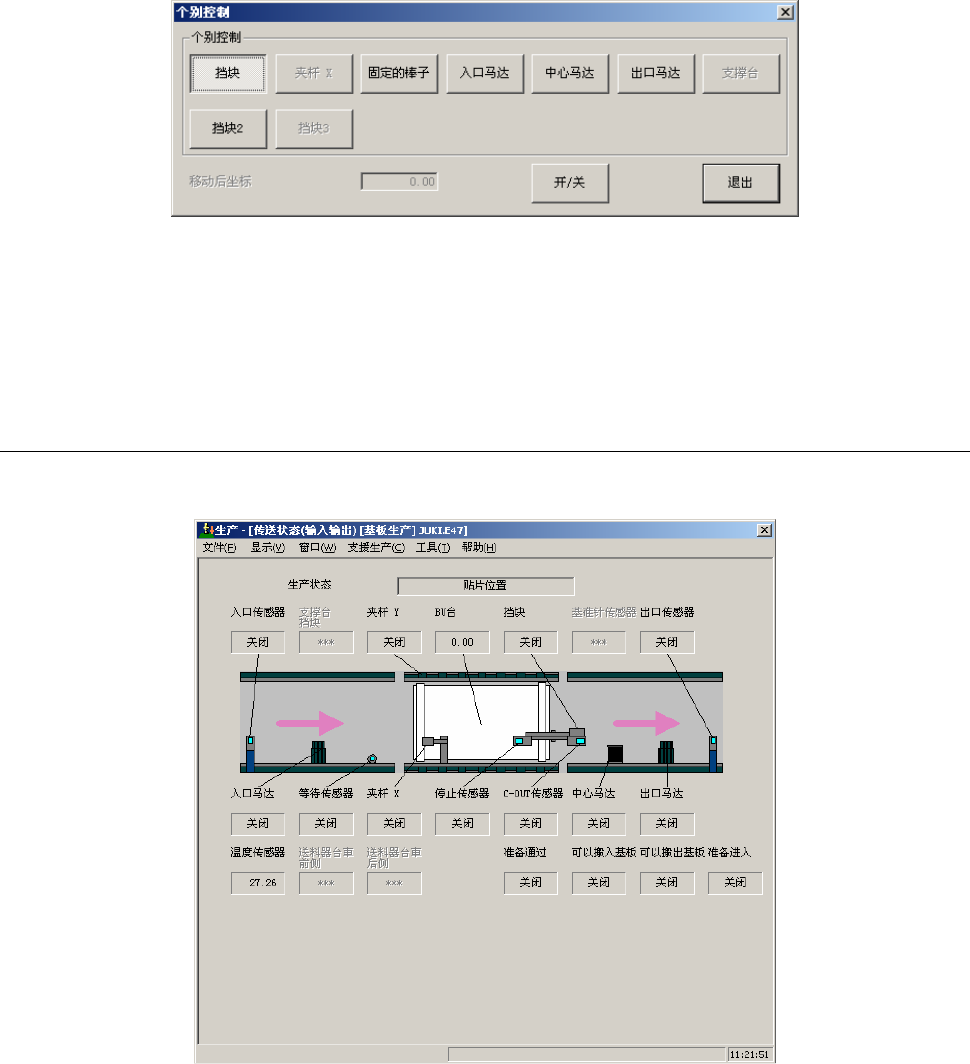

图2-9-3-1-3 个别控制
按下“退出”按钮，退出个别控制。
退出时，将执行传送状态初始化。
2-9-3-2 生产进行中的画面
在生产进行中，不显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图2-9-3-2-1 传送·I/O 状态(生产进行中)
