第 1 部 基本篇 第 2 章 生产
2-79
3
) 激光高度连续检查功能
从菜单栏中选择“工具”/“检查”/“激光高度检查”后，会显示连续检查条件的设置画面。请
设置检查对象元件和检查范围。
选择“连续检查”按钮后，即可在指定的检查范围内进行检查。
•
对指定范围(直致最后编号)进行重复检查后，返回条件设置画面。
•
在检查中检测出错误时，可转换为单独检查模式。
图2-10-6-3-1 设定激光高度连续检查条件
单击“连续检查”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在单击“连续检查”前，请务必确认无人在进行装置内部的作业。
在单击“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在单击“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
注意
第 1 部 基本篇 第 2 章 生产
2-80
（1）作为对象的元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
① 全部元件
检查所有的元件数据。
② 薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 指定元件类型
仅检查指定的元件类型。
④ 指定吸嘴号
仅检查指定的吸嘴所要使用的元件。
⑤ 激光定中心元件
仅检查要激光定中心的元件。
⑥ 外形定中心元件(仅限图像定中心元件)
不能选择。
（2）检查范围
在对象元件条件基础上，要针对特定的元件编号进行检查时，请勾选此项。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 只限贴片元件
当限定为贴片数据中指定的元件数据时，请勾选此项。
（3）检查

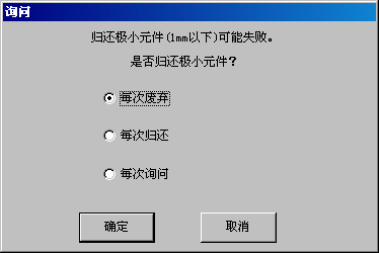

连续检测开始后，会立即显示询问元件尺寸在1mm以下的元件在检测后如何处理的画面。请单击
「确定」。
图2-10-6-3-2 询问元件归还
● 每次废弃
元件按每次指定的方法废弃。
● 每次归还
元件归还到原来的位置。
● 每次询问
每次测量结束后，对1mm以下元件会显示询问。
第 1 部 基本篇 第 2 章 生产
2-81

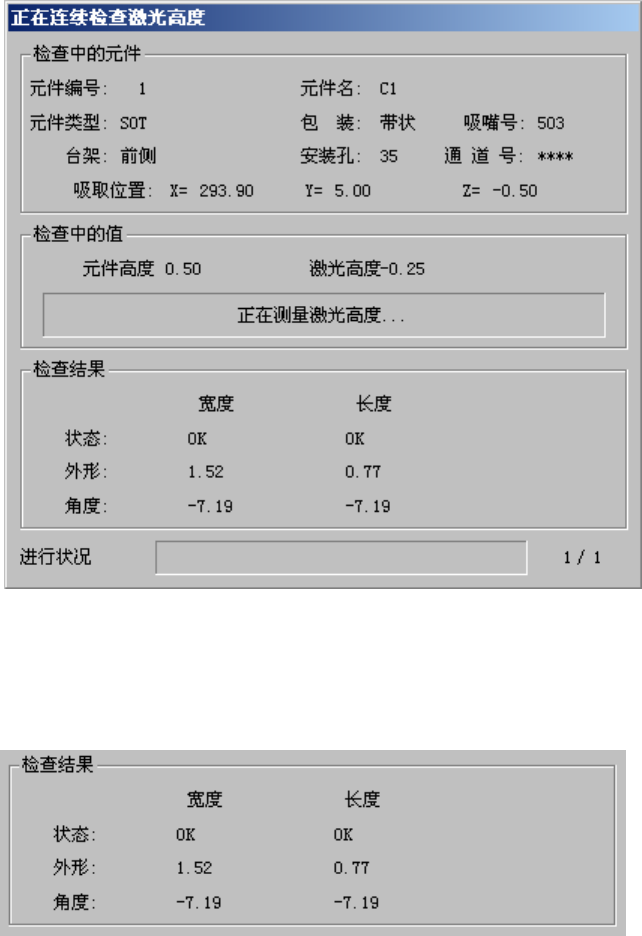

连续检查中会显示连续检查的元件内容/吸取位置/激光高度，依次检查的处理内容。
图2-10-6-3-3 激光高度连续检查
① 激光高度检查结果
检查后，在激光高度检查结果中显示结果值。短边、长边表示第1次、第2次检测出的各元件
的最小宽度的数据。短边及长边的状态仅在“OK”时有效。
图2-10-6-3-4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败(参见8-4-1-3 激光/传感器控制”)
● 外形
显示定心成功时激光检测出的宽度。
● 角度
显示定心时的元件角度。
