第 1 部 基本篇 第 2 章 生产
2-96
2-11-5 传送带浮动检测
供料器悬浮传感器检测出供料器悬浮时，不能进入生产开始/生产重启。
在生产运行中(XY轴移动中)检测出供料器悬浮时，会显示如下信息，并进入暂停状态。
但若在“机器设置”中设置了供料器悬浮（亦称“传送带浮动”）时立即停止，则会进入“生产
异常停止”。
图2-11-5-1 检测出传送带浮动
执行生产开始/生产重启时，请正确地安装供料器，排除供料器悬浮（传送带浮动）的原因后，
再按下<START>开关。
在该画面显示时按下<STOP>开关，则会进入中断生产运行。
在「机器设置」中设定了供料器浮动
（传送带浮动）即停止时，当生产运行中（XY
轴移动中）检测出供料器浮动时会急速停止，关闭主电路电源，生产异常结束。这
时贴片头上有可能吸取有元件。由于主电路电源关闭，下面的操作需要返回原点。
当返回原点运行开始后，贴片头上吸取的元件即被无条件地废弃到废弃盒里。如果
该元件不宜废弃，请在执行返回原点前，用手从贴片头上取下元件。特别是如果吸
取的是担心弄弯引脚的元件、高价的元件、大型元件等，请取下元件后再返回原点。
另外，继续返回原点时，则不会进行元件废弃，而会直接在吸取元件的状态下励磁。
注意
第 1 部 基本篇 第 2 章 生产
2-97
2-11-6 因元件保护导致的暂停
在生产程序的“元件数据(扩展[附加]信息)”中，指定为元件保护的元件发生识别异常时，则会
进入暂停，显示如下画面。

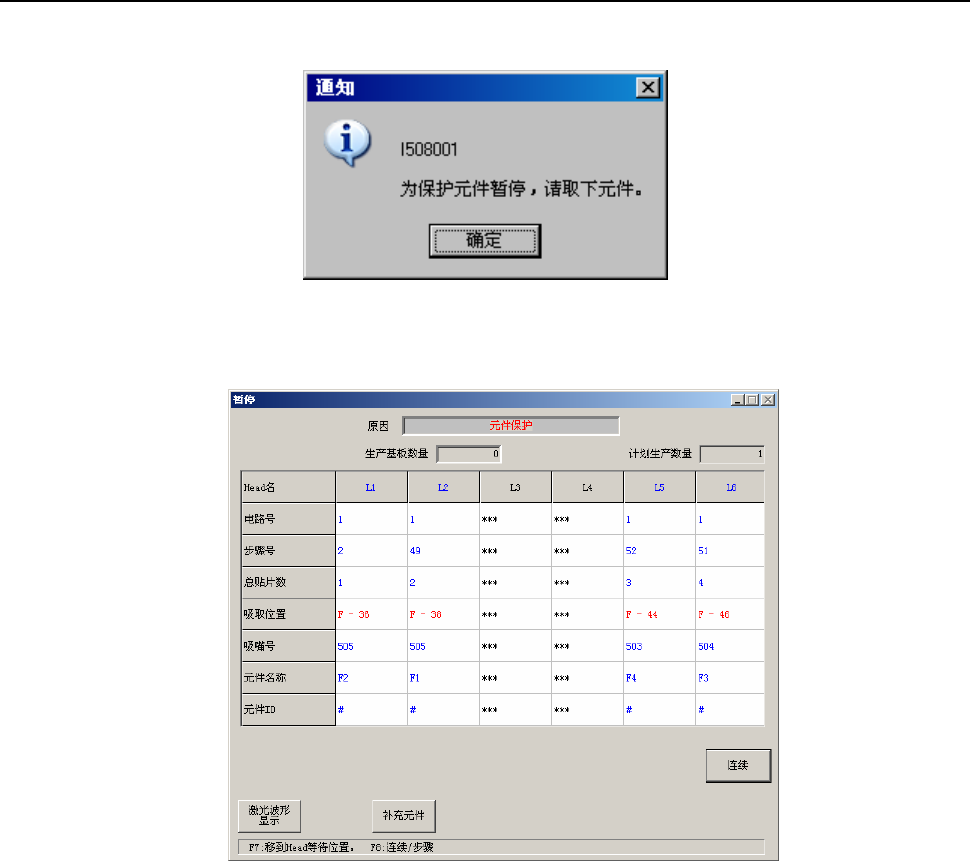

图2-11-6-1 元件保护暂停
请用手拆下元件后，选择“确定”按钮。此时会显示如下画面。
图2-11-6-2 暂停
按下<START>开关：废弃元件后，开始继续生产。
按下<STOP>开关 ：进入中断生产运行。
第 1 部 基本篇 第 2 章 生产
2-98
2-11-7 激光脏污
如果在操作选项“生产(功能2)”选项卡中选中“进行激光传感器的脏污检查”，在基板搬入时
将进行激光脏污检查，检测出激光脏污时进入暂停。
· 检测到激光脏污的贴片头时,会出现兰色显示。
· 贴片头移动到前面后进入暂停。请擦去激光的脏污。
图2-11-7-1 暂停
● “激光波形显示”按钮
暂停的原因为激光脏污错误、芯片直立错误、激光识别错误、异类元件错误时，会显示出激
光波形。
此时按下“激光波形显示”按钮，可显示边界检查的结果。
单击“激光波形显示按钮”后，为了进行激光脏污检查，贴片
头会上下移动，请务必注意安全。
注意
