第 1 部 基本篇 第 2 章 生产
2-110

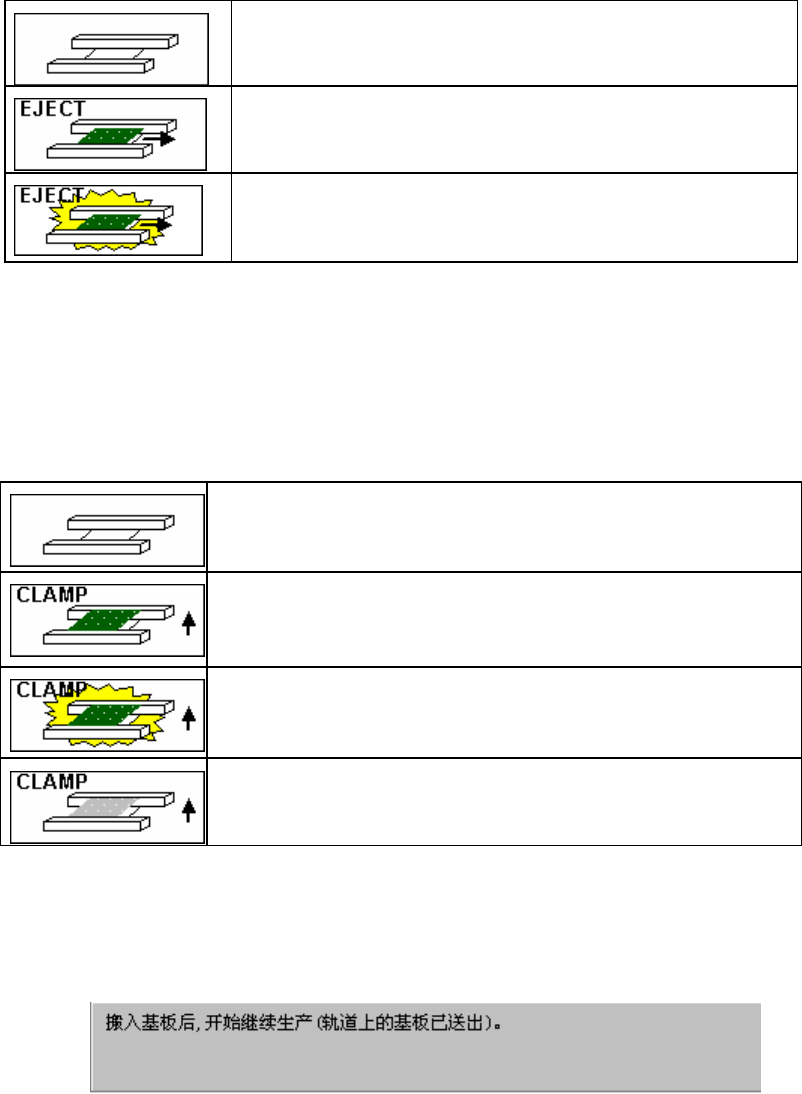

1) 选择“搬入基板后生产”时
用图像显示停止传感器获得的通道上的搬出站台（工作站）的状态。
点击该图像，将在该站台（工作站）上的基板安装到重夹位置。
传送通道上没有基板。
从传送通道上搬出基板。
生产中断时传送通道上有基板，但全部元件的贴片操作已完
成，需要搬出。
从传送通道上搬出基板。
但可能有缺件或误贴片，在搬出基板时需要充分注意。
2) 选择“运行重夹后生产”时
要进行重夹的工作站用图像显示停止传感器获得的传送通道上的状态。或已知上次生产中断时传
送路上的状态(生产重启前，尚未退出生产文件读入、未结束生产画面时)时，在重夹时用图象显
示与上次生产中断时相同的传送通道上的状态。
点击图像，将在该站台（工作站）上的基板安装到重夹位置。
传送通道上没有基板。
重夹传送通道上的基板。
重夹传送通道上的基板。
但可能有缺件或误贴片，重加基板时需要充分注意。
重夹生产中断时残留在传送通道上的基板。
但是当前传送通道上没有基板。
(4) 执行基板搬出、重夹时的运行信息
显示执行“搬入基板后生产”、“运行重夹后生产”的运行状况。
图2-11-11-1-6 执行基板搬出、再夹紧时的运行信息
第 1 部 基本篇 第 2 章 生产
2-111
(5) 在开始生产前处理画面上选择后的动作
1) 当有继续生产文件时
表2-11-11-1-2
StepNo
继续
生产
生产
运行
传送通道
上的基板
生产中断时传
送通道的信息
执行后的运行
(按下开始开关后的运行)
① 有基板 不能选择搬入基板后生产。
② 无基板 － (通常无)
③
有
无信息
先搬出基板，在生产开始前搬入基
板，继续生产(需注意)
④
进行
搬入基板后
生产
无 －
在生产开始前搬入基板后，继续生
产
⑤ 有基板
不能选择搬入基板后生产。
重夹后，在生产开始前不搬入基板
继续生产
⑥ 无基板 － (通常无)
⑦
有
无信息
重夹后，生产开始前不搬入基板，
继续生产(需注意)
⑧
进行 重夹后生产
无 － 错误(没有基板。)
⑨ 有基板
搬出基板后、开始生产前先搬入基
板，新生产(需注意)
⑩ 无基板 － (通常无)
⑪
有
无信息
搬出基板后、生产开始前先搬入基
板，新生产(需注意)
⑫
不进行
搬入基板后
生产
无 － 生产开始前先搬入基板，新生产
⑬ 有基板
重夹后，生产开始前不搬入基板，
新生产(需注意)
⑭ 无基板 － (通常无)
⑮
有
无信息
重夹后，在开始生产前不搬入基
板，新生产(需注意)
⑯
不进行 重夹后生产
无 － 错误(没有基板。)
第 1 部 基本篇 第 2 章 生产
2-112
Step①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“运行继续生产”、“搬入基板后生产”。
必须选择“运行重夹后生产”。 (参见表2-11-12-1-2 ⑤)
Step②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。

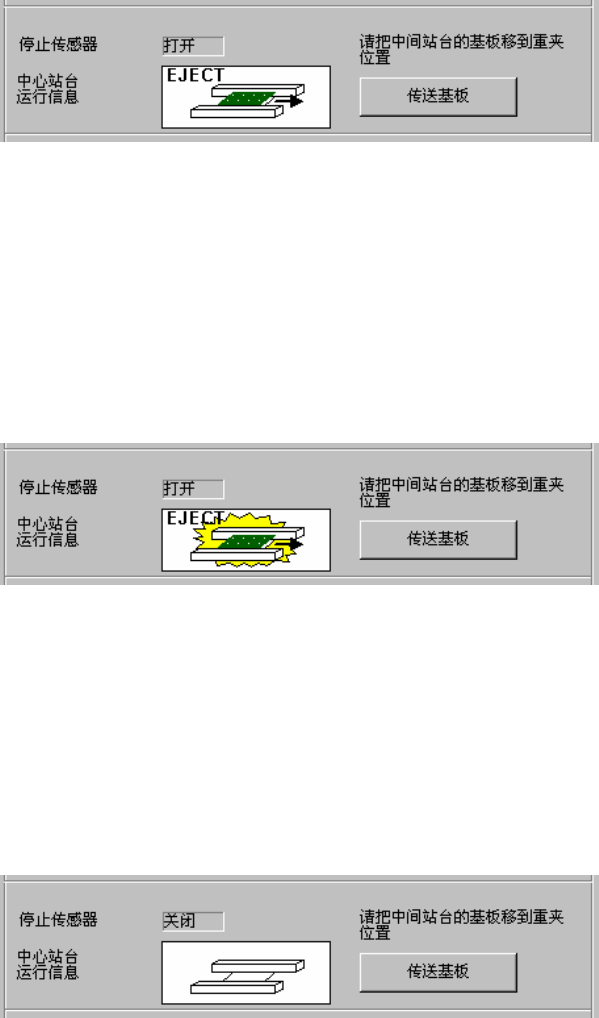

图2-11-11-1-7 传送通道上的状态
执行该选择时，会显示基板正在搬出的画面，基板搬出后在开始生产前先搬入基板，再执行
继续生产。但当生产中断时在传送通道上的基板已完成所有元件的贴片时，由于没有继续生
产文件，不会进入上述状态。(参见表2-11-12-1-3 ②)
Step③. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图2-11-11-1-8 传送通道上的状态
执行该选择时，会显示基板正在搬出的对话框，在基板搬出后开始生产前先搬入基板，再执
行继续生产。
此时，由于没有生产中断时传送通道的信息，搬出的基板有可能是缺件，所以需要充分加以
注意。
Step④. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图2-11-11-1-9 传送通道上的状态
◇ 执行该选择时，在开始生产前先搬入基板，再执行继续生产。
