第 1 部 基本篇 第 1 章 设备概要 1-5 1-2 本设备的构成 1-2-1 本设备的构成 图1-2-1-1 正 面 图 图1 -2-1-2 右面 图 ① 监视器 ⑥ 信号灯 ⑨强力制动器解除开关 ② 液晶显示器 ⑦ 主开关 ⑩真空泵（选购项） ③ HOD 单元（选购项） ⑧ 过滤器调节器 ④ 键盘 、 轨迹球 ⑨ 空气流量计 图 1-2-1-3 ① ATC单元 ⑤基板传送单元 ② LNC60贴片头单元 ⑥CAL 块单元 ③ OC…
第 1 部 基本篇 第 1 章 设备概要
1-4
机种名称 JX-300LED 备注
HOD ●*1
DVD/CD-ROM 驱动器（USB） ●
FD 驱动器（USB） ●
装置机器
供料器浮起传感器 ○ 仅限前侧
自动工具更换装置（ATC） ○
大型元件专用废弃 BOX －
柔性自动校准系统（FCS） ○
FCS 调整夹具 ●
供料器位置指示功能（FPI） ●*1 仅限前侧
元件验证功能（CVS） －
共面性 －
简易负荷控制 －
识别焊锡印刷补偿贴片位置功能 －
生产支持系统
Flexline DB ○
外部程序装置（EPU） ●
Flexline CAD ●
HLC(主生产线计算机) －
・
IS －
提高车间生产性支持系统
・
IFS-NX －
白名单方式杀毒软件 ○
供料器台架（机械式）
机械式供料器台架（前侧固定式/后侧无） ○
机械统一更换台方式 －
机械式供料器用统一更换台车 －
机械式供料器用 Intelli 小车 －
连接器托架 －
IC 回收带 －
元件供给装置
带式供料器/散料供料器 ●
管式供料器 ●
多层供料器 －
托盘供给装置
MTS ●*3 (仅限 TR5SNR)
TR5S 安装单元 ●*1*3
托盘工作台 ●*1 (仅限后侧)
MTC －
DTS －
托盘架 ●
卷筒安装台 ●
自动切带刀 －
垃圾箱 ●
*1 该选购项为工厂出货选项。
*2 中文规格、英文规格为标准装备。
*3 安装 MTS 时，主机后侧需要[TR5S 安装单元]。
第 1 部 基本篇 第 1 章 设备概要
1-5

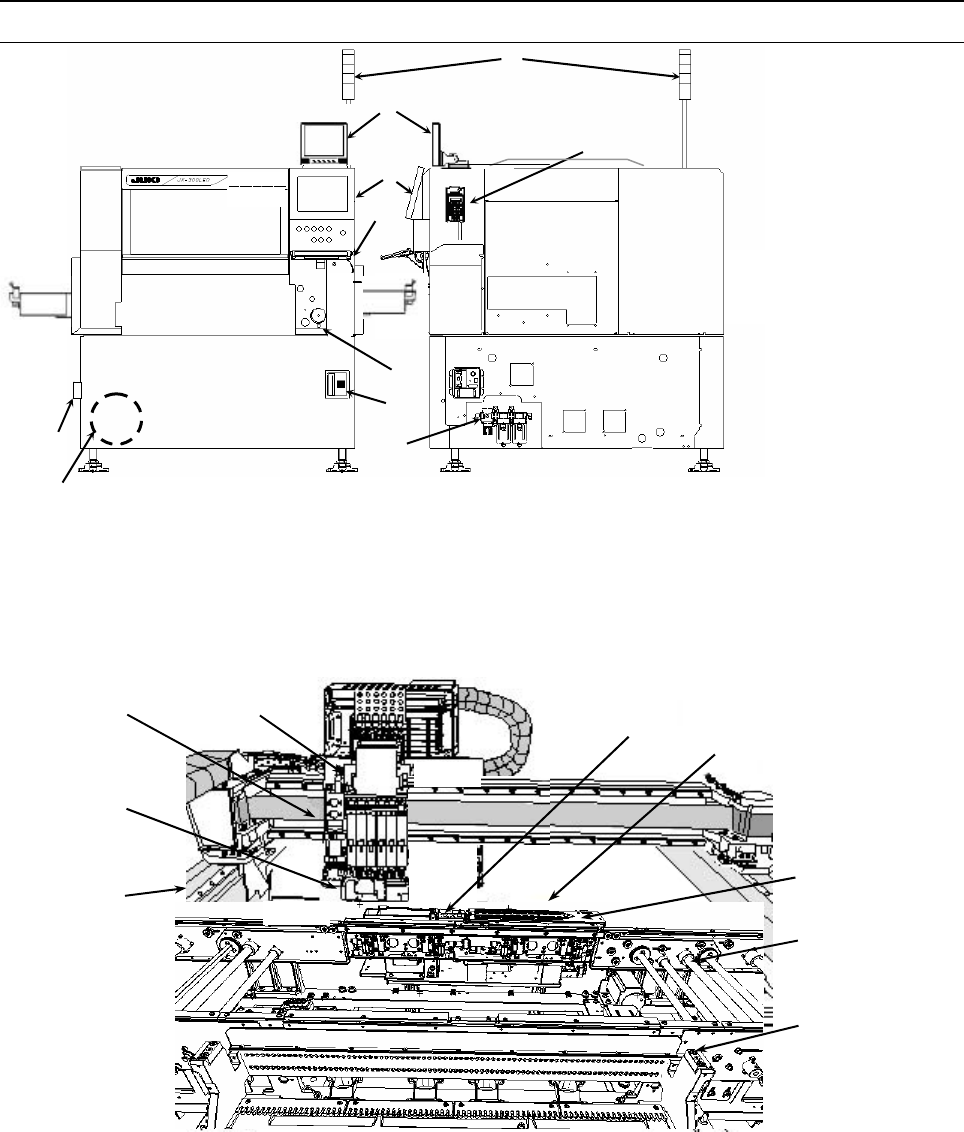

1-2 本设备的构成
1-2-1 本设备的构成
图1-2-1-1 正面图 图1-2-1-2 右面图
① 监视器
⑥ 信号灯 ⑨强力制动器解除开关
② 液晶显示器
⑦ 主开关 ⑩真空泵（选购项）
③ HOD 单元（选购项）
⑧ 过滤器调节器
④ 键盘、轨迹球
⑨ 空气流量计
图1-2-1-3
① ATC单元 ⑤基板传送单元
② LNC60贴片头单元 ⑥CAL 块单元
③ OCC单元(L) ⑦送料器台架单元
④ X-Y单元 ⑧HMS 单元（选购项）
①
②
③
④
⑥
⑧
⑨
⑩
③
①
②
④
⑤
⑥
⑧
⑦
⑦
⑤
第 1 部 基本篇 第 1 章 设备概要
1-6

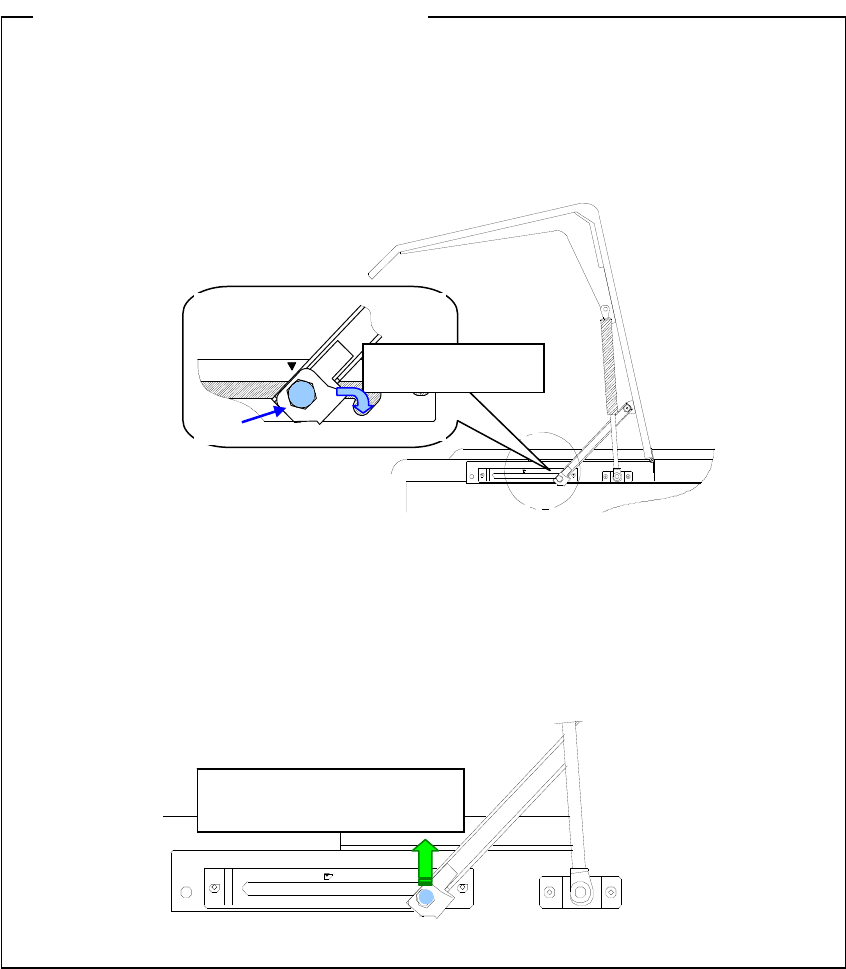

◆打开安全盖时要把盖子向上开足直到上了锁，确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
﹡
没有上好锁就放开手时，盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。
〈﹡注：开关安全盖时的注意事项〉
将手把向上提，解开锁后，
再关闭安全盖子。
确认手把已推到头并
且稳定。
安全盖打开状态（侧面图）
手把
