第 1 部基本篇第 2 章生产

2-125

2-11-12-3 继续返回原点的条件

要显示继续返回原点画面，必须先完成一次全轴返回原点。

◇ 因切断伺服电源出现非同步现象时，可否进行继续返回原点列表如下。

表2-11-12-3-1

No. 非同步现象继续返回原点

1 主机异常停止 ×

2 供料器悬浮瞬间停止 ○

3 各轴限位传感器检测 ×

4 MTS 异常停止 ×

5 各轴报警 ×

◆ 发生下述情况时，不能进行继续返回原点。

① 全轴返回原点未完成时

② 已执行了继续返回原点，但未完成时

第 1 部基本篇第 2 章生产

2-126

2-11-13 发生错误时确认吸嘴安装状况

在生产中进行吸嘴更换时，如果贴片头未能正确地安装吸嘴，会使生产异常终止。

在这种情况下，可使用本功能，选择手动方式或自动方式,将贴片头抓住的吸嘴放回ATC。

2-11-13-1 放回吸嘴对话框

当更换吸嘴时，吸嘴安装出错，会使生产异常终止，显示如下画面。

请指定手动或自动放回吸嘴。

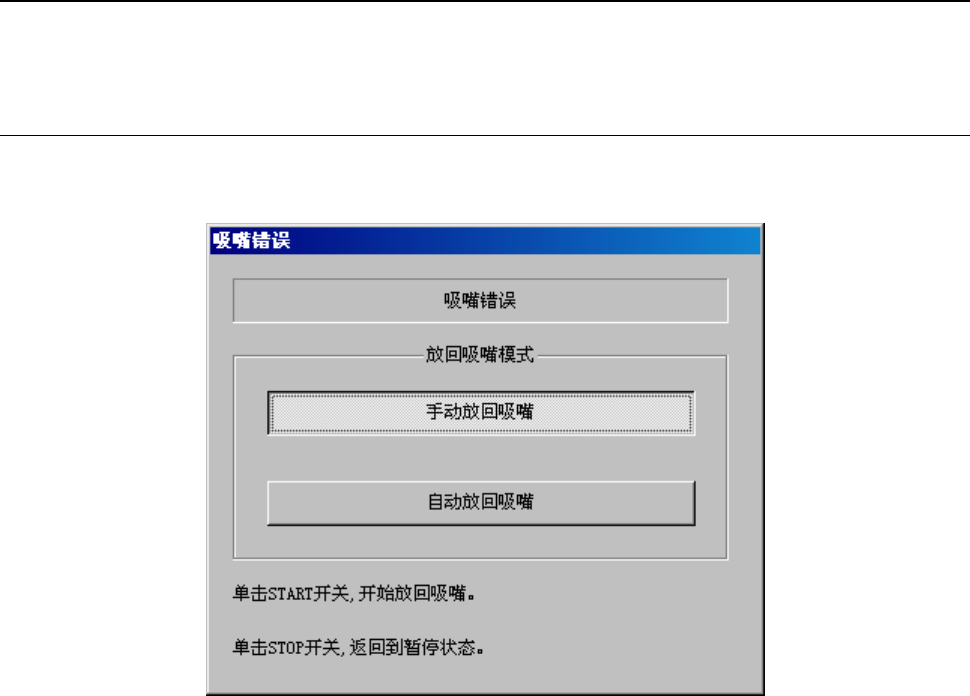

图2-11-13-1-1 吸嘴错误

按下<START>开关，按照选择模式开始放回吸嘴。

按下<STOP>开关，返回生产通过状态。

第 1 部基本篇第 2 章生产

2-127

2-11-13-2 手动放回吸嘴

选择手动放回吸嘴时，请把贴片头移动到可拆卸吸嘴的位置，一边确认，一边降下贴片头，手动

拆下吸嘴。

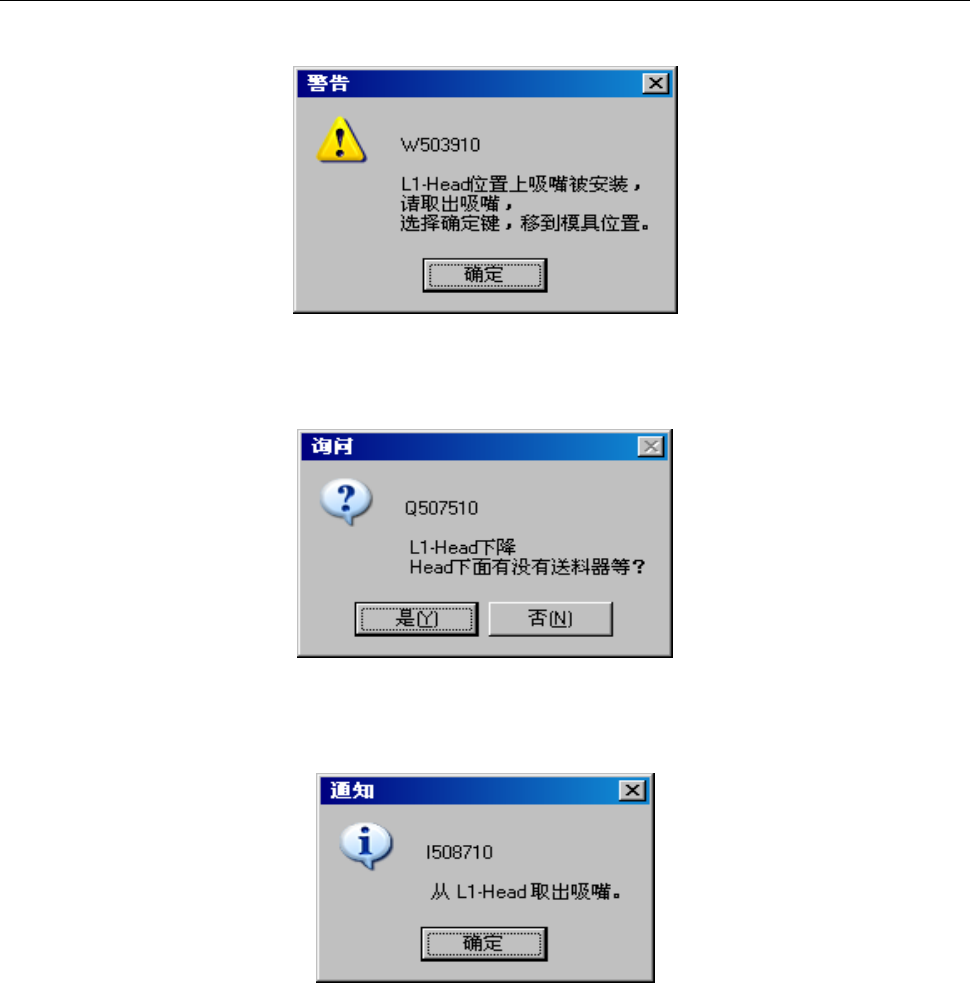

图2-11-13-2-1 移动吸嘴拆卸位置信息

移动到吸嘴拆卸位置后，为了降下Z轴，请确认供料器等是否在贴片头的下方。

图2-11-13-2-2 确认下降信息

Z轴下降后，会提示拆卸吸嘴，请手动拆下吸嘴。

图2-11-13-2-3 拆卸吸嘴的信息

选择“确定”后，若还有其他吸嘴安装错误时，请做同样处理。

把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
