JUKI JX-300LED - 第229页
第 1 部 基本篇 第 2 章 生产 2-137 “连续贴片跟踪的开始位置” 最初 对贴片点列表中,跟踪项目指定为 “执行” 的贴片点,从最初开始全部跟 踪。 标记位置 对贴片点列表的当前位置以下， 从标记位置开始， 跟踪项目指定为 “执 行”的贴片点全部跟踪。 当前位置 对贴片点列表的当前位置以下， 跟踪项目指定为 “执行” 的贴片点， 全 部跟踪。 “连续贴片跟踪后的贴片确认” 进行 连续贴片跟踪后，显示是否进行贴片设置的确认信息。…
第 1 部 基本篇 第 2 章 生产
2-136
(5) 设置画面
进行“跟踪运行”、“修改跟踪数据”的设置。
图2-12-2-2-5 设定
¾“确定” 设置项目有效，退出设置画面。
¾“取消” 设置项目无效，退出设置画面。
当数据有变更时，确认是否真的可以退出。
1) 跟踪运行
进行连续跟踪时，设置跟踪运行。
图2-12-2-2-6 跟踪运行
第 1 部 基本篇 第 2 章 生产
2-137
“连续贴片跟踪的开始位置”
最初
对贴片点列表中,跟踪项目指定为“执行”的贴片点,从最初开始全部跟
踪。
标记位置
对贴片点列表的当前位置以下，从标记位置开始，跟踪项目指定为“执
行”的贴片点全部跟踪。
当前位置
对贴片点列表的当前位置以下，跟踪项目指定为“执行”的贴片点，全
部跟踪。
“连续贴片跟踪后的贴片确认”
进行 连续贴片跟踪后，显示是否进行贴片设置的确认信息。
不进行
免去显示连续贴片跟踪后的询问确认。
“贴片跟踪时,确认贴片时间”
为了确认连续跟踪后的贴片的停止时间
2) 修改跟踪数据
设置“贴片跟踪画面”贴片点列表的跟踪项目。
图2-12-2-2-7 修改跟踪数据
“修改跟踪数据”
设置全部[否] 将跟踪项目全部设定为“不执行”。
设置全部[是] 将跟踪项目全部设定为“执行”。
设置跟踪贴片点
将贴片项目为“执行”的贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
设置跟踪空点
将贴片项目为“不执行”的贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
第 1 部 基本篇 第 2 章 生产
2-138
“运行”按钮
通过指定“修改跟踪数据”，设置贴片点列表的跟踪项目。
执行后，即使按取消按钮也不会恢复。
(6) 跟踪中的画面
进行跟踪时，显示“（摄像机）跟踪贴片位置。…”的画面。

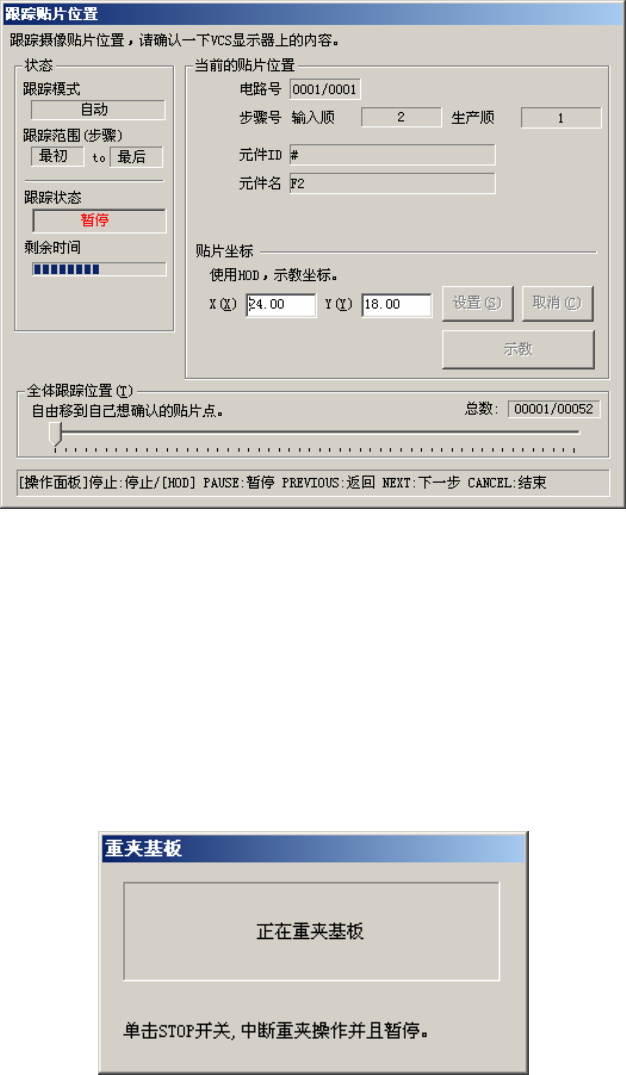

图2-12-2-2-8 正在跟踪的画面
¾ 在贴片跟踪中，按下<STOP>开关，暂停贴片跟踪。
¾ 在暂停贴片跟踪时，按下<STOP>开关，显示询问否结束跟踪。
¾ 在暂停贴片跟踪时，按下<START>开关，继续进行跟踪处理。
(7) 重夹时的画面
重夹基板时显示如下信息。
图2-12-2-2-9 重夹基板
¾ 在此，按<STOP>开关，返回贴片跟踪画面。
