第 1 部 基本篇 第 1 章 设备概要
1-8
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有前侧送料器台架、后侧托盘供应部分(选购项)，供给方式因
元件的包装方式(带式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在送料器台架上的带式送料器、散件送料器、管式送
料器来供给。
托盘元件由托盘支架（托盘工作站）或矩阵服务器供给。
托盘支架及矩阵托盘服务器可安装在后侧。
( )

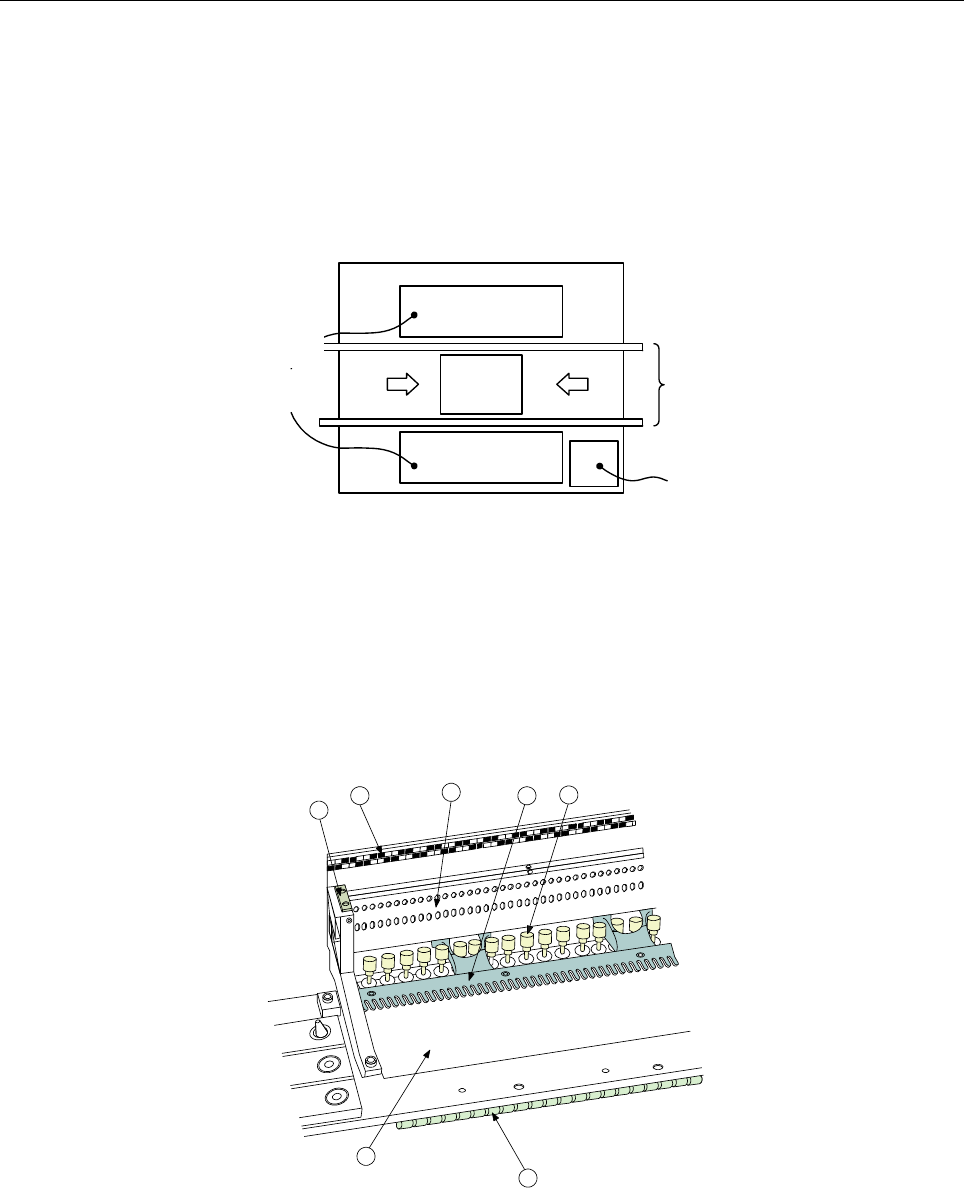

图1-2-1-2-1 贴片机主机配置图
● 送料器台架各部分名称
将装有编带的元件及管式包装元件的带式送料器、散件送料器、管式送料器，用“安装板②”、
“锁定轴④”进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各送料器的位置，请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于校正送料器台的位置与姿势的标记。
6
2
4
1
5
3
7
① 送料器台架 ④ 锁定轴 ⑦ 台架标记
② 安装板 ⑤ 驱动汽缸
③ 安装板Ｂ ⑥ 位置标签
送料器台架
基板传送部分
后侧
基板
前侧
图像监视器
托盘供应部分
第 1 部 基本篇 第 1 章 设备概要
1-9
1-2-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光传感器，以及可进行上下驱动与旋转的Z滑动轴
构成。本机由以下结构组成。
机型名称与贴片头的关系如下所示。
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤
θ
轴马达
③ Ｚ轴马达 ⑥ 滚珠丝杠

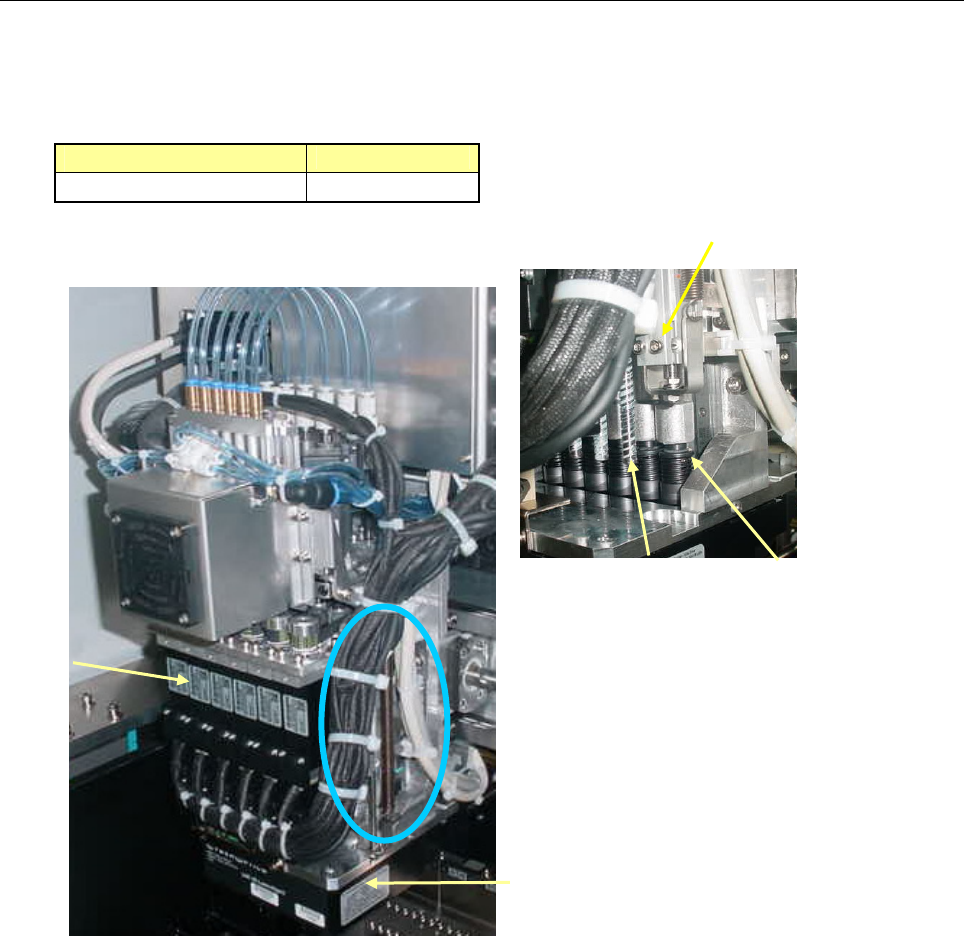

图1-2-1-3-1 贴片头单元图
机型
JX-300LED
LNC60 贴片头 ○
⑦
②
③
①④
⑥
⑤
第 1 部 基本篇 第 1 章 设备概要
1-10
1-2-1-4 ATC单元（Auto Tool Changer 自动工具交换装置）的构成
由气压汽缸来开、关滑动板，保管并装卸吸嘴。
滑动板的开、关，由ATC OPEN（打开）传感器、ATC CLOSE（关闭）传感器来检测。
图1-2-1-4-1 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 气压汽缸 ⑨ 5接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
ATC 编号 1～26
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
③
