第 1 部基本篇第 3 章维护 3-25  （１）拆下风扇马达的过滤器。  把黑色树脂部分向身前方向拉，即可拆下。         风扇马达  机器侧面   （２）用吸尘器吸过滤器的灰尘。        风扇过滤器   （３）把过滤器装回去。确认风扇运转是否正常。   因风扇高速旋转，在接通电源的状态下进行作业有危险。要进行作业时，请务必切断电…

第 1 部基本篇第 3 章维护

3-24

1) 请检查 OCC 的偏光滤光片上有无灰尘或异物。

有灰尘或异物时，请用气枪去除。

清扫部位

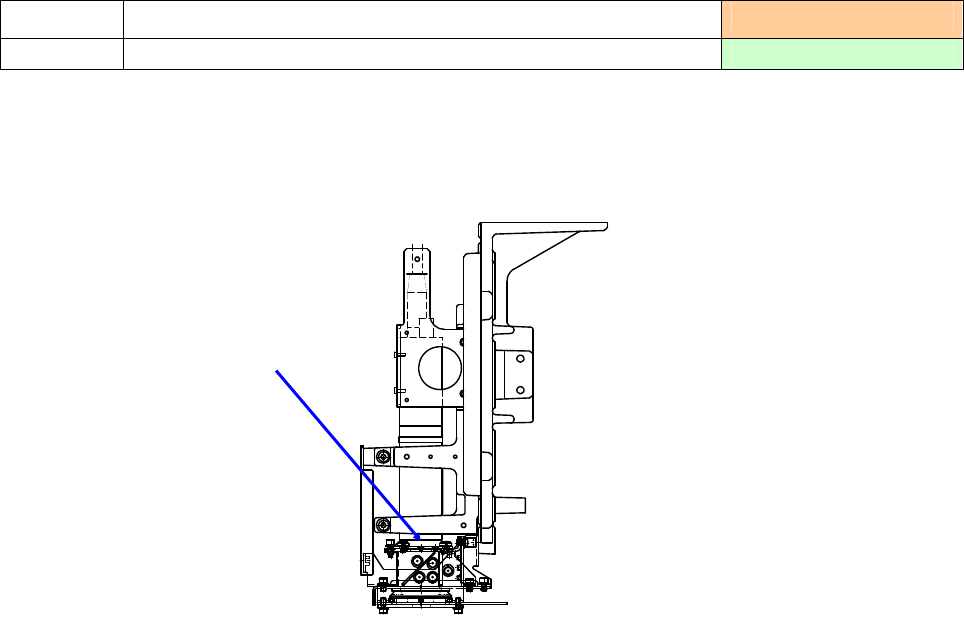

3-3-9 OCC（偏光滤光片）

实施频度：每周

清扫内容清扫 OCC（偏光滤光片）的灰尘、异物使用工具：气枪

偏光滤光片

第 1 部基本篇第 3 章维护

3-25



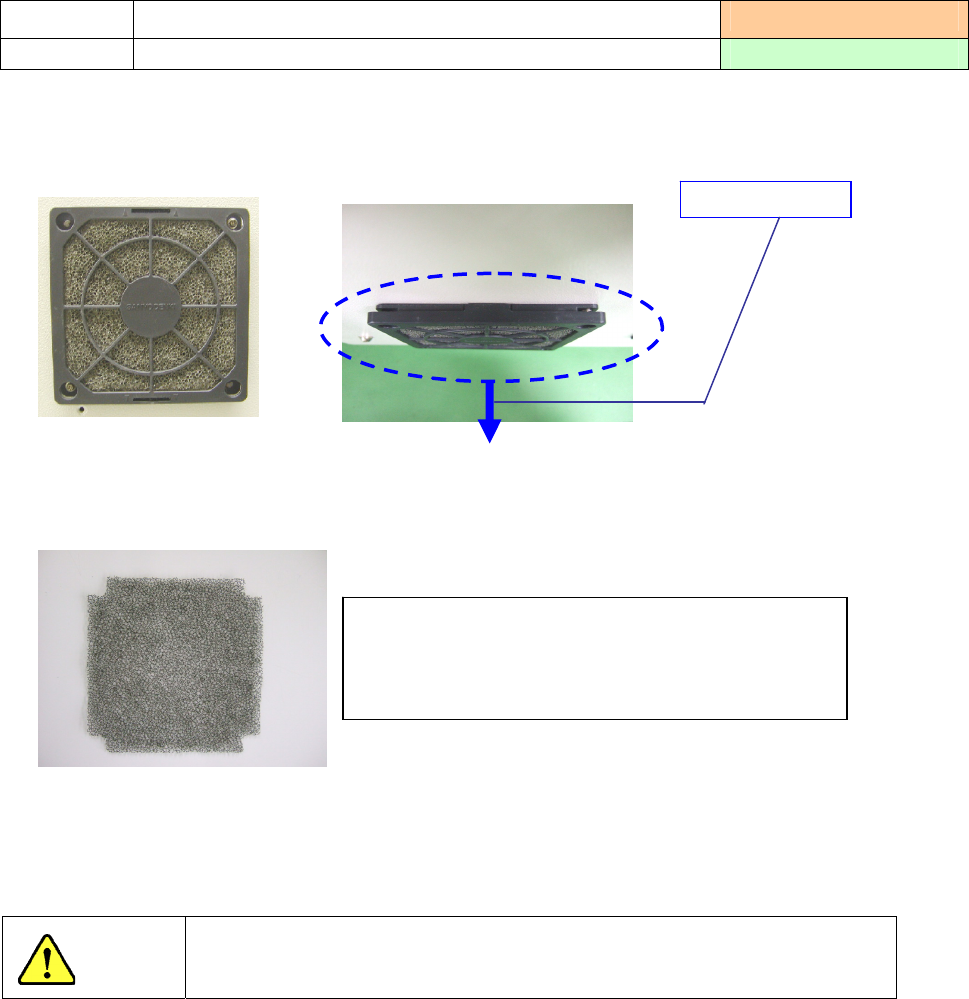

（１）拆下风扇马达的过滤器。

把黑色树脂部分向身前方向拉，即可拆下。



风扇马达 机器侧面



（２）用吸尘器吸过滤器的灰尘。



风扇过滤器



（３）把过滤器装回去。确认风扇运转是否正常。



因风扇高速旋转，在接通电源的状态下进行作业有危险。

要进行作业时，请务必切断电源。

清扫部位

3-3-10 风扇马达

实施频度：每月

清扫内容清扫过滤器的灰尘、异物使用工具：吸尘器

无法去除脏污时，请更换过滤器。

名称：风扇过滤器

件号：HM001010020 （内有 5 张）

向箭头方向拉

注意

第 1 部基本篇第 3 章维护

3-26

3-4 注油

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。

注油项目

3-4-1 XY轴直动单元

实施频度：每年

使用工具：黄油枪使用润滑油：

6459 润滑油 N

注油处 XY 轴直动单元（黄油注油孔）

ＸＹ轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、黄油）。

注

意

为防止突然起动造成事故，请切断电源后进行。

危

险

① Ｘ轴直动单元轨道上下 2 根

② Ｘ軸直动单元上下左右 4 处

③ Ｙ轴直动单元轨道左右 2 根

④ Ｙ轴直动单元前后左右 4 处

黄油注入处

（黄油注入孔）
