第 1 部 基本篇 第 4 章 制作生产程序
4-11
（2） 单板基板

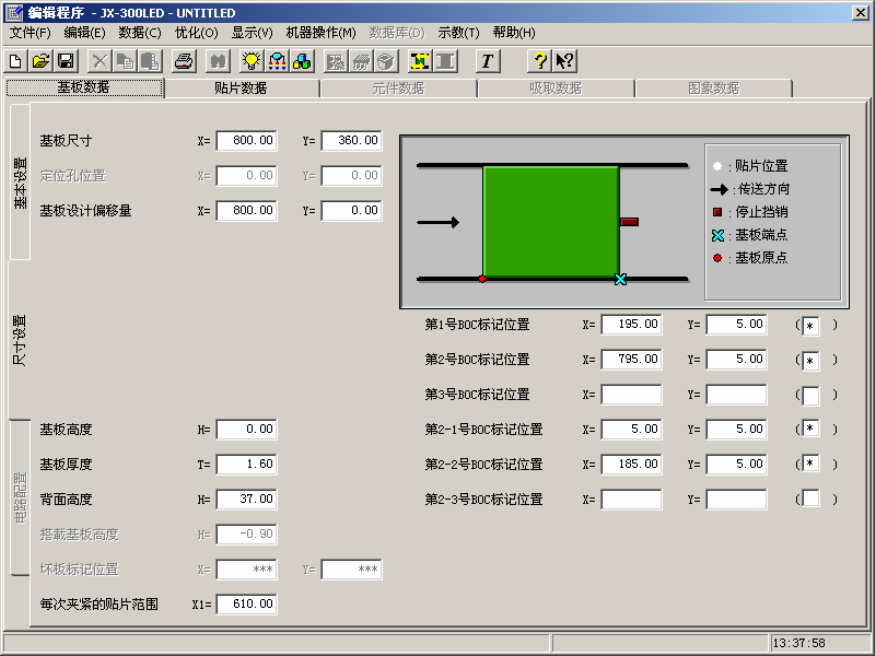

图 4-3-3-2-1 基板数据 尺寸设置画面(单板基板)
第 1 部 基本篇 第 4 章 制作生产程序
4-12
1) 基板尺寸（基板外形尺寸）
输入基板外形尺寸。
带有模型基板时，请输入包括模型基板在内
的尺寸。
与传送方向相同的方向为X，与传送方向成
直角的方向为Y。
2) 定位孔位置
不设置。
3) 基板设计偏移量
输入以基板位置基准看的基板设计端点的位置。
使用CAD数据时，需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准时，请输
入由CAD等规定的从基板位置基准到基准位置(基板设计端点)的尺寸。
外形尺寸 X
基板尺寸 Y
传送为前面基准，基板流向为左→
右时，当基板位置基准在基板左下
角时，应在基板设计偏移量 X、Y 坐
标中分别输入(Xb，0)的值。
Xb 取正值。
基板位置基准
基板设计端点
基板
Yb=0
Xb
第 1 部 基本篇 第 4 章 制作生产程序
4-13
例) 以下是将左下角定为基板位置基准时(单位为 mm)的例子。
① L→R 时：
② R→L 时：
5
4) BOC 标记位置
输入由基板位置基准到各BOC标记的中心位置的尺寸，进行标记形状的示教。
BOC标记需要2点或3点。
有关示教方法，请参见“第4章 4-5-2 示教”。
输入 X、Y 坐标。 选择此处，用 HOD 示教标记形状。
◆使用2点时： 可校正设计尺寸和实际尺寸(测量尺寸)的差及旋转方向的误差。
请将第3点留为空白。另外，当基板上存在多个标记时，要从贴片范围整体看，
选择对角线上的2点。
◆使用3点时： 在2点情况的基础上，还可校正X轴和Y轴的直角度的倾斜。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板位置基准
基板设计端点
125
5
5
165
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
基板位置基准
基板设计端点
125
165
5
5
