第 1 部 基本篇 第 4 章 制作生产程序 4-14 ＊ 使用基板外形尺寸X超过610mm的大型基板时 在基板外形尺寸X超过610mm的大型基板中，要对第１次夹紧时贴片范围的BOC标记(以下称 第1BOC标记)，以及第2次夹紧时贴片范围的BOC标记（以下称第2BOC）进 行设置。 例) 单板基板 左→右传送， 基板尺寸为800mm时， 按照示例输入第1BOC标记设置及第2BOC标记设置。 当有标记坐标的设计值(CAD 数据)时，绝对不…
第 1 部 基本篇 第 4 章 制作生产程序
4-13
例) 以下是将左下角定为基板位置基准时(单位为 mm)的例子。
① L→R 时：
② R→L 时：
5
4) BOC 标记位置
输入由基板位置基准到各BOC标记的中心位置的尺寸，进行标记形状的示教。
BOC标记需要2点或3点。
有关示教方法，请参见“第4章 4-5-2 示教”。
输入 X、Y 坐标。 选择此处，用 HOD 示教标记形状。
◆使用2点时： 可校正设计尺寸和实际尺寸(测量尺寸)的差及旋转方向的误差。
请将第3点留为空白。另外，当基板上存在多个标记时，要从贴片范围整体看，
选择对角线上的2点。
◆使用3点时： 在2点情况的基础上，还可校正X轴和Y轴的直角度的倾斜。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板位置基准
基板设计端点
125
5
5
165
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
基板位置基准
基板设计端点
125
165
5
5
第 1 部 基本篇 第 4 章 制作生产程序
4-14
＊ 使用基板外形尺寸X超过610mm的大型基板时
在基板外形尺寸X超过610mm的大型基板中，要对第１次夹紧时贴片范围的BOC标记(以下称
第1BOC标记)，以及第2次夹紧时贴片范围的BOC标记（以下称第2BOC）进行设置。
例) 单板基板 左→右传送，基板尺寸为800mm时，按照示例输入第1BOC标记设置及第2BOC标记设置。
当有标记坐标的设计值(CAD 数据)时，绝对不要进行 X、Y 坐标的示教。
否则所有的贴片坐标将偏离设计值。
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近
装置。
基板位置基准
① ②
传送方向
① 第 1 阶段
贴片区域
② 第 2 阶段
贴片区域
注意
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-15

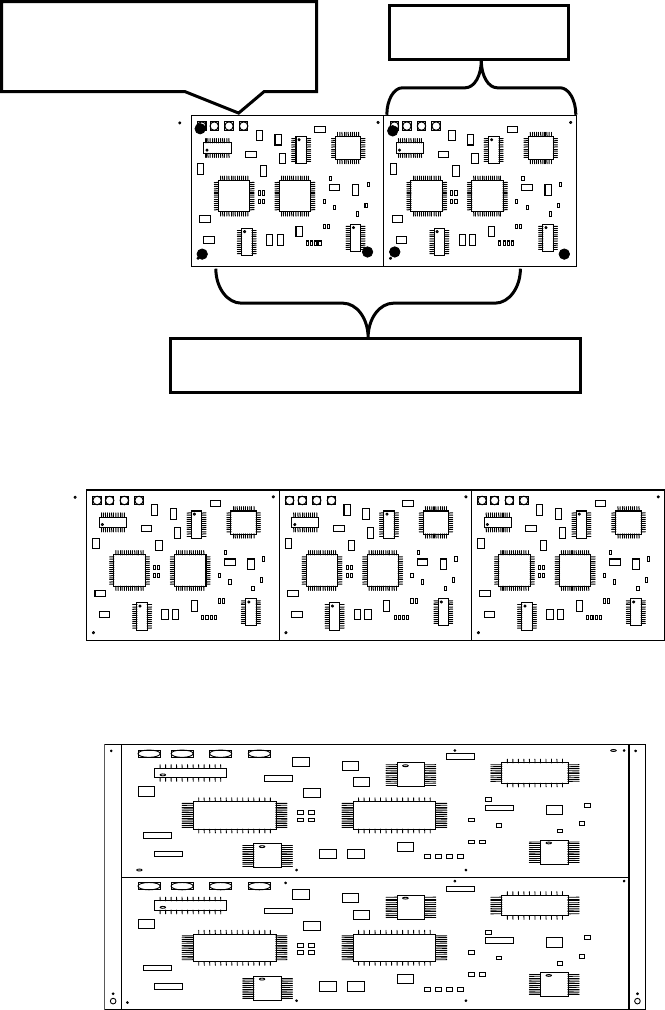

＊ BOC 标记的注意点
基板外形尺寸X方向尺寸超过规定尺寸，矩阵电路板及非矩阵电路板在X方向分割电路时，尽管
可以选择使用各电路的标记，但无法生产。生产开始前会显示错误。以下是基板X尺寸为800mm
时，在X方向将基板分割成2部分的示例。
如果是以下的情况，基板外形尺寸 X 为 610mm 以上，在 X 方向分割时，由于在第 1 次夹紧的范
围外有 BOC 标记，生产开始前会发生错误。
如果是以下的情况，基板外形尺寸 X 在 610mm 以上，在 Y 方向上分割的在基板尽管在第 1 次夹
紧的范围外有 BOC 标记，也不会发生错误。（ 必须输入第 2 次的 BOC 标记。 ）
由于第 1 次夹紧的范围超过
610mm，生产前会发生错误
第 1 次夹紧的贴片范围 610mm
400mm
